Мембранные насосы Seko Duotek FOOD, SANI

От 1,2 до 42 м3/чНапор до 80 метровИз нерж. AISI 316Цена от 73865р.
 Мембранные пневматические насосы Seko серии Duotek FOOD и SANI Duotek используются в пищевой промышленности, косметике и фармацевтике. Особенностью насоса является его материалы, корпус насоса изготовлен из полированной стали (AISI 316), благодаря полировке в полости насоса нет мест, где могут задерживаться бактерии. Мембраны выполнены из тефлона (PTFE). Все материалы утверждены Федеральной комиссией по лекарственным…
Читать далее
ФотоМодельРасход, м3/ч (Р.Т.)Давление, м.в.ст. (Р.Т.) Входной патрубок, мм Цена, руб.Выбрать
Внешний вид модели AF OF 0018SAF OF 0018S0,725613по запросу
Внешний вид модели AF XF 0018SAF XF 0018S0,725613по запросу
Внешний вид модели AF OS 0018SAF OS 0018S0,725613по запросу
Внешний вид модели AF XS 0018SAF XS 0018S0,725613по запросу
Внешний вид модели AF OF 0050SAF OF 0050S2,7332573865
Внешний вид модели AF XF 0050SAF XF 0050S2,7332586579
Внешний вид модели AF OS 0050SAF OS 0050S2,7332596737
Внешний вид модели AF XS 0050SAF XS 0050S2,73325117121
Внешний вид модели AF OF 0100SAF OF 0100S5,43025117121
Внешний вид модели AF XF 0100SAF XF 0100S5,43025145105
Внешний вид модели AF OS 0100SAF OS 0100S5,43025152775
Внешний вид модели AF XS 0100SAF XS 0100S5,43025193474
Внешний вид модели AF OF 0160SAF OF 0160S8,43738147662
Внешний вид модели AF XF 0160SAF XF 0160S8,43738170602
Внешний вид модели AF OS 0160SAF OS 0160S8,43738193474
Внешний вид модели AF XS 0160SAF XS 0160S8,43738224015
Внешний вид модели AF OF 0400SAF OF 0400S154850по запросу
Внешний вид модели AF XF 0400SAF XF 0400S154850по запросу
Внешний вид модели AF OS 0400SAF OS 0400S154850по запросу
Внешний вид модели AF XS 0400SAF XS 0400S154850по запросу
Внешний вид модели AF OF 0500SAF OF 0500S214850302924
Внешний вид модели AF XF 0500SAF XF 0500S214850356406
Внешний вид модели AF OS 0500SAF OS 0500S214850397174
Внешний вид модели AF XS 0500SAF XS 0500S214850468482
Внешний вид модели AF OF 0700SAF OF 0700S363063336022
Внешний вид модели AF XF 0700SAF XF 0700S363063392060
Внешний вид модели AF OS 0700SAF OS 0700S363063437872
Внешний вид модели AF XS 0700SAF XS 0700S363063514294

Мембранные пневматические насосы Seko серии Duotek FOOD и SANI Duotek используются в пищевой промышленности, косметике и фармацевтике. Особенностью насоса является его материалы, корпус насоса изготовлен из полированной стали (AISI 316), благодаря полировке в полости насоса нет мест, где могут задерживаться бактерии. Мембраны выполнены из тефлона (PTFE). Все материалы утверждены Федеральной комиссией по лекарственным веществам FDA.

Насосы Seko серии Duotek FOOD и серии SANI Duotek имеют следующие отличия:
Серия FOOD – предназначена для пищевой, молочной промышленности, а также для промышленности по производству напитков. В производстве данной серии используется электрополированная нержавеющая сталь 316 со средним значением шероховатости 2,7 микрометров (µm).
Серия SANI – востребована в отраслях промышленности, где существуют более строгие требования к гигиене оборудования, помимо пищевой промышленности, насосы SANI используются в фармацевтической и косметической промышленности. Данная серия насосов выпускается из нержавеющей стали 316 с механической полировкой, шероховатость которой всего 0,4 микрометров (µm).

Также для всех моделей имеется сертификат ATEX * (классификация взрывоопасных сред) Zone 1 и Zone 2.
* ATEX — директивы ЕС, описывающие требования к оборудованию и работе в потенциально взрывоопасной среде:
Zona 1 - Зона, в которой существует вероятность присутствия взрывоопасной концентрации воздуха с примесью воспламеняющихся веществ в виде газа, пара или дымовой завесы при нормальной эксплуатации.
Zona 2 - Зона, в которой присутствие взрывоопасной концентрации воздуха с примесью воспламеняющихся веществ в виде газа, пара или дымовой завесы при нормальной эксплуатации маловероятно, а если возникает, то редко, случайно и ненадолго.

Насосы Duotek FOOD и SANI Duotek способны работать неограниченное время в «сухом режиме». Они могут перекачивать жидкости очень высокой вязкости, среды с твердыми частицами от 3 мм до 8,5 мм (зависит от модели), при температуре до 95°С. Каждая их моделей обеспечивает самовсос «посуху» до 6 метров.
В нашем каталоге представлены модели с максимальной производительностью от 20 до 700 л/мин и диаметром патрубков от 3/4" (20 мм) до 2 1/2" (63 мм). Уровень шума от 65 до 80 дБ.

Кламповое соединение Seko Duotek FOOD, SANI

Рисунок 1. Кламповое соединение Seko Duotek FOOD, SANI

В стандартном варианте насосы имеют кламповое соединение (TRI CLAMP)
Диафрагменные насосы не имеют электродвигателя, а переменная производительность регулируется от нуля до максимума изменением количества подаваемого воздуха компрессором.
Конструкция в классическом исполнении, из двух мембран с двумя периферийными рабочими камерами.

Основные элементы конструкции насоса Seko Duotek FOOD

Рисунок 2. Основные элементы конструкции насоса Seko Duotek FOOD


Условия эксплуатации
- Максимальная температура перекачиваемой среды 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода сероуглерода.
- Скорость жидкости не должна превышать 3,5м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зон 1 или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

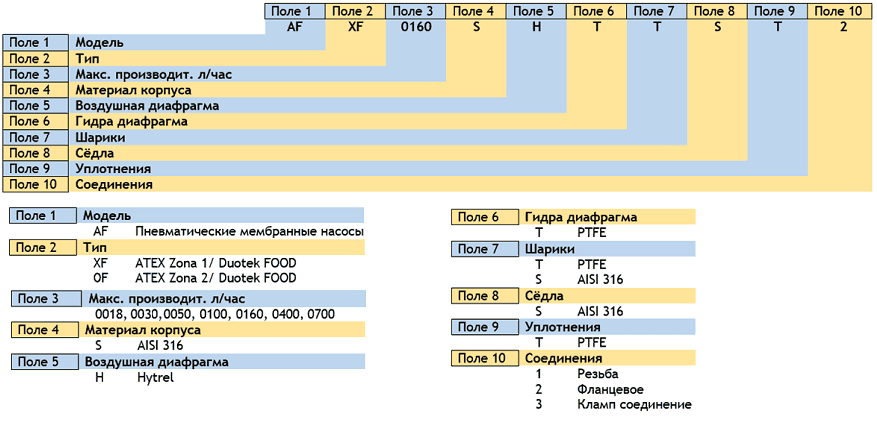

Расшифровка обозначений артикула насосов Duotek FOOD и SANI Duotek

Расшифровка артикула насосов Duotek FOOD и SANI Duotek



Основные технические характеристики моделей Seko Duotek FOOD

Seko Duotek AF0018
Технические характеристики насоса Seko AF0018Мембранный  пневматический насос Seko AF0018S


Габаритный чертеж AF0018(мм)
Габаритный чертеж насоса Seko AF0018 (мм)

График эксплуатационных характеристик модели Seko AF0018S
График эксплуатационных характеристик Seko AF0018S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 0,72 м3/ч жидкости (12 л/мин) с напором 56 метров, расход воздуха при этом составит 97 нл/мин.



Seko Duotek AF0050
Технические характеристики насоса Seko AF0050Мембранный  пневматический насос Seko AF0050S


Габаритный чертеж AF0050 (мм)
Габаритный чертеж насоса Seko AF0050 (мм)

График эксплуатационных характеристик модели Seko AF0050S
График эксплуатационных характеристик Seko AF0050S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности, в свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 2,7 м3/ч жидкости (45 л/мин) с напором 33 метра, расход воздуха при этом составит 380 нл/мин.



Seko Duotek AF0100
Технические характеристики насоса Seko AF0100Мембранный  пневматический насос Seko AF0100S


Габаритный чертеж AF0100(мм)
Габаритный чертеж насоса Seko AF0100 (мм)

График эксплуатационных характеристик модели Seko AF0100S
График эксплуатационных характеристик Seko AF0100S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 5,4 м3/ч жидкости (90 л/мин) с напором 30 метров, расход воздуха при этом составит 700 нл/мин.



Seko Duotek AF0160
Технические характеристики насоса Seko AF0160Мембранный  пневматический насос Seko AF0160S


Габаритный чертеж AF0160(мм)
Габаритный чертеж насоса Seko AF0160 (мм)

График эксплуатационных характеристик модели Seko AF0160S
График эксплуатационных характеристик Seko AF0160S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 8,4 м3/ч жидкости (140 л/мин) с напором 37 метров, расход воздуха при этом составит 900 нл/мин.



Seko Duotek AF0400
Технические характеристики насоса Seko AF0400Мембранный  пневматический насос Seko AF0400S


Габаритный чертеж AF0400(мм)
Габаритный чертеж насоса Seko AF0400 (мм)

График эксплуатационных характеристик модели Seko AF0400S
График эксплуатационных характеристик Seko AF0400S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 15 м3/ч жидкости (250 л/мин) с напором 48 метров, расход воздуха при этом составит 1450 нл/мин.



Seko Duotek AF0500
Технические характеристики насоса Seko AF0500Мембранный  пневматический насос Seko AF0400S


Габаритный чертеж AF0500(мм)
Габаритный чертеж насоса Seko AF0500 (мм)

График эксплуатационных характеристик модели Seko AF0500S
График эксплуатационных характеристик Seko AF0500S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 21 м3/ч жидкости (350 л/мин) с напором 48 метров, расход воздуха при этом составит 1550 нл/мин.



Seko Duotek AF0700
Технические характеристики насоса Seko AF0700Мембранный  пневматический насос Seko AF0700S


Габаритный чертеж AF0700(мм)
Габаритный чертеж насоса Seko AF0700 (мм)

График эксплуатационных характеристик модели Seko AF0700S
График эксплуатационных характеристик Seko AF0700S
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 36 м3/ч жидкости (600 л/мин) с напором 30 метров, расход воздуха при этом составит 1800 нл/мин.
