 Существует большой количество различных насосов для перекачки воды. Но большинство из них рассчитаны для перекачки чистой воды. Эта среда имеет минимальную вязкость, и, по сути, нейтральна. Для грязной воды и стоков существует отдельный вид этих аппаратов – поверхностные насосы для… Читать далее
  • Насосы для грязной воды Pedrollo NGA
    От 3 до 22 м3/час Напор до 19 метров
    0,55 - 0,75кВт Частицы до 10 мм
    Цена от 15340р.
  • Насосы для грязной воды Calpeda C
    От 0,6 до 15 м3/час Напор до 23,5 метров
    0,15 - 1,1 кВт Частицы до 4 мм
    Цена от 14303р.
  • Насосы для грязной воды Calpeda A
    От 3,6 до 66 м3/час Напор до 33,6 метров
    0,55 - 7,5 кВт Частицы до 15 мм
    Цена от 28399р.
  • Насосы для грязной воды Varisco ST-R
    От 10 до 440 м3/час Напор до 34,5 метров
    1,5 - 22 кВт Частицы до 75 мм
    Цена от 312045р.

Поверхностные насосы для грязной воды - справочная информация

Существует большой количество различных насосов для перекачки воды. Но большинство из них рассчитаны для перекачки чистой воды. Эта среда имеет минимальную вязкость, и, по сути, нейтральна. Для грязной воды и стоков существует отдельный вид этих аппаратов – поверхностные насосы для грязной воды. Эти насосы могут развивать напор до 70 метров, а также обеспечивать производительность от 3 до 440 м3/ч. Размер предельно допустимых прокачиваемых частиц составляет 75 мм.

Название «поверхностные» означает, что они всегда устанавливаются над поверхностью резервуара. Условно их можно разделить на портативные и стационарные модели. Портативные насосы для грязной воды – это, по сути, бытовые приборы, которые используются на приусадебных участках и частных подворьях. Их часто применяют для полива из естественных водоёмов, слива бассейнов и прудов на зиму и т.д. Мы же реализуем промышленные насосы для грязной воды, которые служат для выполнения сложных и объёмных задач. Поэтому большинство моделей рассчитано на круглосуточную работу в течение длительного периода времени. Высота всасывания у этих насосов сильно ограничена, поэтому для их эффективной работы на резервуарах и водоёмах большой глубины используются специальные вспомогательные устройства, называемые эжекторами.

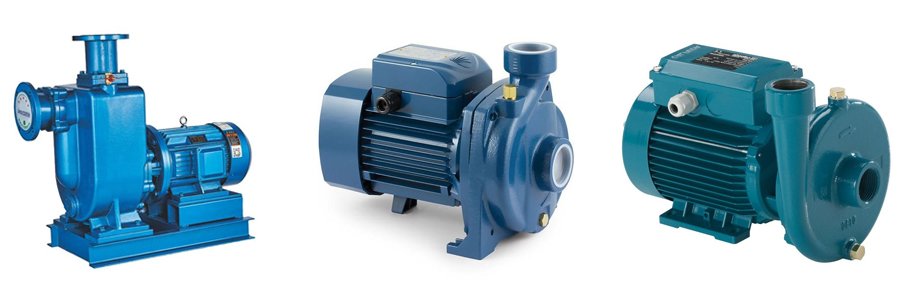

Поверхностные насосы

Рис. 1 – Разнообразие поверхностных насосов для грязной воды

Поверхностные насосы для грязной воды обычно устанавливаются на заранее подготовленной платформе или бетонной станине, в которую вкручиваются мощные крепежные шпильки. Забор воды насосом осуществляется непосредственно из водоёма посредством специального патрубка, который может, как поставляться в комплекте, так и монтироваться сантехниками. К сооружению платформы необходимо подойти особенно тщательно, потому что от её качества будет зависеть то, насколько вибрация будет сильно воздействовать на механизмы насоса и близлежащие здания и сооружения. Размеры частиц, которые может всасывать такой насос, сильно ограничены, поэтому забор воды рекомендуется проводить из специальной клети. Это устройство должно сдержать пластиковый мусор, крупные ветви, плавучий мусор и т.д. Край клети должен быть при этом намного выше уровня воды. Для того, чтобы насос работал правильно, необходимо производить периодическую чистку этого устройства.
Все поверхностные насосы для грязной воды относятся к типу центробежных насосов. Такой выбор конструкции обусловлен неприхотливостью в обслуживании всех видов крыльчаток, а также способностью всасывать твердые включения, пусть даже и с ограниченным размером.

Принцип действия и принципиальная схема устройства

Поверхностные насосы для грязной воды бывают только одноступенчатыми. Это обусловлено риском попадания твердых частиц между ступенями и полным заклиниванием аппарата. Корпус такого насоса имеет форму спирали, а внутри него на валу жестко посажено рабочее колесо. При этом колесо может использоваться как закрытого (лопатки размещены между дисками), так и открытого типа. Первый тип хорош тем, что он тяжело пропускает включения, а второй тип может пропустить любой мусор, подходящий по размерам. Лопасти загнуты в сторону, противоположную направлению вращения вала насоса. Насос соединен с трубопроводом, емкостью или водоёмом посредством жестких патрубков.

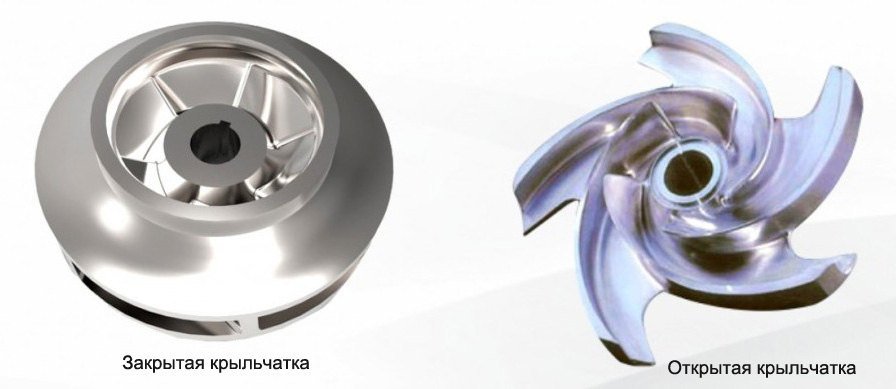

Открытая крыльчатка поверхностного насоса

Рис. 2 – Основное отличие от простого центробежного насоса – открытая крыльчатка

Перед началом работы корпус заполняется жидкостью для того, чтобы была связь потока среды между лопатками и точкой забора с основной массой. Под действием центробежной силы среда сильно прижимается к крайним точкам радиуса лопаточного колеса, а в центре создаётся разрежение. Жидкость перемещается в выходной патрубок под сильным давлением, а разрежение между лопастями ближе к оси, позволяет быстро забрать очередную порцию жидкости из трубопровода. Благодаря этому происходит непрерывная подача перекачиваемой среды из водоёма или резервуара в напорный трубопровод.

Рабочее колесо насоса для грязной воды

Рис. 3 – Вихревое рабочее колесо насоса для грязной воды. Хорошо видно паз под шпоночное крепление.

Этот тип насосов может быть самовсасывающим или не самовсасывающим. В первом случае, пользоваться таким насосом очень удобно, потому что ему для начала работы не требуется предварительная заливка корпуса.


Материалы, используемые для производства

Сталь 1.4401 DIN. Это обозначение стали сделано по стандартам ЕС. Используется для производства корпусов поверхностных насосов для грязной воды.
Бронза ASTM C90500. Сплав, содержащий 86-89% меди, 9-11% олова, 0.3% свинца (обязательно) и до 3% цинка. Эта бронза была специально разработана для изготовления деталей, контактирующих с агрессивной органической средой, такой как сточные воды, отходы животноводческой сферы и т.д. Используется для создания корпусов.
Карбид вольфрама. Это не сплав, а химическое соединение с формулой WC. Из него изготавливают износостойкие уплотнения для поверхностных насосов. Также может использоваться для производства валов.
Карбон. Применяются прессованные нити углеродных волокон для создания жесткого уплотнения. Точнее применяется не чистый карбон, а полимеры на его основе, изготовленные методом пропитки решетки из нитей эпоксидной смолы. Используется для создания торцевых уплотнений и корпусов.
Нитрилы. Комплексные азотосодержащие полимеры, которые содержат в своём составе большое количество длинных нитей. Обычно нитрильные уплотнения используют в насосах, предназначенных для перекачки горячих стоков температурой до 90 градусов.
Маслостойкая резина. Используется для изготовления всасывающих патрубков и прочих резиновых частей системы, контактирующих с агрессивными стоками, содержащими нефтепродукты. Из этой резины также могут изготавливаться уплотнения и втулки.
Ковкий чугун. Он чрезвычайно устойчив к агрессивным средам и используется для изготовления корпусов насосов для грязной воды. Он также придаёт изделию массу, благодаря чему насос меньше подвержен вибрации.
Нержавеющая сталь AISI 304. Аустенитная сталь с рекордно низким содержанием углерода. В случае необходимости эта сталь может быть сварена в аргоновой среде, что делает корпуса насосов ремонтопригодными.
Нержавеющая сталь AISI 316. Её можно применять в насосах, которые используются для откачки сточных вод с химических предприятий, кожевенных заводов и бумажных комбинатов. Обычно из неё изготавливают крыльчатки.
Нержавеющая сталь AISI 430F. Она примечательна тем, что для неё нехарактерно так называемой межкристаллитное разрушение даже под воздействием постоянных перепадов температур и длительной вибрации. Поэтому поверхности деталей, изготовленных из AISI 430F, никогда не покрываются раковинами, усталостными трещинами или отслоениями.
Графит. Для создания уплотнения в поверхностных насосах для грязной воды используется химически чистый структурированный искусственный графит. Этот материал обладает хорошими антифрикционными свойствами за счёт своей способности расслаиваться на чешуи, обеспечивая так называемое «сухое смазывание».

Здесь перечислены основные материалы, применяемые для производства поверхностных насосов для грязной воды. Каждый производитель применяет большое количество частных модификаций, точный состав которых является коммерческой тайной.


Сфера использования

- Создание крупных систем ирригации, основанных на каскадной модели расположения резервуаров, включающих в себя крупные каналы, водохранилища и укрепленные водные запасы, что очень актуально для так называемых областей экстремального земледелия.
- Любые крупные резервуары, в которых недопустимо переполнение. Насос может запускаться при помощи поплавкового механизма, который всегда вовремя запустит процесс откачки.

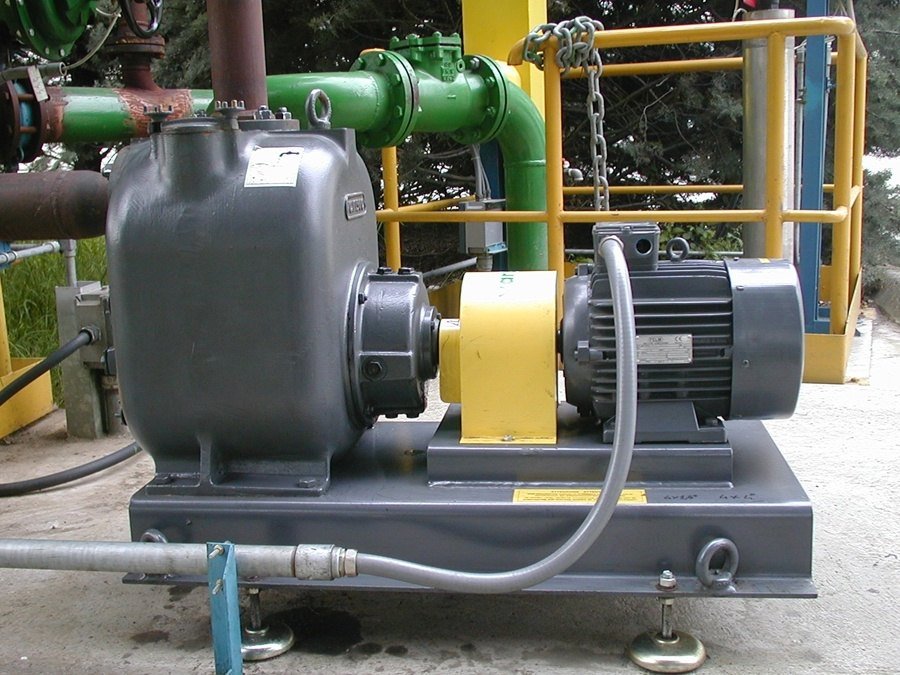

Вариант установки поверхностного насоса для грязной воды

Рис. 4 – Один из вариантов установки поверхностного насоса для грязной воды

- В системах, которые отслеживают уровень воды в искусственных водоёмах, с целью недопущения прорыва дамбы во время ливней или весеннего паводка.
- В водоотводных сооружениях, которые регулируют уровень подземных вод, затапливающих открытые месторождения полезных ископаемых и карьеров.
- Откачка воды из неглубоких колодцев и скважин.
- Очистка выгребных ям от переполнения, но при этом необходимо следить, чтобы в яму не выбрасывался волокнистый мусор и средства личной гигиены, т.к. эти насосы обычно не имеют измельчающего ножа.
- В замкнутых системах прудов для полноценного наполнения всех водоёмов, а также для обогащения воды кислородом в результате перемешивания, поэтому поверхностные насосы для грязной воды часто используются в рыбных хозяйствах.
- На пищевых производствах. Они служат там для откачки воды, загрязненной органическими остатками. Обычно это цеха по переработке овощей, рыбы, мяса, и т.д.
- В нефтяной промышленности. Многие модификации поддерживают перекачивание вод, загрязненных нефтепродуктами. Также эти насосы могут существенно помочь очистить загрязненные нефтью и маслами водоёмы.
- В сельском хозяйстве. Насосы для грязной воды позволяют содержать в порядке любую ферму. Хотя стоки продуктов жизнедеятельности и являются агрессивной жидкостью, их перекачивание допустимо.
- Идеально подходят для круглосуточного водоснабжения технической водой из естественных водоёмов, как производственных предприятий, так и дачных участков, садовых товариществ и т.д.
- Небольшие поверхностные насосы для грязной воды можно использовать в качестве основы системы питания фонтанов.
- Откачка воды из крупных дренажных колодцев по мере накопления в них избыточной влаги. В зависимости от модели насоса может понадобиться установка на колодец фильтрующих сеток.

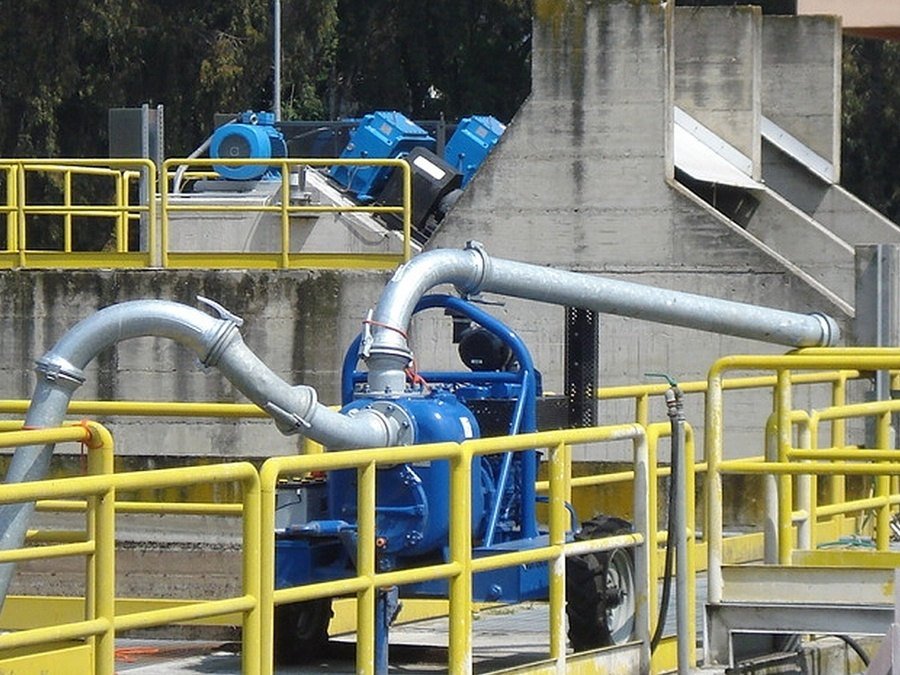

Поверхностный насос для грязной воды

Рис.5 – Использование поверхностного насоса для грязной воды на очистных сооружениях

- Откачка воды из затопленных подвалов, погребов, любых подземных хранилищ и резервуаров.
- Откачка жидкостей,  разрешенных производителем, из цистерн.
- С дополнительным эжектором эти насосы могут использоваться для выкачки и обновления воды в сильно загрязненных старых колодцах глубиной до 10 метров.


Преимущества

- Эти насосы могут быть рассчитаны на непрерывную эксплуатацию месяцами.
- Средний срок эксплуатации таких аппаратов может быть намного больше 10 лет, но только при условии грамотной эксплуатации и проведения всех необходимых профилактических плановых работ вовремя.
- Если не брать во внимание огромную массу некоторых моделей, то монтаж производится достаточно просто и быстро.
- Возможность легкого управления и отключения насоса в случае необходимости.
- Этот тип насосов можно сопрягать с удаленными системами управления и мониторинга состояния агрегата.

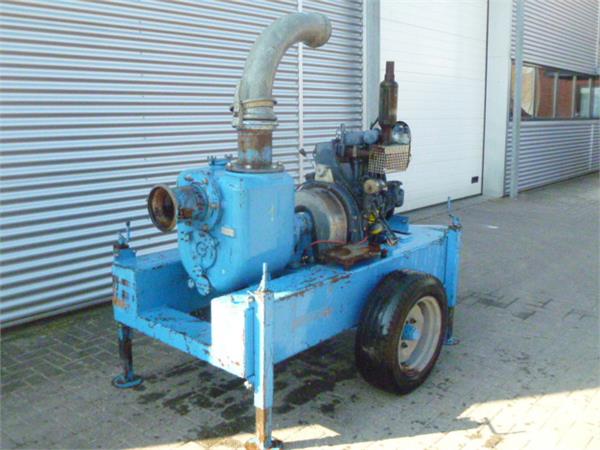

Мобильный поверхностный насос для грязной воды

Рис. 6 – Мобильный поверхностный насос для грязной воды, используемый для полива

- Высокая устойчивость к обычной атмосферной коррозии благодаря качественному покрытию. Даже того, как покрытие сходит (спустя десятилетия), чугун практически не подвергается коррозии.
- Длительная гарантия от производителя, которую в реальных условиях эксплуатации насос выходит несколько раз.
- Возможность работать с водами, загрязненными твердыми фрагментами, размер которых не превышает предельно допустимых значений, установленных производителем для каждой модели. При этом насосы не оборудуются измельчительным механизмом, они преодолевают эти включения посредством крыльчатки открытого типа.
- На зимнее время при использовании такого насоса под навесом, всегда можно снять его со шпилек или болтов и перенести на хранение.
- Для подключения насоса в систему необходим сантехник с обычными навыками монтажа водопровода и канализации.
- У каждого такого насоса подача может плавно регулироваться, что позволяет использовать это оборудования очень рационально.


Недостатки и особенности эксплуатации

- Ограничения по размеру твердых частиц. Особенно это касается насосов с открытыми лопастями, которые могут не только забиваться, снижая КПД, их может полностью заклинивать, что исправляется только частичной разборкой, которая предусмотрена у крупных промышленных моделей.
- Сравнительно большая масса агрегата, из-за которой часто установка в одиночку или без специального оборудования невозможна.
- Большая стоимость крупных самовсасывающих поверхностных насосов для грязной воды, из-за которой такие модели недоступны для малых частных компаний.
- Наличие ограничений по составу перекачиваемых стоков. Нецелевое применение может привести к достаточно быстрому выходу из строя.
- Обычно такой насос устанавливается стационарно, и в случае необходимости быстро переместить его на другую точку не получится.
- Некоторые модели требуют обязательной установки в помещениях, поэтому придётся сооружать для них отдельный обслуживаемый домик, либо устанавливать их в уже готовом помещении.
- Для многих моделей насосов этого типа минимальная температура окружающей среды составляет -10 градусов. Если аппарат часто останавливается, необходимо следить, чтобы в момент длительной остановки в корпусе не было воды.
- Длительная работа на сухую губительна для подшипников и уплотнений насоса.
