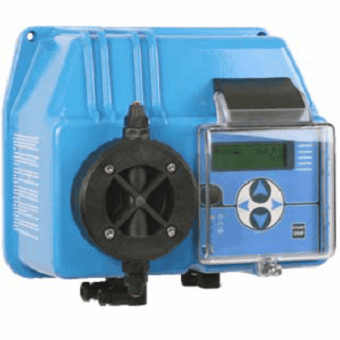

Соленоидный мембранный дозирующий насос Etatron BT MF 10-10

Соленоидный мембранный дозирующий насос Etatron BT MF 10-10 (артикул PBT170435E) создан для точного дозирования жидких реагентов. Это многофункциональный цифровой дозатор, производительность которого регулируется частотой импульсов (впрысков). Насос работает в ручном режиме, либо в режимах пропорционального дозирования от импульсов внешнего расходомера, от сигнала 4-20 мА и по установленному ppm. Предусмотрен встроенной таймер и дистанционное управление (вкл/выкл) на расстоянии до 100 метров.



1. Ручной режим. Производительность регулируется вручную посредством кнопок.

Частота импульсов насоса устанавливается в трех вариантах:

от 0 до 160 импульсов в минуту (обычный способ дозирования);

от 0 до 120 импульсов в час;

от 0 до 48 импульсов в день.

Дополнительной функцией является использование таймера, который обеспечивает дозирования циклами Start/Stop.

Если таймер не включен, то насос дозирует в ручном режиме. При включении ежедневного таймера насос отрабатывает до 8 Start/Stop циклов в день, а при включении еженедельного таймера – до 8 Start/Stop циклов за неделю.



2.1. Насос дозирует согласно импульсам внешнего расходомера.

На каждый сигнал (импульс) расходомера насос выдает определенную порцию реагента.

Количество порций реагента задается путем выбора функции 1xN (умножения), 1xN(M) (умножения с памятью), 1:N (деления). Значения N и М вводятся пользователем.

У функций умножения 1xN и 1xN(M), N - это количество импульсов насоса, М – количество сигналов расходомера, заносимых в память дозатора.

У функции деления 1:N, N - это количество сигналов (импульсов) расходомера.

2.2. Режим ppm (миллионная доля). Этот режим используется, когда требуется дозировать очень точно.

Через меню программируются параметры сигнала от внешнего расходомера, % - концентрация реагента и значение ppm (от 0 до 20,00). Используя эти данные, микропроцессор насоса определяет и задает количество импульсов на объем воды, протекающей через расходомер.

2.3. Режим пропорционального дозирования от внешнего сигнала 4-20 мА.

Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.

С помощью меню устанавливается минимальное и максимальное значение внешнего сигнала с соответствующей частотой импульсов (точки «Установка 1» и «Установка 2»).

Например: 4 мА = 0 импульсов в минуту, 20 мА = 160 импульсов. В этих точках насос начинает или прекращает работу. Частота импульсов дозирования будет изменяться от 0 до 160 в минуту - пропорционально изменениям внешнего сигнала от 0 до 20 мА.



Дополнительные функции: возможность управления с удаленного устройства (Start/Stop), электронные часы (д/м/г/ч/м) с памятью и зуммер.





Номинальная частота импульсов 160 в минуту. Объем одного импульса 1,04 мл, длина хода пистона 1,1 мм.

Показатели производительности насоса в зависимости от противодавления:

- 10 л/час при 10 бар

- 11 л/час при 5 бар

- 12 л/час при 3,2 бар

- 13 л/час при 1,8 бар

Высота забора реагента 2 метра.

Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 93 Вт, рабочий ток 0,39 А.

Электрические подключения: Штекер подключения импульсного расходомера, датчиков контроля уровня и выходного потока (датчики в комплект не входят). Штекер для обновления программного обеспечения или сброса всех настроек. Штекер для мА - сигнала и релейный выход аварийного сигнала.



Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской.

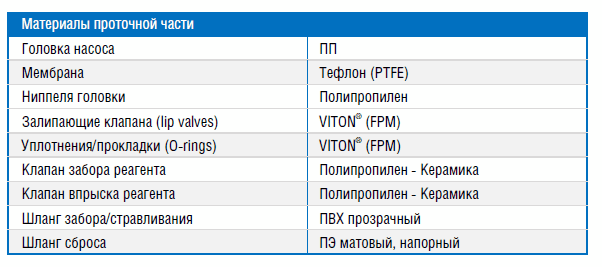

Стандартная головка из ПП с ручным клапаном стравливания воздуха.

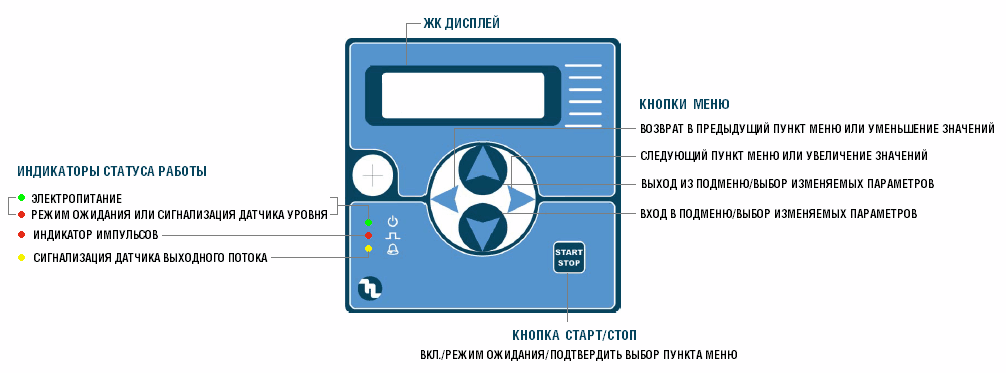

Панель управления насоса с удобным интерфейсом: кнопочное меню, кнопка Start/Stop, ЖК – дисплей и 3 Led – индикатора.

Панель закрыта прозрачной пластиковой крышкой.





Etatron BT MF 10-10 поставляется в сборе, готовым к работе.

Класс защиты IP65 (пыль, брызги).

Вариант монтажа: настенный.

Дозирующий насос (артикул PBT170435E)

Заборный шланг из гибкого ПВХ (4 п.м.)

Напорный шланг из полиэтилена (2 п.м.)

Клапаны впрыска/забора реагента (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию
