Соленоидный мембранный дозирующий насос Etatron DLX CD/M 05-07

Внешний вид модели Etatron DLX CD/M 05-07
Соленоидный мембранный дозирующий насос Etatron DLX CD/M 05-07
i
Страна производства:
Италия
Артикул
PLX13038V8
Код товара
241125
Макс. расход (л/час)
8
Макс. давление (бар)
7
Рабочая точка:
5 л/час при 7 бар
Мощность (Вт)
37
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Да
Способ регулирования
Вручную
Поддержка датчиков
Уровня
Самовсос (м)
2
Объем импульса (мл)
0.69
Ход пистона (мм)
1.1
ДхШхВ (см)
15х12х21
Вес (кг)
2.3
62 563 ₽
596 €
Товар снят с производства

Загружаем аксессуары…

Описание модели DLX CD/M 05-07


Соленоидный мембранный дозировочный насос Etatron DLX CD/M 05-07 с головкой из фторопласта PVDF (артикул PLX13038V8) дозирует жидкости и реагенты химической, фармацевтической, пищевой промышленности, сферы водоподготовки, водоочистки и обеззараживания воды. Этот компактный микропроцессорный дозатор разработан для измерения, контроля, регулирования уровня электропроводности (CD) жидкости, он автоматически поддерживает заданную концентрацию реагента.

Дозатор рассчитан на работу в ручном(ON/OFF) или в пропорциональном режиме PROP.
Режим работы задается в виде функции.
F1D – Дозирование при уровне ниже точки уставки
F1A – Дозирование при уровне выше точки уставки
F2D – Ручной режим ON/OFF
F2A – Пропорциональный режим PROP
F3D – PROP заводская установка с диапазоном 2,5 μS (удаленность от точки уставки 2,5 микросекунды)
F3A – PROP с диапазоном 1,3 μS (удаленность от точки уставки 1,3 микросекунды).
Перед выбором режима (функции) необходимо запрограммировать точку уставки уровня CD.
1. Ручной режим ON/OFF (F2D). Насос дозирует с заданной производительностью и остановится при достижении точки уставки. Производительность регулируется путем изменения частоты импульсов в диапазоне от 0 до 100 % (120 имп/мин=100%).
2. Пропорциональный режим PROP. Режим активируется функцией F2A, а функциями F3D или F3A устанавливается точка включения пропорционального дозирования. Насос будет работать с заданной производительностью (0-100%) до достижения точки включения, после чего он начнет регулировать импульсы пропорционально точки уставки. Микропроцессор автоматически остановит насос в точке уставки. Когда уровень электропроводности будет отличаться от точки уставки, насос начнет дозировать снова.

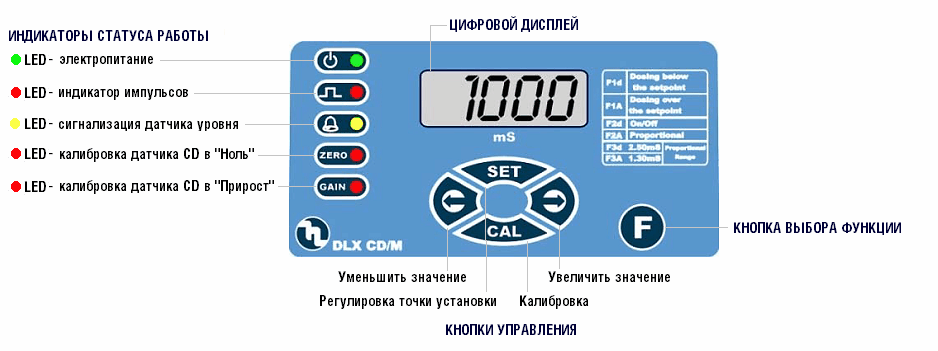

Панель управления оснащена цифровым дисплеем, LED-индикаторами статуса работы и кнопками управления.
Стикер панели управления покрыт УФ-защитной пленкой.
Панель управления дозирующего насоса Etatron DLX CD/M


Номинальная частота импульсов насоса 120 в мин. Объем одного импульса 0,69 мл, длина хода пистона 1,1 мм.
Производительность до 5 л/час (83,3 мл/мин) при противодавлении 7 бар.
Показатели производительности при снижении противодавления:
- до 6 л/час (100 мл/мин) при противодавлении 5 бар.
- до 8 л/час (133,3 мл/мин) при противодавлении 2 бар.
Высота забора реагента 2 метра.
Диапазон измерений электропроводности 0–1.000 μS (K5) или 0–10.000 μS (K1) с разрешением 1 μS.
Питание насоса однофазное 220 В, потребляемая мощность 37 Вт, рабочий ток 0,16 А.
Электрическое подключение: Вход для датчика контроля уровня. Вход для датчика CD электропроводности. Выход 4-20 mA (для самописца).

Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.
Материалы проточной части дозатора Etatron 05-07


Etatron DLX CD/M 05-07 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX13038V8)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Датчик электропроводности
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.


Условия эксплуатации

  • Температура окружающей среды должна быть от 0 до +40 °C.
  • Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
  • Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
  • Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Дополнительные аксессуары и запасные части к серии DLX

1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.

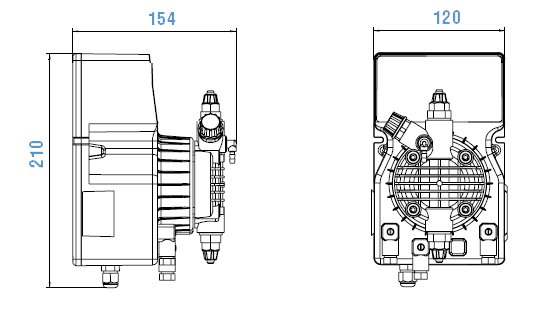

Габаритный чертеж насоса Etatron DLX CD/M 05-07

Габаритный чертеж насоса Etatron DLX CD/M 05-07
