Мембранные насосы Dellmeco DM

Пластиковые мембранные насосы Dellmeco DM (Англия, сборка Польша) относятся к классу B+ (уровень качества выше среднего). Они позволяют перекачивать жидкости с большим содержанием абразивных включений (корпус из полиэтилена) или очень агрессивные жидкости, например, неразбавленные кислоты, щелочи и растворители. Насосы DM не имеют электродвигателей, а энергию для работы получают от сжатого воздуха (для работы насоса необходим компрессор). Модельный ряд включает в себя насосы начиная с маленького DM 08/10 и заканчивая самым большим насосом DM 80/850.

Не совсем. Здесь стоит пояснить о чем идет речь. Дело в том, что у Dellmeco есть алюминиевые насосы с тефлоновым покрытием проточной части (исполнение BTT). Слой тефлона тонкий, поэтому жидкость не должна быть абразивной и слишком агрессивной. Стандартные насосы, корпус которых полностью выполнен из Тефлона, Dellmeco продает по обычным для рынка ценам.



Ни для кого не секрет, что Dellmeco придумали свои насосы не сами. Производство насосов DM началось в 2003 году, англичане полностью скопировали немецкие насосы Almatec серии E образца 1984 года.

Однако скопирована была именно ранняя устаревшая модель, с той поры немцы существенно улучшили свой насос, сделали его пригодным для работы в тяжелых ситуациях. Dellmeco же продает облегченные насосы, которые не столь выносливы. Однако главная причина, по которой компания Dellmeco все-таки продает свои насосы - это более низкая цена по сравнению с немцами.  Вот как соотносятся модели Dellmeco и Almatec:



Модель Dellmeco DM 08/10  соответствует немецкому насосу Almatec E 08.

Dellmeco DM 10/25 соответствует Almatec E 10.

Dellmeco DM 15/55 соответствует Almatec E 15.

Dellmeco DM 25/125 соответствует Almatec E 25.

Dellmeco DM 40/315 соответствует Almatec E 40.

Dellmeco DM 50/565 соответствует Almatec E 50.

Dellmeco DM 80/800 соответствует Almatec E 80.

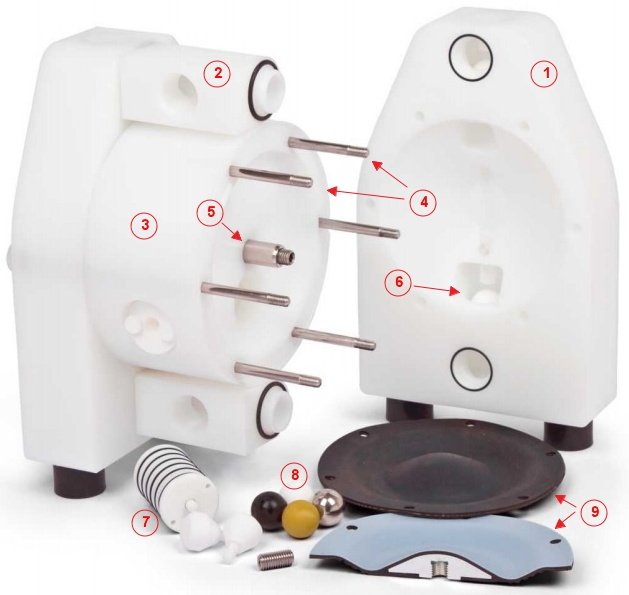

Чтобы разобраться со внутренним устройством насосов Dellmeco серии DM обратимся к изображению



Вот как обозначены внутренние элементы насоса DM

1. Боковая крышка корпуса насоса.

2. Верхний поворотный патрубок насоса (еще есть нижний). Поворотные патрубки облегчает монтаж (его можно повернуть в любом положении), но может привести к утечкам жидкости. Именно поэтому немцы из Almatec, создатели конструкции данного насоса, сделали свои патрубки неподвижными.

3.  Центральная часть корпуса насоса. На нее устанавливается мембрана, внутри нее размещается воздушный распределительный клапан (см. позицию 7).

4. Болты, которыми соединяются боковые крышки насоса и центральная часть корпуса.

5. Центральный вал, на котором "сидят" мембраны.

6. отверстие для установки обратных шариковых клапанов с седлами.

7. Воздушный распределительный клапан. Он отвечает за то, что воздух поочередно давит то на левую, то на правую мембрану, заставляя их втягивать жидкость в насос и выталкивать из насоса.

8. Шарики обратных клапанов. Показаны несколько шариков из различных материалов.

9. Мембрана в разрезе. Верхняя черная часть из тефлона, нижняя многослойная структура включает в себя гибкую резиновую часть (из TFM) синего цвета, стальной сердечник для быстрого крепления мембраны к валу и тонкий слой армирующей ткани черного цвета для защиты мембраны от повреждения стальным сердечником.

Насос Dellmeco DM 10/25 PTT

10 - диаметр патрубков в мм

25 - максимальная производительность насоса литров в минуту

P -корпус из полиэтилена (T - тефлон, R - кондуктивный полиэтилен, Z - кондуктивный тефлон, B - алюминий с тефлоновым покрытием)

T - мембрана из тефлона/TFM (E - EPDM, N - NBR)

T - шариковый обратные клапаны из тефлона (E - EPDM, S - нержавеющая сталь).



После DM 10/25 PTT могут добавляться дополнительные буквы

D - бочковое исполнение

HP - встроенный усилитель давления

S - двойной всасывающий и нагнетательный патрубки

P - вариант для транспортировки сыпучих материалов

Максимальная вязкость жидкости не должна превышать 24 000 сстокс. В реальности же не рекомендуется перекачивать жидкости с вязкостью более 5 000 сстокс, поскольку это приводит к резкому падению производительности.

Максимальная температура жидкости должна быть:

Для насосов в корпусе из полиэтилена не более + 70 °C.

Для насосов в корпусе из алюминия с футеровкой тефлоном и мембранами из EPDM или NBR не более +80 °C, а для мембран из тефлона не более 120 °C (кроме модели DM 80/850, у которой не более 110 °C).

Для насосов в корпусе из тефлона не более 120 °C (кроме моделей DM 08/10 и DM 10/25, для которых температура не более 110 °C).

+ 110 °C для модели DM 80/850

Высота сухого самовсоса от 0,5 до 5 метров. Чем больше типоразмера насоса, тем больше высота самовсоса.

Высота самовсоса в залитом состоянии составляет 9 метров. Не рекомендуется превышать высоту 3-4 метра, поскольку это приводит к падению производительности насоса, а при высоте самовсоса свыше 7 метров производительность насоса быстро стремится к нулю.

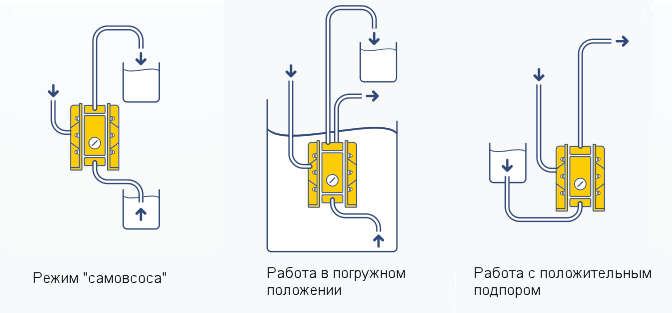

Насосы Dellmeco DM могут работать в различных положениях: с положительным подпором (идеальное давление на входе 2-3 метра водяного столба), в режиме самовсоса и даже в погруженном положении.

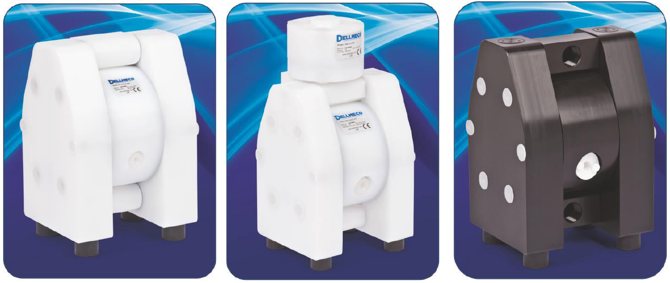

Корпус насоса может быть выполнен из полиэтилена (максимальная стойкость к износу) или из тефлона (максимальная химическая стойкость). Также у насосов Dellmeco DM может быть алюминиевый корпус, изнутри покрытый тонким слоем тефлона. Это существенно удешевляет насос, но делает невозможным применение для абразивных или очень агрессивных жидкостей.

Наиболее универсальным материалов для мембраны выступает комбинация химостойкого тефлона (PTFE) и TFM. В ряде случаев применяются более дешевые каучуковые мембраны из EPDM и NBR.

Шариковые клапаны обычно изготавливаются из универсального тефлона. В ряде случаев, когда требуется обеспечить лучшую самовсасывающую способность, а также работу с жидкостью повышенной вязкости, используют шарики из нержавеющей стали.
