 Вихревые воздуходувки имеют множество других названий (вихревые вентиляторы, бокопроточные воздуходувки, компрессоры низкого давления, вихревые компрессоры). В англоязычной литературе они называются Side Channel Blower; Ring Blower или Regenerative Blower. Вихревые воздуходувки были изобретены в… Читать далее
  • Вихревые воздуходувки GreenTech RB
    От 20 до 2050 м3/час Давление 50-1040 мбар
    0,37 - 25 кВт Цена от 13956р.
  • Вихревые воздуходувки Esam
    От 20 до 2200 м3/час Давление 50 - 465 мбар
    0,2 - 20 кВт Цена от 23163р.
  • Вихревые воздуходувки FPZ SCL
    От 10 до 1850 м3/час Давление 20 - 875 мбар
    0,2 - 37 кВт Цена от 42134р.
  • Вихревые воздуходувки Busch SB
    От 15 до 1030 м3/час Давление 30 - 500 мбар
    0,2 - 20 кВт Цена от 23518р.
  • Вихревые воздуходувки Seko BL
    От 20 до 1070 м3/час Давление 50 - 650 мбар
    0,37 - 20 кВт Цена от 19042р.
  • Вихревые воздуходувки Becker SV
    От 40 до 1050 м3/час Давление 30 - 515 мбар
    0,18 - 15 кВт Цена от 50447р.
  • Вихревые воздуходувки Elektror SD, SE
    От 4 до 1050 м3/час Давление 30 - 670 мбар
    0,19 - 18,5 кВт Цена от 43697р.
  • Вихревые воздуходувки Elmo Rietschle G-BH
    От 8 до 1900 м3/час Давление 30 - 970 мбар
    0,2 - 25 кВт Цена от 54284р.
  • Вихревые воздуходувки MT
    От 5 до 1800 м3/час Давление 20-1040 мбар
    0,25 - 25 кВт Цена от 22239р.
  • Вихревые воздуходувки Msh BL
    От 30 до 1940 м3/час Давление 30-1040 мбар
    0,37 - 25 кВт Цена от 24838р.
  • Вихревые воздуходувки ZM ZSCB
    От 20 до 1370 м3/час Давление 50 - 820 мбар
    0,2 - 25 кВт Цена от 11724р.
Еще Вихревые воздуходувки
Вихревые воздуходувки Mapro CL;  Вихревые воздуходувки Busch SL;  Погружные вихревые воздуходувки Becker SV-uw;  Вихревые воздуходувки Becker VARIAIR;

Вихревые воздуходувки - справочная информация

Вихревые воздуходувки имеют множество других названий (вихревые вентиляторы, бокопроточные воздуходувки, компрессоры низкого давления, вихревые компрессоры). В англоязычной литературе они называются Side Channel Blower; Ring Blower или Regenerative Blower. Вихревые воздуходувки были изобретены в 1960 году немецкой компанией Elmo, входившней на тот момент в группу Siemens. Сегодня они выпускаются несколькими производителями из Германии, Италии, США, Кореи, Тайваня и Китая.

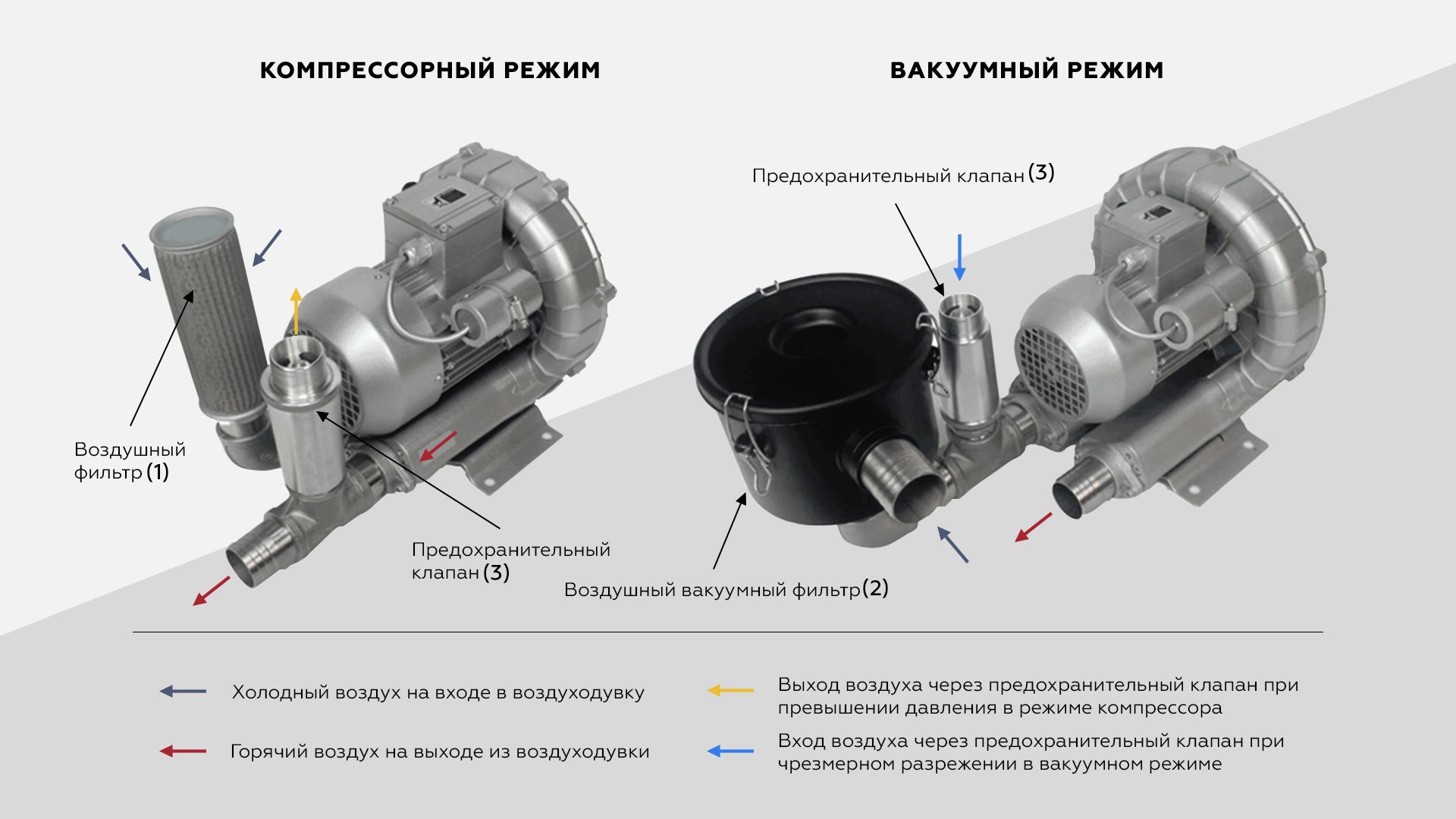

Любая вихревая воздуходувка может использоваться для нагнетания воздуха (работа в режиме компрессора) или для его откачивания (работа в режиме вакуумного насоса).

Если рассматривать вихревую воздуходувку как компрессор, то она занимает промежуточное положение между вентилятором и компрессором высокого давления. По сравнению с вентилятором равной мощности вихревой агрегат обеспечивает малую производительность (от 5 до 2000 м3/час), но заметно более высокое давление (от 30 до 1000 мбар). Наоборот, по сравнению с компрессором высокого давления равной мощности, вихревая воздуходувка гораздо более производительна, но обеспечивает меньшее давление.

Если рассматривать вихревые воздуходувки как вакуумные насосы, то они обеспечивают неглубокий вакуум (до 500 мбар). По сравнению с другими вакуумными насосами вихревые воздуходувки просты и недороги, поэтому популярны в задачах неглубокого вакуума.

Основные сферы применения вихревых воздуходувок

Ниже показаны несколько флэш миниатюр по применению вихревых воздуходувок. Для воспроизведения достаточно навести курсор на любую миниатюру.

Миниатюра 1                                                     Миниатюра 2

Миниатюра 3                                                     Миниатюра 4

Миниатюра 5                                                     Миниатюра 6

Миниатюра 7                                                     Миниатюра 8

Миниатюра 9                                                     Миниатюра 10

Миниатюра 11                                                    Миниатюра 12

Миниатюра 13                                                    Миниатюра 14

Миниатюра 15                                                    Миниатюра 16

Миниатюра 17                                                    Миниатюра 18

Миниатюра 19                                                    Миниатюра 20

Миниатюра 21                                                      Миниатюра 22

Миниатюра 23                                                    Миниатюра 24

Миниатюра 25                                                     Миниатюра 26

Миниатюра 27

Комментарии к миниатюрам:

1. Аэрация рыбных прудов. Вихревая воздуходувка насыщает воду пруда кислородом, который помогает рыбе расти и размножаться.
2. Намотка ленты или пленки. При намотке (или размотке) тонкой и чувствительной ленты или пленки воздуходувка создает воздушную подушку для предотвращения повреждения материала.
3. Перемещение поршней. Воздуходувка создает давление для работы плунжерного механизма.
4. Ткацкий станок. Удаляет обрезки и обрывки пряжи.
5. Упаковка. Работает в вакуумном режиме и удаляет воздух из бутылки при ее заполнении жидкостью.
6. Печатное дело и типография. Подача бумаги в печатную машину. Воздуходувка обеспечивает
7. Гальванизация. Подача воздуха под высоким давлением в гальваническую ванну. Воздух усиливает циркуляцию жидкости для быстрого и равномерного покрытия деталей.
8. Уборка. Воздуходувка работает в режиме вакуумного насоса и удаляет излишки материала, обрезаемого на конвейерной ленте.
9. Сушка. Воздуходувка обдувает поток пленки для ее просушивания.
10. Упаковка. Удерживает яйца до их укладки в картонную форму.
11. Пылесос. Воздуходувка удаляет металлическую крошку, образуемую при работе металлообрабатывающего станка.
12. Подача воздуха через фильтр тонкой очистки, создающий большое сопротивление, с которым не справился бы вентилятор.
13. Печатное дело. В этой схеме воздуходувка работает в режиме компрессора и предотвращает слипание листов.
14. Пневмотранспорт. В этой схеме воздуходувка не перемещает сыпучий материал, а помогает ему высыпаться из бункера под собственным весом.
15. Джакузи. Подача сжатого воздуха для создания пузырьков.
16. Стоматология. Воздуходувка работает как пылесос для удаления зубной крошки.
17. Ткацкое дело. Быстрая сушка полотна теплым воздухом.
18. Печатное дело. Ролик уменьшает скорость напечатанных листов. Воздуходувка обеспечивает прижим листов к ролику.
19. Пневмотранспорт. Транспортировка легких гранул или порошка (ПВХ, полиэтилен и др.) из бункера.
20. Пылесос. Удаляет бумажные обрезки при работе автоматического дырокола.
21. Аэрация пруда. Альтернативная схема.
22. Пылесос. Воздуходувка удаляет металлическую крошку от станка. В отличие от схемы 11 здесь работа в вакуумном режиме.
23. Ткацкий станок. Позволяет перемещать небольшие готовые изделия.
24. Пневмотранспорт. В этой схеме воздуходувка работает в вакуумном режиме.
25. Пылесос. Удаление тяжелой пыли из производственных помещений или подземных шахт.
26. Вакуумирование емкостей.
27. Подача воздуха в дымоотвод для улучшения тяги котла.

Принцип действия и устройство вихревых воздуходувок

В корпусе вихревой воздуходувки находится рабочее колесо (импеллер) со множеством небольших лопаток по периметру. Рабочее колесо насажено на вал двигателя и отделено от него механическим уплотнением.

Основные элементы вихревой воздуходувки (вихревого компрессора)

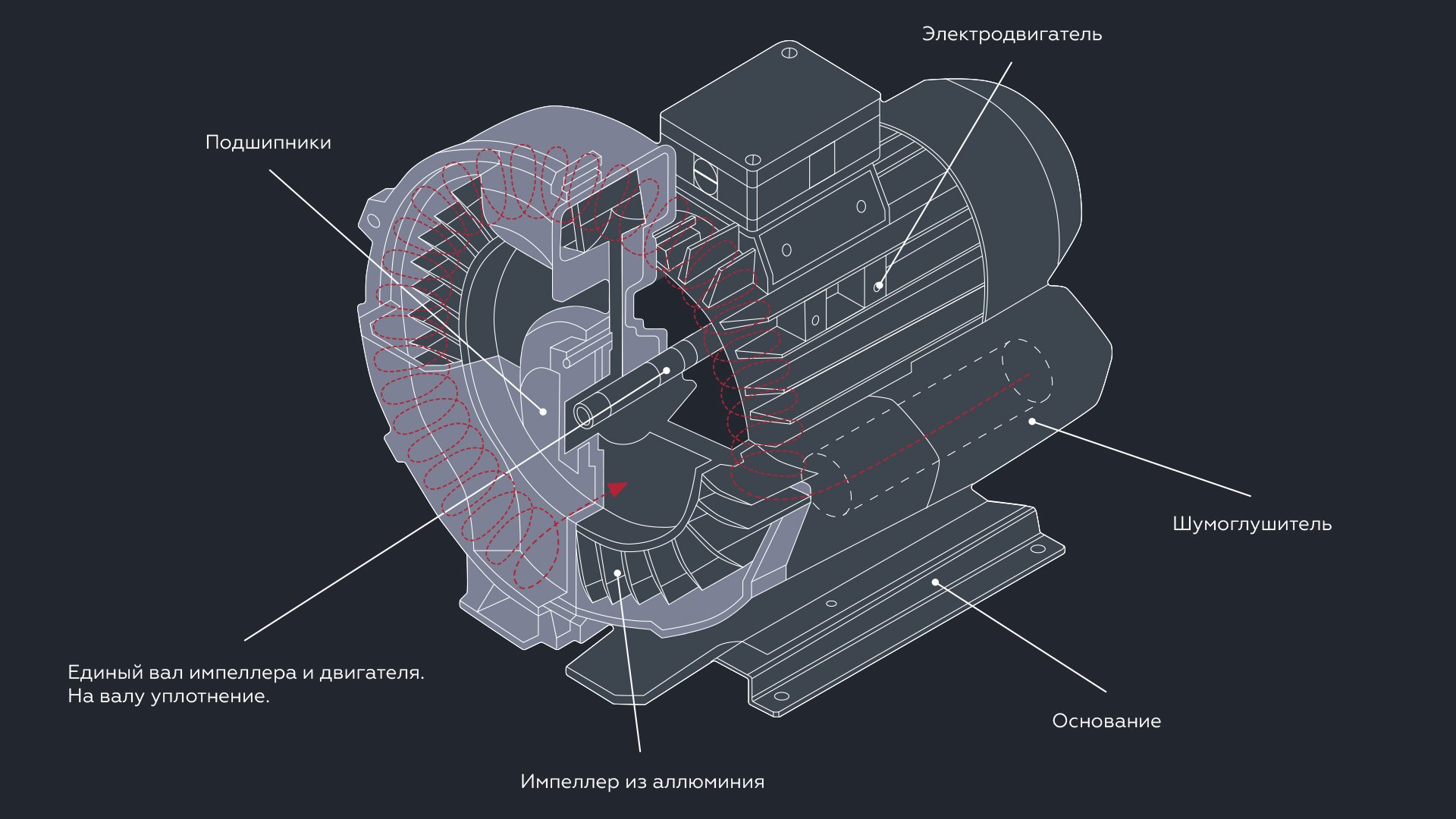

Рисунок 1. Основные элементы вихревого компрессора

Воздух попадает в корпус воздуходувки через встроенный шумоглушитель и далее через всасывающее отверстие. Вращающееся рабочее колесо благодаря действию центробежной силы заставляет каждую частицу воздуха проходить в корпусе по спиральной траектории. На каждом витке спирали энергия частиц воздуха растет, а значит растет и давление. Воздух покидает корпус через нагнетательное отверстие и далее проходит через еще один шумоглушитель.

Пусть воздуха внутри корпуса вихревой воздуходувки

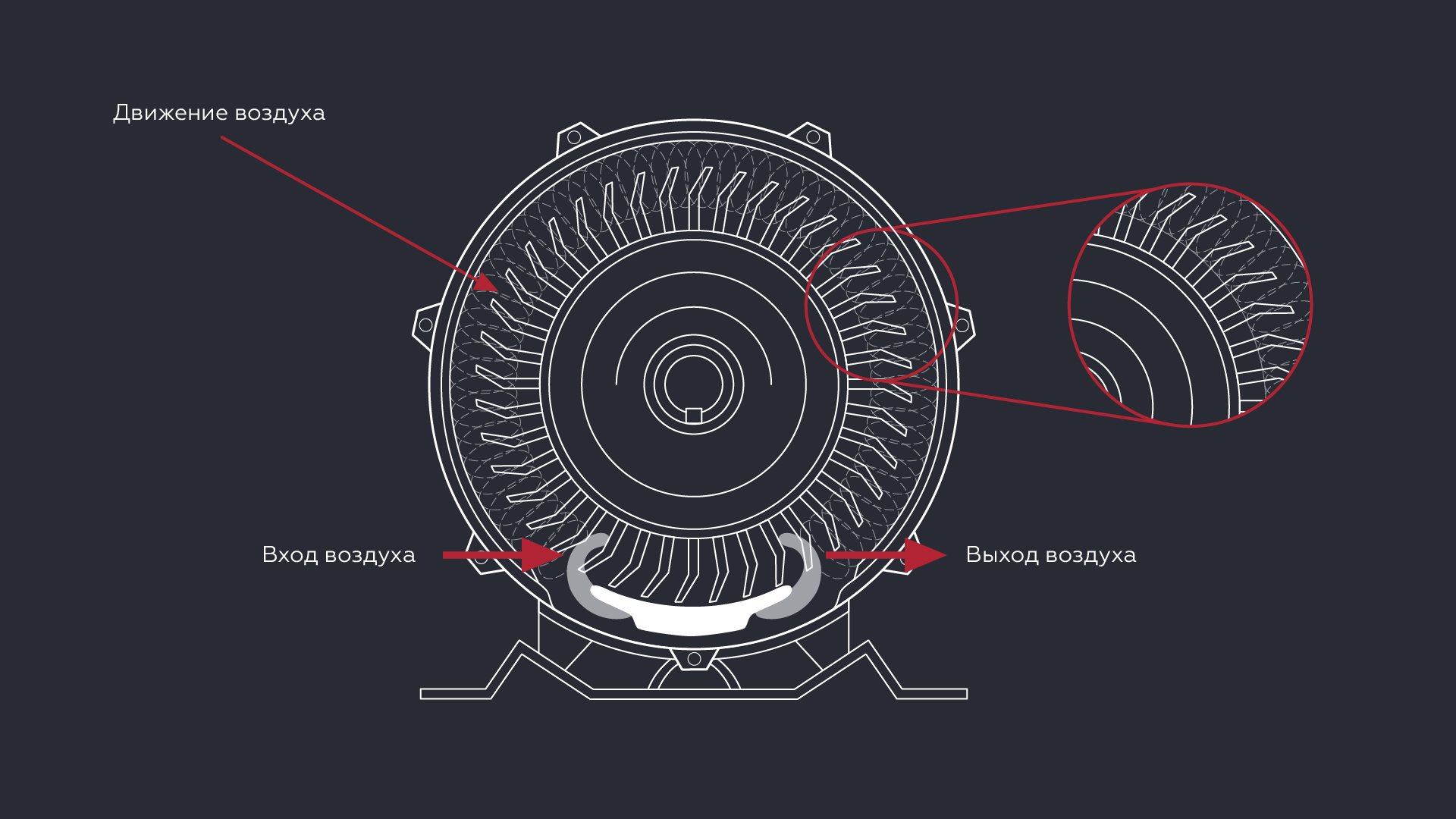

Рисунок 2. Воздух в корпусе вихревой воздуходувки многократно закручивается в небольшие вихри. Каждая частица воздуха проходит спиралеобразный путь внутри корпуса.

Сильные и слабые стороны вихревых воздуходувок

Сначала скажем о плюсах:
1. Вихревые воздуходувки очень компактны и легки. Корпус и двигатель объединены в моноблок. Корпус, и рабочее колесо при этом изготавливаются из алюминия. В местах установки они занимают очень мало места и могут устанавливаться “на весу”.
2. Единственный движущийся элемент в корпусе - рабочее колесо. При нормальной эксплуатации вихревой компрессор отличается высоким сроком службы и не нуждается в особом техническом обслуживании. По сути, это тот же вентилятор.
3. Воздух при прохождении через корпус не загрязняется маслом. Нет нужды в фильтрах и маслоуловителях на напорной линии.
4. Создается ровный (без пульсаций) поток воздуха.
5. Уровень шума относительно низок. Почти во все модели встроены 2 шумоглушителя (на входе и выходе), поэтому уровень не превышает 55-80 дБ в зависимости от типоразмера и мощности воздуходувки. Обычно вихревые воздуходувки не требуют дополнительных шумоизолирующих кожухов.
6. Относительно невысокая цена, особенно для небольших типоразмеров.

Теперь минусы (не без них):
1. Боязнь твердых частиц. Зазор между импеллером и внутренней стороной корпуса очень мал. Это необходимо для создания завихрений потока воздуха. Если в этот зазор попадет даже небольшая твердая частица, колесо может заклинить. Поэтому на всасывающей линии обязательно должен стоять воздушный фильтр.
2. Боязнь перегрева. Проходя внутри корпуса по спиральной траектории воздух нагревается на 30-70 градусов в зависимости от модели воздуходувки. Поэтому корпус вихревых воздуходувок изготовлен из алюминия и всегда имеет развитое оребрение для отвода излишнего тепла. Большинство производителей рекомендуют, чтобы температура окружающей среды и воздуха на входе в воздуходувку не превышала +40 градусов (редко производители допускают более высокие температуры). Во избежание перегрева все производители строго рекомендуют использовать предохранительные клапаны на напорных линиях (если воздуходувка работает в режиме компрессора) или на всасывающих линиях (если воздуходувка работает в режиме вакуумного насоса).

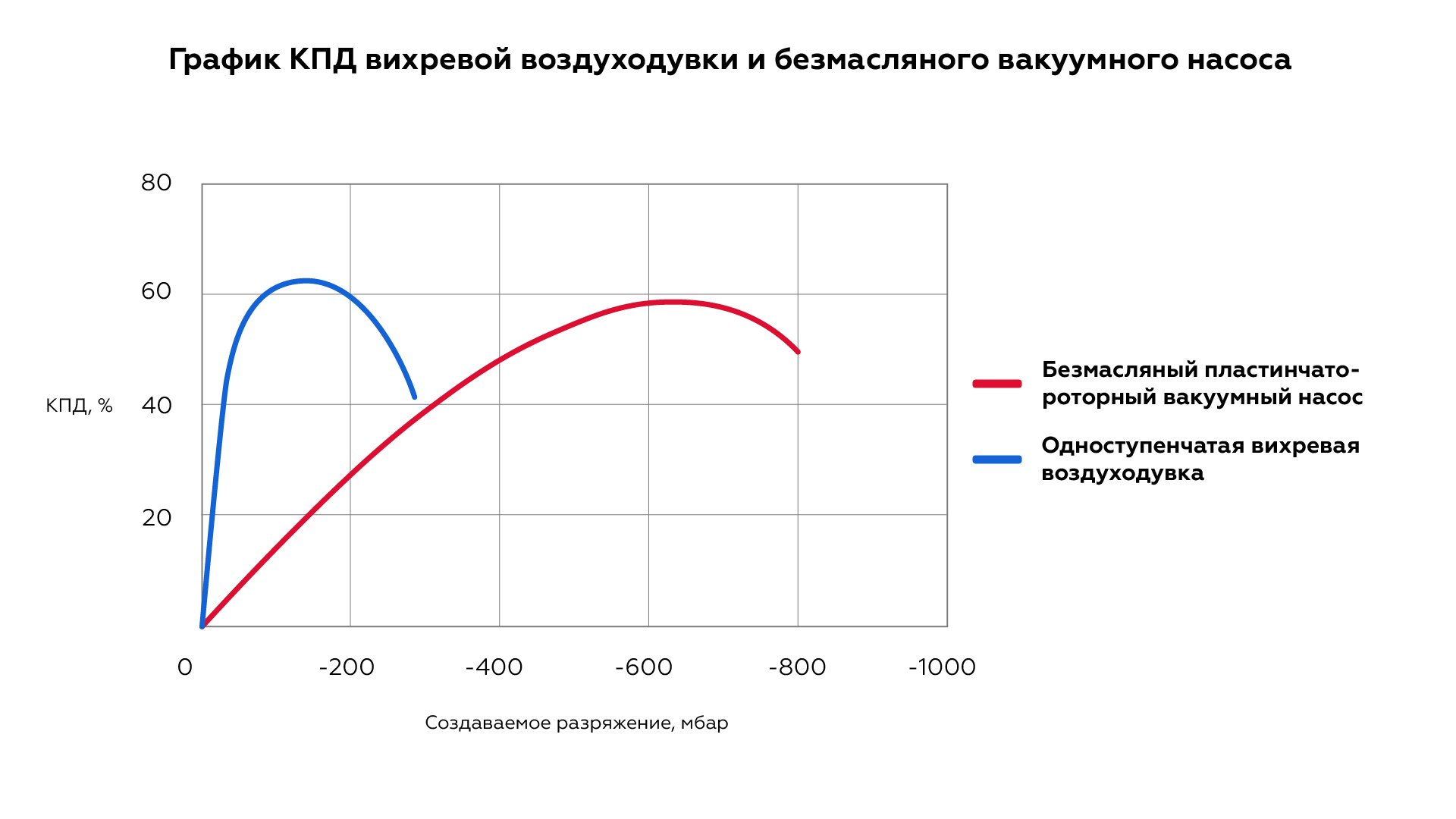

3. Сравнительно невысокий КПД. В проходящем через корпус потоке воздуха создаются маленькие вихри. Кинетическая энергия частиц воздуха превращается в тепловую. Как результат - падение полезной мощности. Для больших моделей воздуходувок (15 кВт) и выше всегда следует рассматривать целесообразность замены на более эффективные (но более дорогие) роторные воздуходувки.

В большинстве случае плюсы перевешивают минусы, поэтому вихревые компрессоры весьма популярны. Однако при выборе нагнетателя всегда следует учитывать и слабые стороны вихревых агрегатов, чтобы не попасть впросак в ходе эксплуатации.

Разновидности вихревых воздуходувок

Основная классификация подразделяет вихревые нагнетатели по количеству рабочих колес и количеству ступеней. Самые простые воздуходувки имеют одно рабочее колесо и одну рабочую ступень. В двухступенчатых моделях воздух проходя один круг через корпус не выходит наружу, а проходит второй круг с обратной стороны рабочего колеса. Тем самым давление на выходе практически удваивается, но производительность сильно уменьшается. Также существуют модели с двумя и даже тремя рабочими колесами, которые могут быть двух- или трехступенчатыми.

Воздуходувки с одним и двумя рабочими колесами

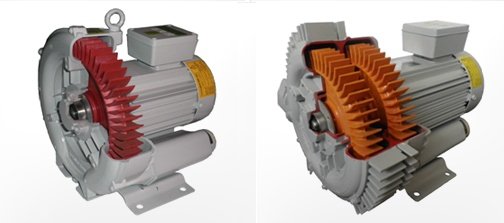

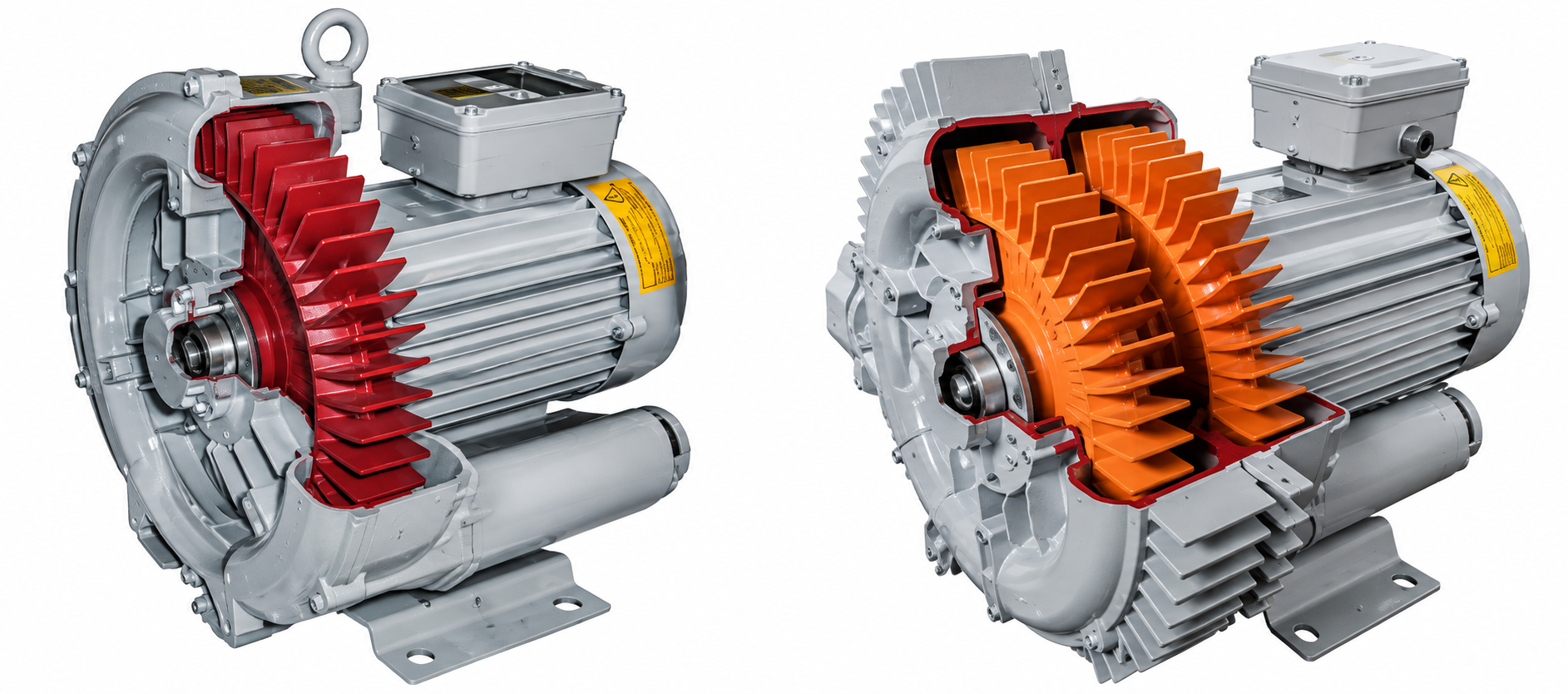

Рисунок 3. Воздуходувка с одним (слева) или с двумя (справа) рабочими колесами.

Большинство вихревых воздуходувок, как мы уже говорили выше, моноблочные. Двигатель и рабочее колесо находятся на одном валу. В таких моделях двигатель не подлежит замене. В случае выхода двигателя из строя его можно отремонтировать или же заменить  агрегат целиком. Однако существуют и другие варианты компоновки привода, как правило, для больших типоразмеров мощностью от 20 кВт и выше.

Воздуходувки с ременным приводом, в консольном исполнении, и в муфтовом исполнении
Рисунок 4. Альтернативные варианты компоновок привода для вихревых воздуходувок

На Рисунке 4 показаны несколько вариантов соединения валов двигателя и рабочего колеса:
- Вал двигателя и воздуходувки соединены через ременной привод (слева).
- Двигатель и воздуходувка соединены напрямую через муфту. При этом они установлены на общей раме или фундаменте - консольное исполнение (по центру).
-  Двигатель и воздуходувка соединены напрямую через муфту. При этом двигатель не требует опоры на раму - муфтовое исполнение (справа).
