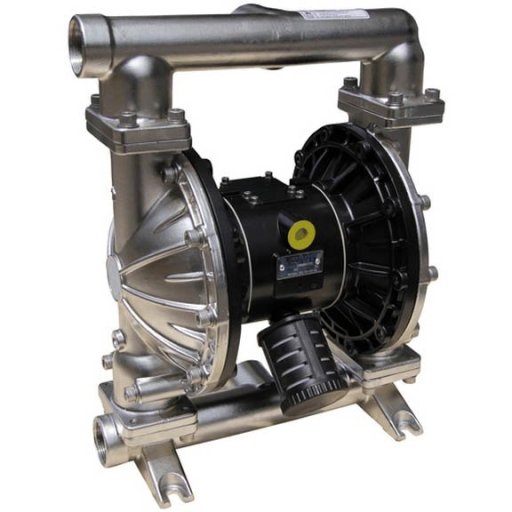

Описание модели MK40AL-SS/TF/TF/TF
Диафрагменный пневматический насос MK40AL-SS перекачивает различные агрессивные, нейтральные, вязкие среды с твердыми частицами до 5 мм, приводится в действие сжатым воздухом давлением до 8,4 бара. Основные сферы применения насоса - это химическая и пищевая промышленность. Материалы конструкции должны соответствовать химическому составу и температуре обрабатываемой жидкости.
Возможные маркировки, в них зашифрованы материалы исполнения данной модели:
MK40AL-SS/ST/ST/ST - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из сантопрена (ST). Максимальная рабочая температура жидкости 82 °C;
MK40AL-SS/HY/HY/HY - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из хайтрела (HY). Максимальная рабочая температура жидкости 66 °C;
MK40AL-SS/TF/TF/TF - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из тефлона (TF). Максимальная рабочая температура жидкости 104 °C;
MK40AL-SS/VT/TF/VT - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы из витона (VT), клапана из тефлона (TF), седла из витона. Максимальная рабочая температура жидкости 135 °C.
Вес MK40AL-SS 20 кг.
Производительность насоса имеет диапазон от 1 до 358 л/мин (от 0,06 до 21,48 м3/час) с предельным расходом воздуха 2,2 м3/мин (2200 л/мин), а максимальный напор достигает 84 метров при нулевой подаче. Высота самовсасывания по сухой линии до 5 м, в залитой линии до 8 м. Всасывающий и напорный патрубки 1 1/2" (BSPT). Штуцер подвода воздуха - 1/2" (BSPT).
График рабочих характеристик MK40AL-SS/TF/TF/TF
Габаритный чертеж насоса MK40AL-SS/TF/TF/TF
