Моноблочные насосы Grundfos NB

Моноблочный насос Grundfos NB подойдет Вам если

- Нужен моноблочный центробежный насос с фланцевыми патрубками.
- Насос должен быть надежным и прослужить много лет.
- Предпочитаете марку Grundfos.
- Вы не против венгерской сборки.
От 2 до 1000 м3/ч Напор до 159 метр. От 2,2 до 200 кВт Цена от 64952р.
 Моноблочные центробежные насосы Grundfos NB с фланцевыми  присоединениями позволяют перекачивать воду или сходные с ней по характеристикам жидкости. Производятся на венгерском заводе компании.     Ключевые преимущества этих насосов в России - широкая дилерская и сервисная сеть, умеренная цена (благодаря венгерской сборке), высокий КПД, разнообразные материалы элементов насоса (чугун, латунь,…
Читать далее
ФотоМодельРасход, м3/ч (Р.Т.)Давление, м.в.ст. (Р.Т.) Мощность, кВт Входной патрубок, мм Выходной патрубок, мм Цена, руб.Выбрать
Внешний вид модели NB 32-125.1/100NB 32-125.1/10012110,75503264952
Внешний вид модели NB 32-125.1/110NB 32-125.1/11012141,1503267439
Внешний вид модели NB 32-125.1/121NB 32-125.1/12120161,5503270687
Внешний вид модели NB 32-125.1/140NB 32-125.1/1402223,52,2503272691
Внешний вид модели NB 32-125/106NB 32-125/1062210,51,1503267923
Внешний вид модели NB 32-125/115NB 32-125/1152412,81,5503270894
Внешний вид модели NB 32-125/130NB 32-125/1302021,62,2503272967
Внешний вид модели NB 32-125/142NB 32-125/14228243503284645
Внешний вид модели NB 32-160.1/139NB 32-160.1/13916181,5503273727
Внешний вид модели NB 32-160.1/155NB 32-160.1/1552022,72,2503276698
Внешний вид модели NB 32-160.1/169NB 32-160.1/1691833,53503289205
Внешний вид модели NB 32-160.1/177NB 32-160.1/17722364503286925
Внешний вид модели NB 32-160/139NB 32-160/1392221,52,2503277735
Внешний вид модели NB 32-160/151NB 32-160/1512823,13503289965
Внешний вид модели NB 32-160/163NB 32-160/1632432,54503285888
Внешний вид модели NB 32-160/177NB 32-160/1773435,35,55032101505
Внешний вид модели NB 32-200.1/172NB 32-200.1/17216313503295355
Внешний вид модели NB 32-200.1/188NB 32-200.1/1881441,14503291485
Внешний вид модели NB 32-200.1/205NB 32-200.1/20518505,55032106203
Внешний вид модели NB 32-200.1/207NB 32-200.1/2071851,27,55032115670
Внешний вид модели NB 32-200/176NB 32-200/1762830,24503292176
Внешний вид модели NB 32-200/190NB 32-200/19030405,55032106894
Внешний вид модели NB 32-200/206NB 32-200/20655,8287,55032115117
Внешний вид модели NB 32-200/219NB 32-200/2193658,1115032147247
Внешний вид модели NB 32-250/199NB 32-250/19920425,55032115324
Внешний вид модели NB 32-250/219NB 32-250/2192054,87,55032124929
Внешний вид модели NB 32-250/244NB 32-250/2442861,8115032153051
Внешний вид модели NB 32-250/262NB 32-250/2622485,2155032169358
Внешний вид модели NB 40-125/105NB 40-125/1053610,71,5654076353
Внешний вид модели NB 40-125/116NB 40-125/1164412,52,2654078702
Внешний вид модели NB 40-125/127NB 40-125/1274417,53654091209
Внешний вид модели NB 40-125/139NB 40-125/1394822,84654087547
Внешний вид модели NB 40-125/142NB 40-125/1424823,85,56540100537
Внешний вид модели NB 40-160/144NB 40-160/1444821,64654088238
Внешний вид модели NB 40-160/158NB 40-160/15840325,56540105719
Внешний вид модели NB 40-160/172NB 40-160/17256357,56540115393
Внешний вид модели NB 40-160/177NB 40-160/1774844,4116540146694
Внешний вид модели NB 40-200/172NB 40-200/1723533,95,56540109727
Внешний вид модели NB 40-200/188NB 40-200/18840407,56540119263
Внешний вид модели NB 40-200/206NB 40-200/2066043,8116540148215
Внешний вид модели NB 40-200/219NB 40-200/2195555,8156540162587
Внешний вид модели NB 40-250/211NB 40-250/2115051,8116540151877
Внешний вид модели NB 40-250/230NB 40-250/2305066,8156540167009
Внешний вид модели NB 40-250/245NB 40-250/2456569,918,56540182003
Внешний вид модели NB 40-250/255NB 40-250/2555584,5226540207155
Внешний вид модели NB 40-250/260NB 40-250/2605590306540262779
Внешний вид модели NB 40-315/273NB 40-315/2733578226540233481
Внешний вид модели NB 40-315/298NB 40-315/2984093306540290487
Внешний вид модели NB 40-315/318NB 40-315/31850100376540328560
Внешний вид модели NB 40-315/336NB 40-315/33660117406540429926
Внешний вид модели NB 50-125/111NB 50-125/1119021,53655095769
Внешний вид модели NB 50-125/121NB 50-125/1215013,14655090518
Внешний вид модели NB 50-125/135NB 50-125/1355017,75,56550107101
Внешний вид модели NB 50-125/144NB 50-125/1445023,27,56550116084
Внешний вид модели NB 50-160/136NB 50-160/1365024,65,56550109727
Внешний вид модели NB 50-160/150NB 50-160/1506028,87,56550119539
Внешний вид модели NB 50-160/167NB 50-160/1677037116550150218
Внешний вид модели NB 50-160/177NB 50-160/1777047,9156550162587
Внешний вид модели NB 50-200/181NB 50-200/1818035,5116550158372
Внешний вид модели NB 50-200/198NB 50-200/1986052156550170326
Внешний вид модели NB 50-200/210NB 50-200/21010058,518,56550185182
Внешний вид модели NB 50-200/219NB 50-200/21910056,5226550211024
Внешний вид модели NB 50-250/205NB 50-250/2055055156550176959
Внешний вид модели NB 50-250/222NB 50-250/2226063,518,56550192092
Внешний вид модели NB 50-250/233NB 50-250/2339068,1226550217520
Внешний вид модели NB 50-250/254NB 50-250/2548080306550269343
Внешний вид модели NB 50-250/263NB 50-250/2636093376550331185
Внешний вид модели NB 50-315/267NB 50-315/2676092306550295669
Внешний вид модели NB 50-315/285NB 50-315/28570105376550331185
Внешний вид модели NB 50-315/300NB 50-315/30050128456550384252
Внешний вид модели NB 50-315/321NB 50-315/32180138556550475876
Внешний вид модели NB 65-125/120-110NB 65-125/120-1108013,44806594042
Внешний вид модели NB 65-125/127NB 65-125/1279016,85,58065110418
Внешний вид модели NB 65-125/137NB 65-125/13713017,57,58065122303
Внешний вид модели NB 65-125/144NB 65-125/14414019,6118065153190
Внешний вид модели NB 65-160/143NB 65-160/1439022,67,58065127140
Внешний вид модели NB 65-160/157NB 65-160/1579030118065157888
Внешний вид модели NB 65-160/173NB 65-160/17315030,8158065167769
Внешний вид модели NB 65-160/177NB 65-160/17715034,518,58065184284
Внешний вид модели NB 65-200/162NB 65-200/1629031,1118065166249
Внешний вид модели NB 65-200/177NB 65-200/17710038,1158065178272
Внешний вид модели NB 65-200/190NB 65-200/1909048,118,58065192368
Внешний вид модели NB 65-200/198NB 65-200/19810051,8228065218003
Внешний вид модели NB 65-200/217NB 65-200/21711065,1308065270517
Внешний вид модели NB 65-200/219NB 65-200/21911067,7378065333258
Внешний вид модели NB 65-250/223NB 65-250/22310065,5308065276944
Внешний вид модели NB 65-250/238NB 65-250/23810077,5378065311216
Внешний вид модели NB 65-250/251NB 65-250/25115076,1458065363316
Внешний вид модели NB 65-250/269NB 65-250/269100140,1558065425089
Внешний вид модели NB 65-250/270NB 65-250/27014096,8758065530670
Внешний вид модели NB 65-315/272NB 65-315/27216088,1558065431584
Внешний вид модели NB 65-315/295NB 65-315/295180104,1758065537166
Внешний вид модели NB 65-315/308NB 65-315/308140131908065614348
Внешний вид модели NB 65-315/320NB 65-315/3202201211108065810171
Внешний вид модели NB 80-160/147-127NB 80-160/147-12716017,11110080179447
Внешний вид модели NB 80-160/151NB 80-160/15122017,81510080191677
Внешний вид модели NB 80-160/161NB 80-160/16116027,818,510080207362
Внешний вид модели NB 80-160/167NB 80-160/16724024,12210080242809
Внешний вид модели NB 80-160/177NB 80-160/17726027,23010080298295
Внешний вид модели NB 80-200/171NB 80-200/17114034,82210080234103
Внешний вид модели NB 80-200/188NB 80-200/18816043,63010080308798
Внешний вид модели NB 80-200/200NB 80-200/20016053,53710080338302
Внешний вид модели NB 80-200/211NB 80-200/21120056,84510080395032
Внешний вид модели NB 80-200/222NB 80-200/22220064,55510080462056
Внешний вид модели NB 80-250/220NB 80-250/22022053,24510080399247
Внешний вид модели NB 80-250/234NB 80-250/23416075,85510080466271
Внешний вид модели NB 80-250/257NB 80-250/25718092,37510080545526
Внешний вид модели NB 80-250/270NB 80-250/270200102,19010080635215
Внешний вид модели NB 80-315/278NB 80-315/2782401009010080649449
Внешний вид модели NB 80-315/295NB 80-315/295280104,811010080901863
Внешний вид модели NB 80-315/310NB 80-315/310300118,9132100801002677
Внешний вид модели NB 80-315/328NB 80-315/328320137,8160100801126431
Внешний вид модели NB 100-160/160-156NB 100-160/160-15618027,822125100232514
Внешний вид модели NB 100-160/169NB 100-160/16920031,530125100279017
Внешний вид модели NB 100-160/176NB 100-160/17622032,637125100300160
Внешний вид модели NB 100-200/170NB 100-200/17030025,630125100296775
Внешний вид модели NB 100-200/181NB 100-200/1813203037125100317020
Внешний вид модели NB 100-200/192NB 100-200/19234036,245125100380797
Внешний вид модели NB 100-200/203NB 100-200/20336042,855125100440774
Внешний вид модели NB 100-200/219NB 100-200/21940052,175125100527077
Внешний вид модели NB 100-250/205NB 100-250/20530041,855125100442502
Внешний вид модели NB 100-250/229NB 100-250/22924069,975125100536751
Внешний вид модели NB 100-250/242NB 100-250/2423806290125100603568
Внешний вид модели NB 100-250/258NB 100-250/25840075,1110125100855360
Внешний вид модели NB 100-250/270NB 100-250/270300100132125100967851
Внешний вид модели NB 100-315/269NB 100-315/26936078110125100901863
Внешний вид модели NB 100-315/284NB 100-315/28436094,51321251001016842
Внешний вид модели NB 100-315/301NB 100-315/3014001081601251001154899
Внешний вид модели NB 100-315/322NB 100-315/3224001112001251001325017
Внешний вид модели NB 125-200/196-166NB 125-200/196-1664502645150125386049
Внешний вид модели NB 125-200/196-188NB 125-200/196-18845030,855150125452797
Внешний вид модели NB 125-200/209NB 125-200/20950039,275150125545734
Внешний вид модели NB 125-200/219NB 125-200/21950046,190150125613726
Внешний вид модели NB 125-200/226NB 125-200/22655048,8110150125870147
Внешний вид модели NB 125-250/222NB 125-250/2224505590150125631000
Внешний вид модели NB 125-250/236NB 125-250/23650060,9110150125887698
Внешний вид модели NB 125-250/249NB 125-250/24950072,91321501251002677
Внешний вид модели NB 125-250/263NB 125-250/26355082,11601501251140665
Внешний вид модели NB 125-250/269NB 125-250/26960085,32001501251310852
Внешний вид модели NB 125-315/262NB 125-315/26235086,11321501251045310
Внешний вид модели NB 125-315/277NB 125-315/2773501021601501251211766
Внешний вид модели NB 125-315/297NB 125-315/297400118,82001501251381816
Внешний вид модели NB 150-200/216-176NB 150-200/216-17660035,175200150620705
Внешний вид модели NB 150-200/218-202NB 150-200/218-20250044,390200150690770
Внешний вид модели NB 150-200/224NB 150-200/224100037,8110200150939936
Внешний вид модели NB 150-250/230NB 150-250/23080042,11322001501027206
Внешний вид модели NB 150-250/245NB 150-250/24580051,81602001501164849
Внешний вид модели NB 150-250/260NB 150-250/26090059,82002001501332411
Внешний вид модели NB 150-315.1/261NB 150-315.1/26170066,1160200150по запросу
Внешний вид модели NB 150-315.1/277NB 150-315.1/27770080200200150по запросу

Моноблочные центробежные насосы Grundfos NB с фланцевыми  присоединениями позволяют перекачивать воду или сходные с ней по характеристикам жидкости. Производятся на венгерском заводе компании.

Ключевые преимущества этих насосов в России - широкая дилерская и сервисная сеть, умеренная цена (благодаря венгерской сборке), высокий КПД, разнообразные материалы элементов насоса (чугун, латунь, нержавейка, различные эластомеры). Также эти насосы получили дополнительную популярность благодаря широкой поддержке со стороны Grundfos проектировщиков и монтажников систем автоматизации водоснабжения. Компания выпустила большое количество информационных материалов, раскрывающих детали работы насосов NB в автоматизированных системах.

Особенность конструкции насосов Grundfos NB

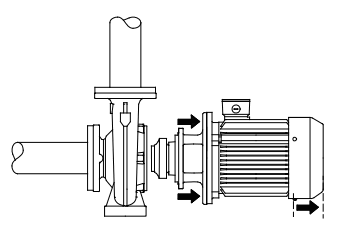

Изображение 1. Благодаря особенности конструкции двигатель и рабочее колесо насосов NB могут быть заменены без необходимости демонтировать корпус насоса и трубной обвязки.

Расшифровка обозначений насосов NB
Вот пример маркировки насоса: NB 32-125.1/100 AE-F-1-A-E-S-BAQE
NB - серия насоса
32 - размер выходного патрубка в мм
125 - номинальный диаметр рабочего колеса в мм
.1 - означает, что рабочее колесо подрезано
100 - фактический диаметр рабочего колеса в мм
AE - комбинация вариантов A и E (A - стандартный вариант исполнения; C - без двигателя; D - корпус насоса на опорах, F - установка на раме-основании)
F - фланец DIN
2 - допустимое давление на фланце 16 бар (1 - 10 бар, 3 - 25 бар, 4 - 40 бар).
A - стандартные материалы корпуса (чугун), рабочего колеса (чугун), щелевого уплотнения (бронза), вала - нержавеющая сталь AISI 304
E - уплотнительные кольца из EPDM (X - HNBR, V - FKM или Viton)
S - одинарное торцевое уплотнение
BAQE - код торцевого уплотнения (B - резиновое сильфонное уплотнение,  AQ - пара трения (A - металлизированный графит - не подходит для питьевой воды, Q - карбид кремния), E - эластомерная часть уплотнения из EPDM).

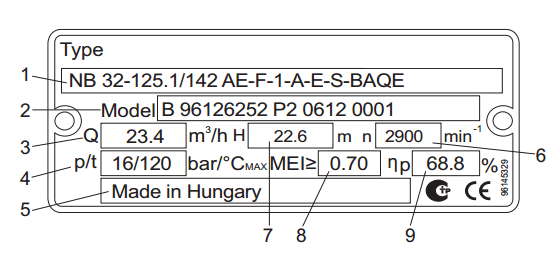

Типовой шильдик насоса Grundfos NB
Изображение 2. На рисунке показан типовой шильдик насоса Grundfos NB. Цифрами обозначены: 1 - Маркировка насоса, 2 - Модель, 3 - Номинальный расход м3/час, 4 - Максимальное допустимое давление в корпусе/максимальная температура жидкости, 5 - Страна изготовления, 6 - Скорость вращения двигателя, 7 - Номинальный напор в метрах водяного столба, 8 - Минимальный индекс энергоэффективности, 9 - КПД насоса в оптимальной рабочей точке.

Условия эксплуатации насосов Grundfos NB
Допустимая температура жидкости от -25 до +140 °C в зависимости от типа используемого упплотнения:
     - BAQE, BBQE от 0 до +90 °C
     - BQQE от 0 до +105 °C
     - GQQE от -25 до +90 °C
      - DAQF от 0 до +140 °C
Температура окружающей среды от -20 до +40 °C для двигателей до 0,55 кВт включительно, а для двигателей 0,75 кВт и выше до +55 °C.
Максимальное давление в корпусе насоса от 10 до 40 бар в зависимости от исполнения и типа используемого уплотнения. Для стандартных вариантов исполнения 16 бар.

Электродвигатели
На насосах NB устанавливаются двигатели фирм MG и Siemens. Они могут быть двухполюсными, четырехполюсными и шестиполюсными.
В нашем каталоге приведены только двухполюсные двигатели на 2900 об/мин.
Уровень шума от 56 до 60 дБ для двигателей от 0,37 до 2,2 кВт и от 67 до 76 дБ для двигателей от 3 до 200 кВт.

Материалы конструкции
В насосах серии NB по умолчанию используются следующие материалы:
Корпус насоса - из чугуна
Рабочее колесо - из чугуна
Щелевое уплотнение - из латуни
Муфта вала - из нержавеющей и углеродистой стали
Вал - из нержавеющей стали AISI 304
Внутренние шайбы и гайки - из нержавеющей стали AISI 304
Уплотнение - металлизированный графит - карбид кремния - EPDM

В других вариантах исполнения могут быть использованы практически любые комбинации материалов внутренних элементов.
