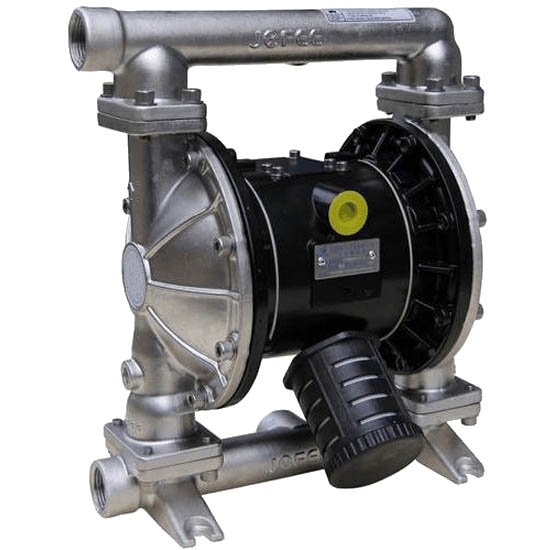

Описание модели MK25AL-SS/TF/TF/SS
Диафрагменный пневматический насос MK25AL-SS перекачивает различные агрессивные, нейтральные, вязкие среды с твердыми частицами до 4 мм, приводится в действие сжатым воздухом давлением до 8,4 бара. Основные сферы применения насоса - это химическая и пищевая промышленность. Материалы конструкции должны соответствовать химическому составу и температуре обрабатываемой жидкости.
Возможные маркировки, в них зашифрованы материалы исполнения данной модели:
MK25AL-SS/ST/ST/ST - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из сантопрена (ST). Максимальная рабочая температура жидкости 82 °C;
MK25AL-SS/HY/HY/HY - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из хайтрела (HY). Максимальная рабочая температура жидкости 66 °C;
MK25AL-SS/TF/TF/TF - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы, клапана и седла из тефлона (TF). Максимальная рабочая температура жидкости 104 °C;
MK25AL-SS/TF/TF/SS - корпус и седла из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы и клапана из тефлона (TF). Максимальная рабочая температура жидкости 104 °C;
MK25AL-SS/TF/TF/SS - корпус и седла из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы и клапана из тефлона (TF). Максимальная рабочая температура жидкости 104 °C;
MK25AL-SS/VT/TF/VT - корпус из нержавеющей стали (SS), центральная часть из алюминия (AL), диафрагмы из витона (VT), клапана из тефлона, седла из витона. Максимальная рабочая температура жидкости 135 °C.
Вес MK25AL-SS 16 кг.
Производительность насоса имеет диапазон от 1 до 157 л/мин (от 0,06 до 9,42 м3/час) с предельным расходом воздуха 1,3 м3/мин (1300 л/мин), а максимальный напор достигает 84 метров при нулевой подаче. Высота самовсасывания по сухой линии до 4 м, в залитой линии до 8 м. Всасывающий и напорный патрубки 1" (BSPT). Штуцер подвода воздуха - 1/2" (BSPT).

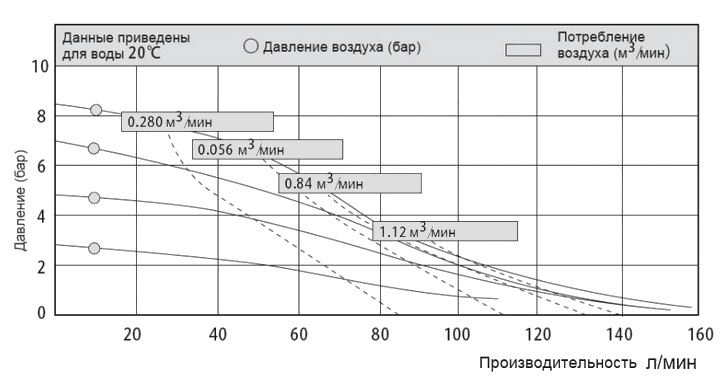

График рабочих характеристик MK25AL-SS/TF/TF/SS

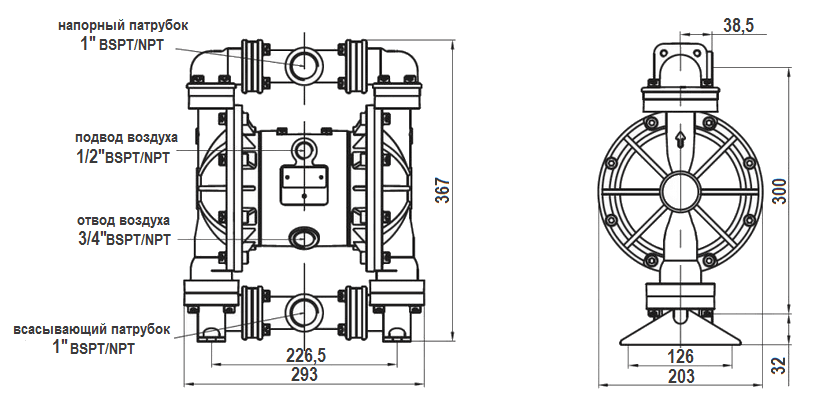

Габаритный чертеж насоса MK25AL-SS/TF/TF/SS
