Мембранный пневматический насос River Wave RV25AL-HT

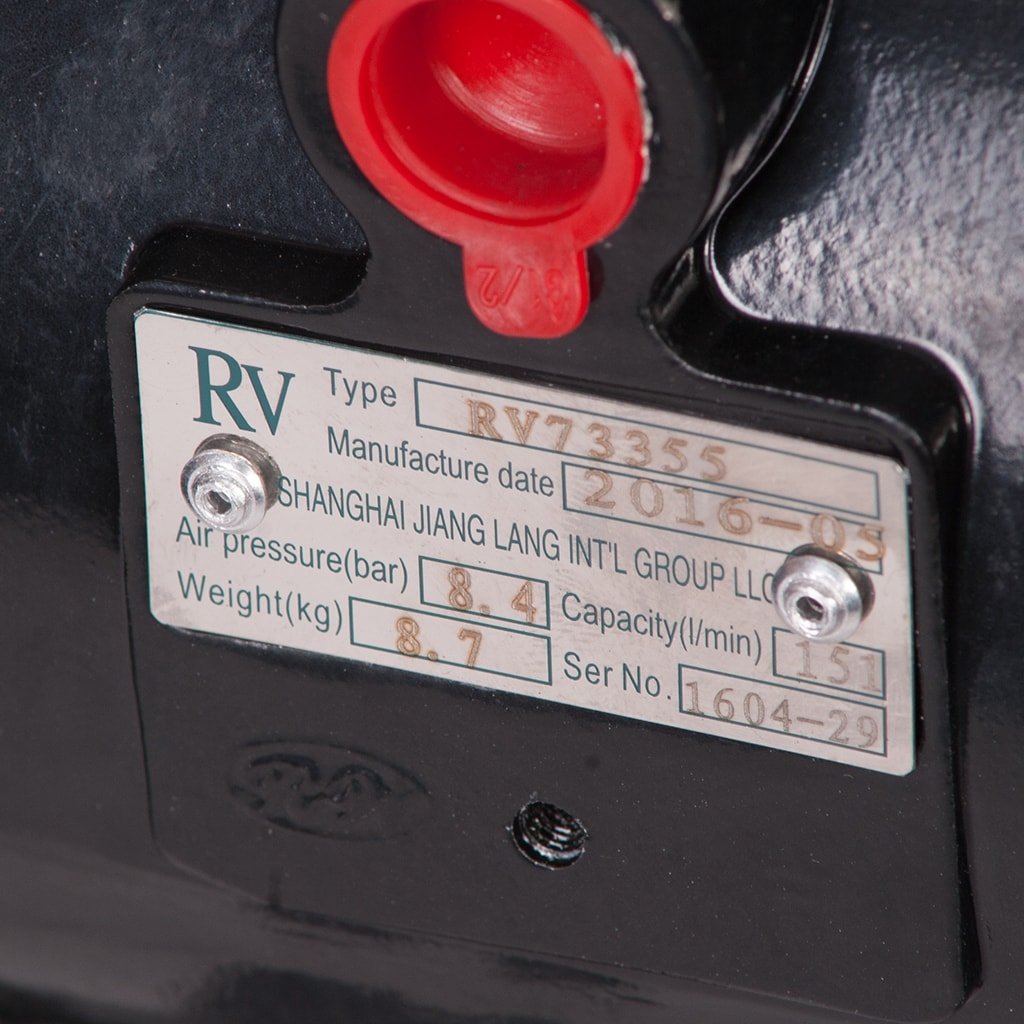

Внешний вид модели RV25AL-HTШильдик модели RV25AL-HT

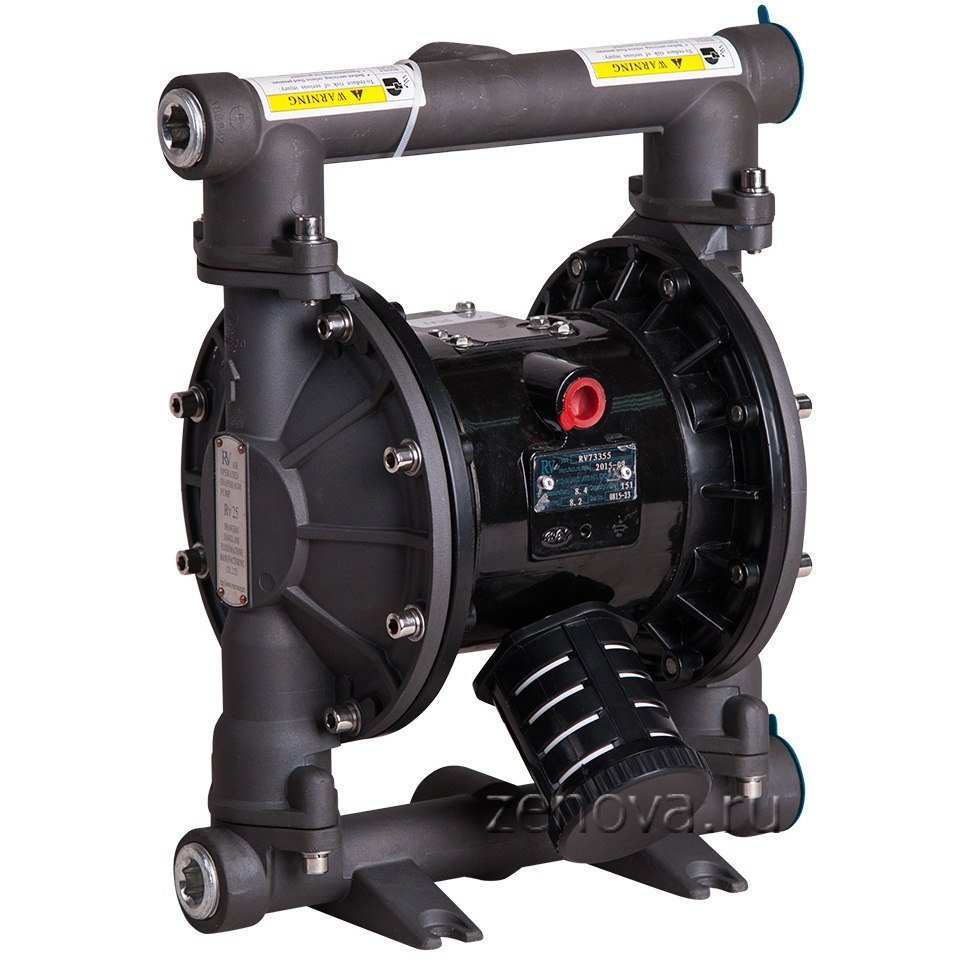

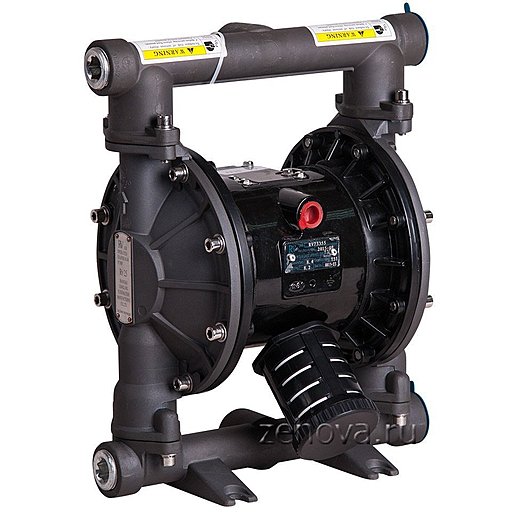

Внешний вид модели RV25AL-HT
В наличии на складе
Производитель - River Wave
Бесплатная доставка по России. Подробнее.
Расход, м3/ч7,2Диаметр твердых включений, мм4
Давление, м.в.ст.15Входной патрубок, мм25
Материал корпусаАлюминийВыходной патрубок, мм25
Материал мембранХайтрелВоздушный патрубок, мм15
Макс. вязкость, сстокс10000ДхШхВ, см30х20х37
Самовсос "по суху", м5Вес, кг8,7

Стандартное исполнение

32 060 р.

Мембранный пневматический насос RV25AL-HT (полная заводская маркировка RV73355) выполнен из следующих материалов:
- корпус насоса из алюминия,
- мембраны из Хайтрела (Hytrel),
- дополнительные мембраны со стороны воздуха в этой модели не используются,
- седла из нержавеющей стали AISI 304,
- шарики из Хайтрела.

Насос перекачивает воду, вязкие и абразивные жидкости, масла и нефтепродукты. Допустимо содержание взвешенных твердых частиц до 4 мм. Давление воздуха на входе в насос должно быть от 0,8 до 8,4 бар.

Температура перекачиваемой жидкости определятся материалом мембран и должна быть от -29 до +66 °C.

Производительность RV25AL-HT находится в диапазоне от 0,06 до 9 кубометров в час (от 1 до 151 литра в минуту), наибольший напор равен 84 метрам (8,4 бар). Высота самовсасывания до 5 метров. Всасывающий и напорный патрубки 1 ". Вес насоса 8,2 кг.

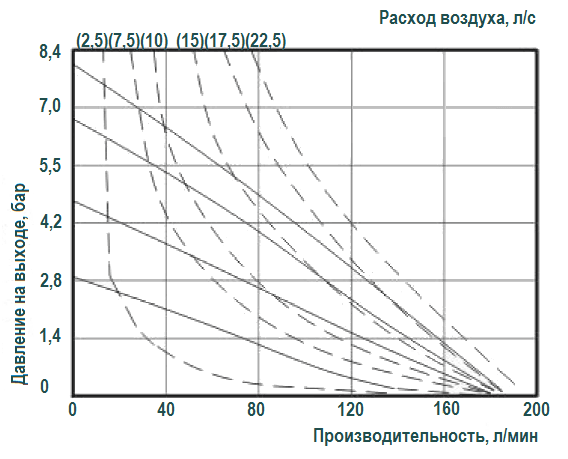

График эксплуатационных характеристик модели RV25AL-HT
График эксплуатационных характеристик модели RV25AL-HT

На графике показано как производительность насоса зависит от величины давления воздуха, выдаваемого компрессором. Чем это давление выше, тем выше линия производительности, максимальная величина которой определяется расходом воздуха.
Например, при давлении 8,4 бар подача 7,2 кубометра в час (120 литров в минуту) достигается потреблением 17 литров воздуха в секунду.
Дополнительно, на этой странице представлен цифровой график с рабочей кривой насоса при давлении 8,4 бар.

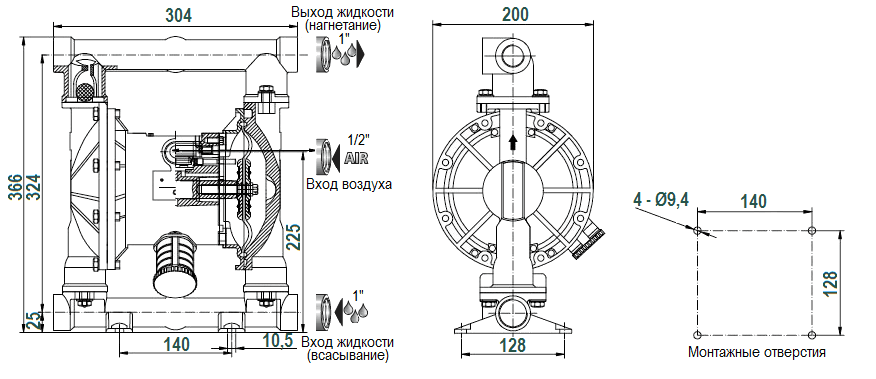

Габаритный чертеж насоса RV25AL-HT


Габаритный чертеж насоса RV25AL-HT



Кривая производительности

Общая информация по серии Мембранные насосы River Wave RV

Помимо RV25AL-HT в серию "Мембранные насосы River Wave RV" входят некоторые другие модели
ФотоМодельРасход, м3/ч (Р.Т.)Давление, м.в.ст. (Р.Т.) Материал корпуса Материал мембран Входной патрубок, мм Цена, руб.Выбрать На складе
Внешний вид модели RV25P-TFRV25P-TF7,215ПолипропиленPTFE2541797
Внешний вид модели RV25AL-STRV25AL-ST7,215АлюминийСантопрен2531110На складе
Внешний вид модели RV40P-STRV40P-ST1827ПолипропиленСантопрен4043756
Лицевая сторона модели RV40AL-STRV40AL-ST1827АлюминийСантопрен4042153На складе
Перейти к полному списку всех моделей серии "Мембранные насосы River Wave RV"

Мембранные пневматические насосы River Wave RV (Китай) относятся к насосам бюджетного класса. Они перекачивают химические активные, высоковязкие, абразивные жидкости в режиме самовсоса. Несмотря на относительно невысокую цену насосы RV имеют весьма "породистую" конструкцию, которая начало от американских насосов Graco Husky. При производстве мембран для насосов китайцы используют дорогие полимеры американского производства, благодаря чему насосы выдерживают повышенное давление до 8,4 бар (вместо 7 бар для большинства насосов европейского производства). Уникальный воздушный клапан позволяет насосам RV работать даже в условиях низкого давления в компрессорной линии (от 0,3 бар, гарантированно от 0,8 бар).

Как и другие AODD насосы они взрывобезопасны, работают от энергии сжатого воздуха подаваемого компрессором. Серия представлена как переносными моделями с малыми габаритными размерами и весом, так и моделями крупных типоразмеров. Характеризуются разнообразием расположения портов и материалов исполнения. Промышленные площади завода по производству River Wave находится в г. Шанхай (Китай). Соответствуют требованиям ISO 9000 - серии международных стандартов.

Модельный ряд включает в себя 8 типоразмеров в пластиковом и металлическом исполнении:
RV06-10-15-20-25-40-50-80

Особенности конструкции пневмодвигателя серии RV
Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.

Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.

Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).

 Детали конструкции пневмодвигателя River Wave
Рисунок 1. Детали конструкции пневмодвигателя River Wave

Эксплуатационно-технические данные серии RV:
Характеристики насоса, в зависимости от модели, имеют показатели:
- Максимальная производительность от 1,02 до 61,32 м3/час (от 17 до 1022 л/мин), максимальная высота напора 84 метра.
- Рабочий диапазон давления воздуха от 0,8 до 8,4 бар. Максимальное давление сжатого воздуха, выдаваемого компрессором 7 бар для моделей RV06-10-15-20 и 8,4 бар для моделей из пластика и металла RV25-40-50-80. Говоря о низком давлении 0,8 бар, можно поставить плюс не только энергоэффективности серии, но и способности работать при плохой подаче воздуха.
- Максимальный расход воздуха от 210 до 5400 л/мин;
- Самовсасывающая способность при сухом пуске до 5,5 метров;
- Диаметр патрубков для напорной/всасывающей линий от 1/4" до 3"npt(f), bsp(f);
- Диаметр подключения компрессора на входе 1/4 npt(f), bsp(f) у моделей RV06-10-15-20 и 1/2" npt(f), bsp(f) у RV25-40-50-80.

Обозначение маркировки насоса River Wave
В качестве примера возьмем RV72A11-F
RV – серия RV
P – центральная часть корпуса (P – полипропилен, S – нержавеющая сталь, A – алюминий)
7 – типоразмер насоса (1 = 6 мм (1/4"), 3 = 10 мм (3/8"), 5 = 15мм (1/2"), 5 = 20 мм (3/4"), 6 = 20 мм (20"), 7 = 25 мм (1"), В = 40 мм (1 1/2"), F = 50 мм (2"), К = 80 мм (3"))
2 – материал корпуса (2 – полипропилен, 3 – алюминий, 4 – нержавеющая сталь 304, 5 – ПВДФ, 6 – чугун, L – нержавеющая сталь 316)
А – материал седла клапана (А – ПВДФ, 3 –SS304, 9 – полипропилен)
1 – материал шариков клапана (1 – тефлон, 5 – хайтрел, 6 – сантопрен)
1 – материал мембран (1 – тефлон/сантопрен, 5 – хайтрел, 6 – сантопрен)
F – тип соединения, маркировка только у пластиковых моделей (F – фланцевое, T – резьбовое).

Условия эксплуатации серии RV
1. Допустимая температура перекачиваемой среды зависит от материалов изготовления корпуса и мембран (диафрагм). У пластиковых моделей допустимый температурный диапазон определяется материалом корпуса и составляет:
- для полипропилена от +4 до 65 °C;
- для PVDF от -12 до +94 °C
Для насосов с корпусом из алюминия или нержавеющей стали допустимая температура определяется материалом диафрагм:
- от +4 до +82 °C для тефлона (тефлон выдерживает до +104 °C, но из-за сантопреновой подложки температура уменьшается);
- от – 40 до +82 °C для сантопрена;
- от – 29 до 66 °C для хайтрела.
2. Максимальный размер твердых частиц 9,4 мм, в зависимости от модели.
3. При необходимости выровнять поток в напорной линии, рекомендуется установить демпфер гашения колебаний, который обеспечит равномерность подачи.
4. Насосы устанавливаются как выше, так и ниже уровня перекачиваемой среды, а при совместимости материала корпуса с данной средой - в режиме полного погружения. В последнем случае обязательным условием является, чтобы глушитель был установлен выше уровня жидкости.

Возможные варианты установки.
Рисунок 2. Возможные варианты установки.

Для обеспечения качественной эксплуатации производитель выпускает основные аксессуары и оснастку: глушители, гасители пульсаций, лубрикаторы, предохранительный клапан давления с воздушным фильтром, воздушный клапан сброса давления и различные соленоидные клапаны. В случае выхода из строя элементов проточной части она заменяется целиком. Для этих целей служит ремкомплект, в состав, которого входит все необходимое: мембраны, шарики, седла и уплотнения.

Материалы конструкции насосов River Wave
Исполнение корпуса насоса подбираются с учетом совместимости с перекачиваемой средой:
Полипропилен (PP) – хорошая химостойкость (доступно для всех моделей)
Фторопласт поливинилденфторид (PVDF) – применим для особо агрессивных сред (RV10-15-25-40-50-80)
Алюминий (aluminum) – с ним хорошо совместимы масляные, вязкие, легковоспламеняющиеся среды (RV10-15-25-40-50-80)
Нержавеющая сталь (SS304) – совместима с химически активными жидкостями, подходит для перекачивания пищевых сред (RV10-15-20-25-40-50-80)
Нержавеющая сталь (SS316) - устойчива к коррозии, совместима с абразивными и легковоспламеняющимися средами (RV10-15-20-25-40-50-80)
Чугун (Ductile Iron) – используется для работы с высокоабразивными, неагрессивными средами, шламами (RV40-50-80).

Мембраны изготовлены из термоэластомеров:
Тефлон – Teflon, PTFE
Хайтрел – Hytrel
Сантопрен – Santoprene.

Корпус пневмодвигателя выполнен из пластика, алюминиевого сплава или нержавеющей стали. Материалы для клапанов рабочих камер подбираются в соответствии с материалом корпуса насоса и мембран.
Шары клапанов из PTFE, Hytrel, Santorpene..
Седла клапанов из РР, SS304, SS316, PVDF.

Материалы уплотнения для проточной части (O-rings) зависят от материала корпуса:
- для насосов из нержавеющей стали - используются PTFE уплотнения
- для насосов из PVDF используются FCP (PTFE, покрытый FPM (Витоном)
- для насосов из полипропилена и алюминия используются RVF уплотнения. Они имеют такую химическую стойкость сопоставимую с полипропиленом. Могут работать с разбавленными кислотами и щелочами, а также с растворителями и нефтепродуктами.

Стоимость комплектов мембран для насосов RV
Каждый комплект включает в себя 2 мембраны

RV10-TF - 72 $ за 2 штуки
RV15-TF - 80 $ за 2 штуки
RV15-ST - 36 $ за 2 штуки
RV15-HY - 40 $ за 2 штуки
RV25-TF - 128 $ за 2 штуки
RV25-ST - 49 $ за 2 штуки
RV25-HY - 52 $ за 2 штуки
RV40-ST - 72 $ за 2 штуки
RV40-HY - 78 $ за 2 штуки
RV50-TF - 352 $ за 2 штуки
RV50-ST - 98 $ за 2 штуки
RV50-HY - 102 $ за 2 штуки
RV80-HY - 248 $ за 2 штуки

Стоимость полного ремкомплекта проточной части для насосов RV
Ремкомплект включает в себя запасные мебраны, шарики, седла и уплотнения. Цены указаны в долларах США.

RV06P/TF - 84 $
RV06V/TF - 84 $

RV10P/TF - 94 $
RV10V/TF - 140 $
RV10AL/TF - 110 $
RV10SS/TF - 110 $
RV15P/ST - 88 $
RV15P/TF - 134 $
RV15V/TF - 171 $

RV20AL/ST - 112 $
RV20AL/HT - 112 $
RV20AL/TF - 160 $

RV25P/ST - 152 $
RV25P/TF - 285 $
RV25V/TF - 311 $

RV25AL/ST - 173 $
RV25AL/HT - 173 $
RV25AL/TF - 311 $
RV25SS/TF - 311 $
RV40P/ST - 209 $
RV40P/TF - 427 $
RV40V/TF - 602 $

RV40AL/ST - 257 $
RV40AL/HT - 268 $
RV40AL/TF - 502 $
RV40SS/TF - 502 $
RV50P/ST - 337 $
RV50P/TF - 692 $
RV50V/TF - 1003 $

RV50AL/ST - 401 $
RV50AL/HT - 401 $
RV50AL/TF - 772 $
RV50SS/TF - 772 $
RV80P/ST - 785 $
RV80P/TF - 1498 $
RV80V/TF - 1498 $

RV80AL/ST - 794 $
RV80AL/HT - 794 $
RV80AL/TF - 1525 $
RV80SS/TF - 1525 $

Стоимость запасного воздушного привода на насосы RV

В таблице ниже указан материал самого воздушного привода (не насоса).
RV 10 пластик -61 $
RV 15/20 пластик -  68 $
RV 25/40/50 пластик -  153 $
RV 25/40/50 алюминий - 119 $
RV 80 алюминий - 255 $


История модификаций насосов River Wave RV

2016 год (апрель). Стенки алюминиевых насосов RV стали чуть толще - производитель решил повысить прочность насосов. RV 20AL теперь весит 4,6 кг (раньше 4,4 кг), RV25AL весит 8,7 кг (раньше 8,2 кг), RV 40AL весит 17,2 кг (раньше 15,2 кг), RV 50AL весит 24,9 кг (раньше 23 кг).

2016 год (март). Существенно переработана модель RV40. Теперь такой насос имеет максимальный расход 27,3 м3/час (454 л/мин), в то время как старая модель RV40 обеспечивала расход до 22,3 м3/час (378 л/мин). Прирост производительности у обновленной модели составил 20%.

2016 год (январь). Полипропиленовые насосы теперь изготавливаются из армированного полипропилена корейского происхождения. Новые насосы имеют белый цвет (раньше использовался полипропилен китайского производства с желтоватым оттенком). Новый пластик имеют увеличенную механическую прочность. Производитель обещает существенное увеличение срока службы корпусов, особенно при работе на высоких давлениях 6-8 бар.
Изменения внешнего вида насосов River Wave RV из пластика
На фото показан один и тот же насос - River Wave RV25 из полипропилена. Слева - модель 2015 года, справа - модель 2016 года. Новая модель не только выглядит более эстетично, но и стала существенно прочнее. Корпус насоса теперь не теряет свою форму после 2-3 лет работы и не боится работы при высоких давлениях в течение длительного времени.

2015 год (август) - на всех пластиковых насосах RV заменены седла клапанов. Новые седла полностью исправили проблемы с самовсосом, которые проявлялись у отдельных моделей.

2015 год (март) - пластиковые насосы RV 25, RV 40, RV 50 теперь выпускаются с пластиковой центральной частью (раньше центральная часть была алюминиевой).

2014 год - алюминиевые насосы RV 10, RV 20, RV 25, RV40, RV 50 начали выпускаться с новой окраской. Внешний вид таких насосов стал более эстетичным.

Изменения за 2007 - 2013 годы неизвестны.
2006 год - начало выпуска насосов RV.
