Описание модели OCB 50_380

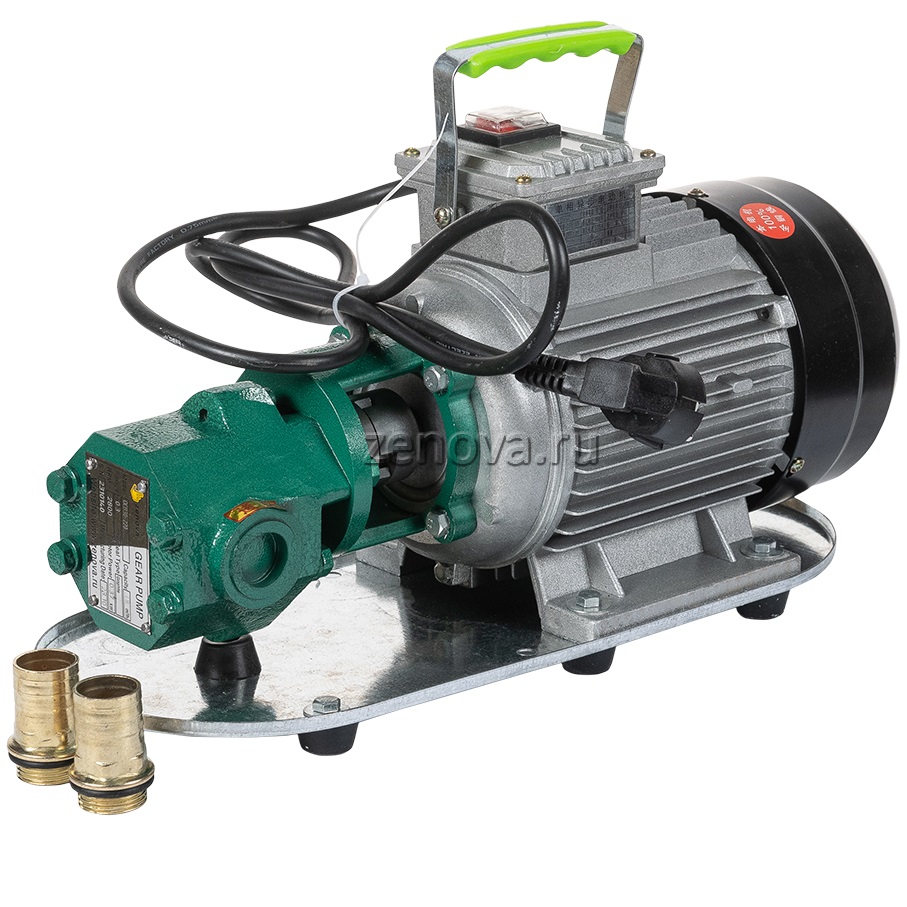

Шестеренный насос OCB 50_380 консольного типа служит для перекачивания машинных масел с температурой до +120 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон.
Корпус насоса выполнен из ковкого чугуна (Cast Iron). Вал из конструкционной стали #45, шестерни из легированной стали 20CrMoTi. Сальниковое уплотнение с графитовой пропиткой позволяет насосу выдерживать температуру до 120°С.
Рабочая производительность насоса 3 м3/час (50 л/мин) при напоре 30 метров.
Диаметр патрубков 3/4" (20 мм), резьба.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 300 сстокс.
Приводом насоса служит двухполюсный двигатель 50 Гц/380 В, 2800 об/мин, класс энергоэффективности IE3, мощностью 0,55 кВт.
Конструкция
Насосы OCB имеют консольную структуру. Насосная часть состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, сальникового уплотнения и предохранительного клапана. Уплотнение с графитовой пропиткой выдерживает температуру жидкости до +120 °С, графитовая пропитка не подвержена вымыванию и герметично держит объем уплотнения.
Условия эксплуатации
Насосы рекомендованы для промышленного применения в системах перекачивания и нагнетания термальных, моторных, гидравлических масел, дизтоплива, сырой нефти и т.д.
- Перекачиваемые масла и прочие жидкости должны быть чистыми.
- Температура перекачиваемой жидкости до +120 °С.
- Температура окружающей среды не должна превышать + 35 °С.
- Насос может поднимать жидкость с высоты до 1 метра. Однако самовсос на сухую запрещен. Необходимо предварительное заполнение всасывающей линии.
- В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.
Материалы конструкции
- Корпус насоса - чугун
- Вал – конструкционная сталь #45
- Шестерни - легированная сталь 20CrMoTi
- Уплотнение - кольцо с графитовой пропиткой и дополнительным кольцом из фторкаучука для работы с горячими жидкостями.
Области применения
- Перекачивание различных вязких сред;
- Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и т.д;
- Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты;
- Добыча нефти и производство нефтепродуктов;
- Лакокрасочное производство.
