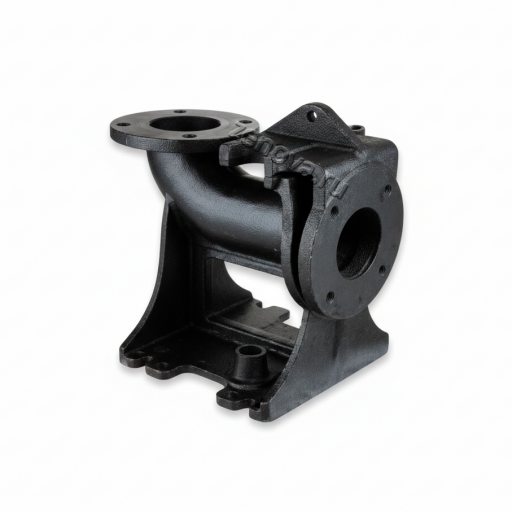

Быстросъемная муфта WQ (100 мм)

Автоматическая (быстросъемная) трубная муфта обеспечивает быстрое, надёжное и герметичное соединение погружного насоса с напорным трубопроводом в системах водоотведения, канализации и очистных сооружениях. Муфта позволяет монтировать и извлекать насос с поверхности – без спуска персонала в резервуар.

Функции и преимущества

• Быстрое подключение. Насос легко опускается и фиксируется, демонтаж выполняется так же просто и быстро.

• Герметичность. Конструкция исключает протечки даже при работе с загрязнёнными или агрессивными жидкостями.

• Безопасность. Все операции проводятся на поверхности, что минимизирует риски для обслуживающего персонала.

• Универсальность. Совместима с широким кругом моделей насосов; доступна в разных диаметрах.

• Долговечность. Материалы и уплотнения устойчивы к коррозии и механическим нагрузкам, рассчитаны на частые циклы подключения/отключения.

Сфера применения
Используется в муниципальных, коммунальных, промышленных и частных системах водоотведения и водоснабжения, на очистных сооружениях и в канализационных системах. Подходит для монтажа как дренажных, так и фекальных (канализационных) насосов.

Трубная муфта состоит из нескольких ключевых узлов:

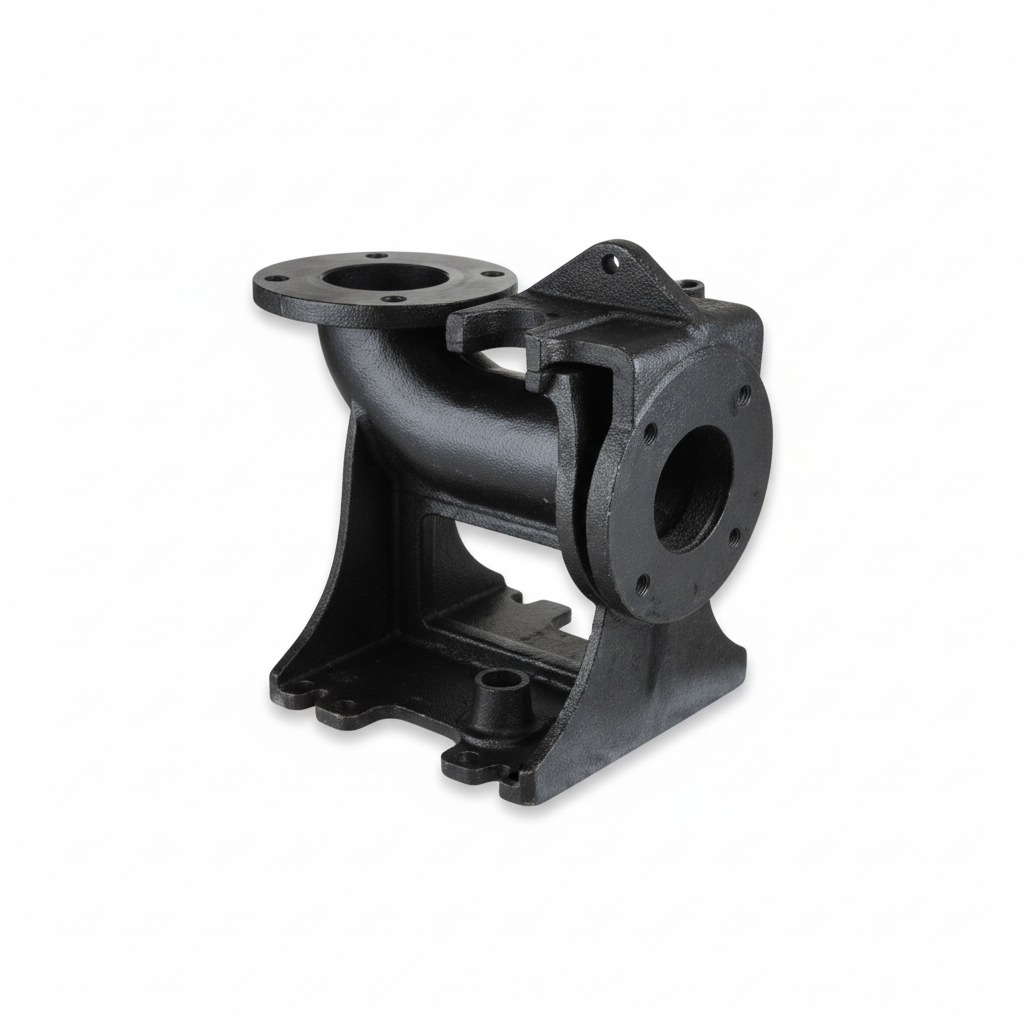

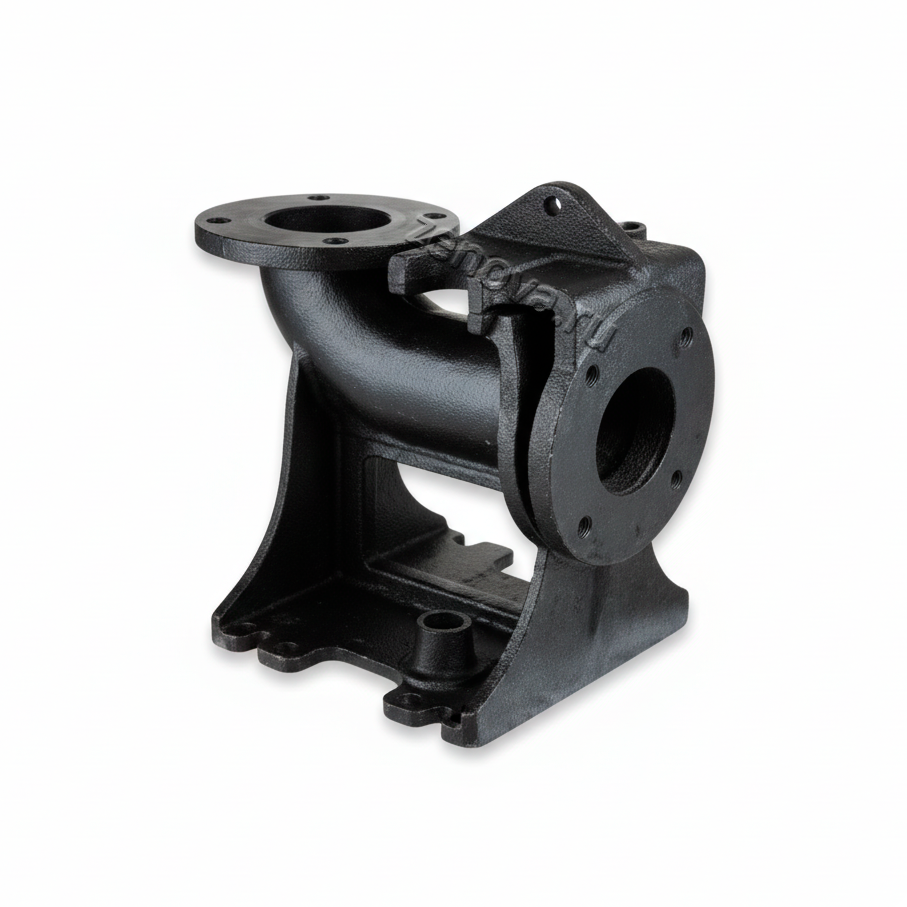

• Соединительная опора с коленом. Устанавливается в рабочей зоне и крепится к дну колодца или резервуара анкерными болтами. Обеспечивает надёжное присоединение насоса (через соединительный фланец с захватом) и подвод напорного трубопровода.

• Напорный трубопровод. Подключается к соединительной опоре.

• Держатель направляющих труб. Фиксирует направляющие трубы в проектном положении.

• Направляющие трубы. Вставляются в соединительную опору; их длина соответствует глубине приямка. Рекомендуется применять направляющие из нержавеющей стали или покрытые антикоррозийным слоем.

• Соединительный фланец с захватом. Надевается на напорный патрубок насоса и скользит по направляющим; совместно с опорой с коленом формирует разъёмное герметичное соединение.

• Уплотнительная манжета. Обеспечивает герметичность стыка фланца и патрубка насоса.

• Напорный патрубок насоса. Место установки соединительного фланца.



Чтобы правильно установить муфту, выполните следующее:

1. Установка соединительной опоры с коленом

Разместите опору на дне шахты или резервуара и закрепите анкерными болтами. При неровной поверхности установите под опору подкладки или регулируемые опоры, чтобы при затяжке болтов обеспечить строго горизонтальное положение. Подсоедините напорный трубопровод к основанию муфты.

2. Установка направляющих труб
Вставьте направляющие трубы в соединительную опору и зафиксируйте их держателем.Проверьте соосность и вертикальность направляющих; при необходимости отрегулируйте перед окончательной фиксацией.

3. Монтаж соединительного фланца с захватом

Наденьте фланец на напорный патрубок насоса. Убедитесь, что направляющие захваты фланца ориентированы в сторону, противоположную насосу, чтобы обеспечить корректное сцепление при опускании.

4. Установка уплотнительной манжеты

После установки фланца вставьте уплотнительную манжету в посадочный паз патрубка так, чтобы манжета плотно и равномерно села по всей окружности. Проверьте отсутствие перекосов и повреждений.

5. Крепление и погружение насоса

Закрепите строповочное средство (цепь или талреп) за предусмотренную точку на корпусе насоса. С помощью подъемного механизма аккуратно опустите насос по направляющим, контролируя, чтобы захват соединительного фланца охватывал обе направляющие трубы.Продолжайте опускание до упора — насос автоматически сядет на опору и образует герметичное разъёмное соединение.

6. Фиксация направляющих и отключение стропов

После зацепления фланца за опору установите и зафиксируйте держатель направляющих сверху, чтобы исключить смещение труб. Отсоедините строповочное средство от подъёмного механизма и надежно закрепите его на поверхности, чтобы оно не касалось корпуса насоса и не создавало напряжений.

7. Ввод в эксплуатацию

Выполните электрическое подключение и пуск насоса в соответствии с руководством по эксплуатации насоса. Проверьте герметичность соединения, отсутствие вибраций и правильность работы системы.
