Вертикальные многоступенчатые насосы

Вертикальные многоступенчатые насосы получили своё название благодаря большому количеству ступеней нагнетания давления, а также вертикальному расположению корпуса. Они применяются там, где необходимо получить высокое давление на выходе. Подробнее

Многоступенчатые вертикальные насосы Calpeda MXV

Многоступенчатые вертикальные насосы Calpeda MXV

Высокий напор при стабильно надежной эксплуатации
i
Италия
От 1 до 60 м3/час
Напор до 245 метров
0,75 - 22 кВт
Цена от 44 136 ₽
Многоступенчатые вертикальные насосы Stairs SBI

Многоступенчатые вертикальные насосы Stairs SBI

Высокий напор при максимальной энергоффективности
i
Тайвань
От 1 до 180 м3/час
Напор до 300 метров
0,37 - 75 кВт
Цена от 20 170 ₽
Вертикальный многоступенчатый насос Calpeda MXV-B 25-203

Вертикальный многоступенчатый насос Calpeda MXV-B 25-203

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
32
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-204

Вертикальный многоступенчатый насос Calpeda MXV-B 25-204

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
42.08
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-205

Вертикальный многоступенчатый насос Calpeda MXV-B 25-205

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
52.64
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-206

Вертикальный многоступенчатый насос Calpeda MXV-B 25-206

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
63.31
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-207

Вертикальный многоступенчатый насос Calpeda MXV-B 25-207

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
73.91
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-208

Вертикальный многоступенчатый насос Calpeda MXV-B 25-208

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
84.69
Мощность (кВт)
1.5
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 25-210

Вертикальный многоступенчатый насос Calpeda MXV-B 25-210

i
Макс. Расход (м3/час)
4.5
Макс. давление (м.в.ст.)
105.79
Мощность (кВт)
1.5
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 32-403

Вертикальный многоступенчатый насос Calpeda MXV-B 32-403

i
Макс. Расход (м3/час)
8
Макс. давление (м.в.ст.)
31
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 32-404

Вертикальный многоступенчатый насос Calpeda MXV-B 32-404

i
Макс. Расход (м3/час)
8
Макс. давление (м.в.ст.)
41.29
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
Вертикальный многоступенчатый насос Calpeda MXV-B 32-405

Вертикальный многоступенчатый насос Calpeda MXV-B 32-405

i
Макс. Расход (м3/час)
8
Макс. давление (м.в.ст.)
51.52
Мощность (кВт)
1.1
Обороты в минуту
2900
Напряжение (В)
220/380
Добавить
1 3 4 ...28

Вертикальные многоступенчатые насосы - справочная информация

Вертикальные многоступенчатые насосы получили своё название благодаря большому количеству ступеней нагнетания давления, а также вертикальному расположению корпуса. Они применяются там, где необходимо получить высокое давление на выходе. В частности, за рубежом они используются для водоснабжения небоскребов и прочих высотных сооружений. Они также используются для оборудования бустерных станций и крупных ирригационных систем. Могут применяться для наполнения водонапорных хранилищ, находящихся на значительной высоте.

Вертикальные многоступенчатые насосы

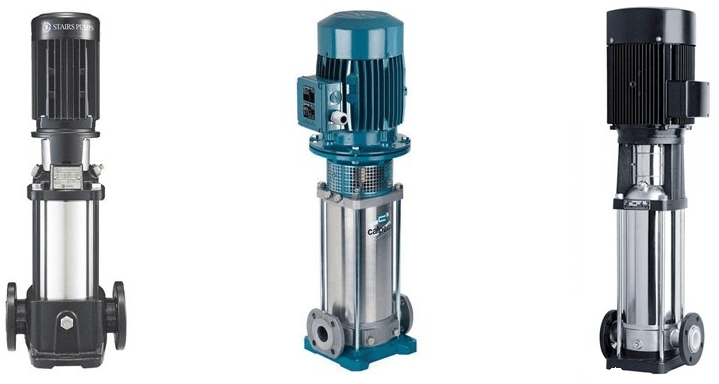

Рис. 1 – Различные варианты реализации вертикальные многоступенчатых насосов

Эти насосы характеризуются очень высоким напором и давлением. Они очень надежны, и могут работать беспрерывно в течение длительного периода времени. Обычно ограничение температуры перекачиваемой среды составляет обычно 90-120 °С. Напор, обычно, составляет от 30 до 50 метров, а производительность от 1 до 250 кубометров в час. Корпуса изготавливаются из толстостенной нержавеющей стали, потому что необходимо выдерживать высокое давление на верхних ступенях. Этот тип насосов выгодно отличается компактными размерами и массой, что делает существенно проще транспортировку и монтаж. Вертикальное расположение корпуса позволяет устанавливать их в специально подготовленных нишах, либо в шахтах, в которых установлены трубы.

Принцип работы и устройство

Многоступенчатые вертикальные насосы приводятся в работу при помощи электрического двигателя, а затем и перекачиваемой среде, которая проходит через несколько рабочих колёс, которые вращаются на одном валу. Корпус при этом имеет секционную конструкцию. По сути, можно сказать, что в одном корпусе работает сразу несколько насосов. Напор, создаваемый многоступенчатым насосом равен сумме напоров, создаваемых каждым рабочим колесом в отдельности. На многоступенчатые вертикальные насосы распространяется специальный отечественный стандарт - ГОСТ 10407—83. Согласно ему температура рабочей среды должна быть от 60 до 105 градусов, а также сортамент разделяется на две большие подгруппы: стандартные и высокооборотные модели. Сортамент от зарубежных производителей часто выходит за рамки этого стандарта, благодаря тому, что каждый производитель использует авторские запатентованные решения для улучшения характеристик.

Корпуса насосов этого типа состоят из определенного количества дискретных секций. Их должно быть ровно на 1 меньше, чем количество ступеней насоса, что обусловлено расположением первого колеса прямо в передней крышке. Это конструктивное решение позволяет уменьшить геометрические размеры насоса. Количество секций может быть регулируемым, и тогда напор будет уменьшаться, но при этом подаваемый объём будет неизменным. Обычно крышки насоса делают литыми, и они сопряжены с всасывающим и выпускающим патрубками соответственно. Во всасывающей секции обязательно устанавливается сальник, который снабжается гидрозатвором. Вода к нему подводится по специальной трубке, которая может быть расположена по-разному, в зависимости от модели и модификации.

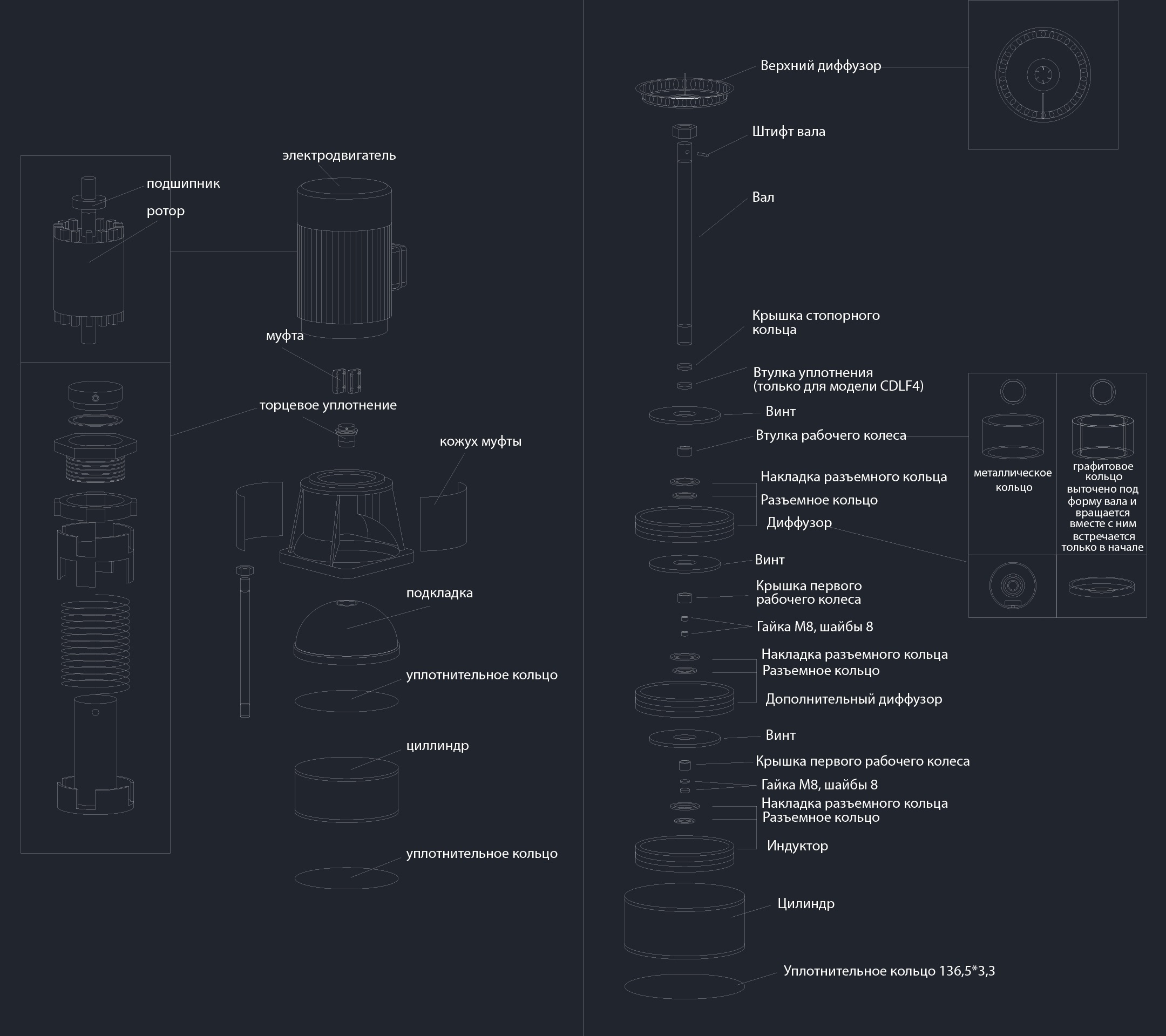

Устройство вертикального многоступенчатого насоса

Рис. 2 – Принципиальная схема устройства вертикального многоступенчатого насоса
1 – корпус двигателя, 2 – вал, 3 – корпус насоса, 4 - силовое уплотнение, 5 – импеллер, 6 – стенка камеры, 7 – внешний защитный кожух, 8 – подшипник, 9 – кольцевое уплотнение, 10 – подшипник, 11 – опоры насоса, 12 – кольцевая резиновая прокладка, 13 – нижний опорный подшипник, 14 – опорная утяжеляющая плита

Обычно количество колёс в вертикальных многоступенчатых насосах может колебаться от 2 до 10 штук. Перекачиваемая среда постепенно проходит от одного рабочего колеса к другому по специальному каналу, после чего она проходит лопасти следующей ступени. Направляющие каналы образуют так называемый направляющий аппарат. Уплотнение этой части и рабочих колёс выполняется посредством специальных колец из материала PPTE.
Основной проблемой всех многосекционных насосов считается прирост гидравлического усилия на оси. Оно возникает при так называемой приосевой подаче рабочей среды. Для того, чтобы снизить эффект от этого явления, на оси устанавливаются специальные устройства для разгрузки. Они выглядят как толстый диск, принимающий на свою плоскость часть давления. Он усилен так называемой гидравлической пятой. Для некоторых конструкций насосов, особенно для тех, что выпускаются с парой рабочих колес, характерно разнонаправленное вращение, поэтому усилие, возникающее на оси, взаимно компенсируется. Также для подавления эффекта от этого явления поверхность корпуса покрывают специальными спиральными рассеивающими каналами, существенно повышающими площадь поверхности. Обычно их изготавливают при помощи литья, а не методом нарезки.
Вертикальные многоступенчатые насосы с нормальной скоростью вращения обычно изготавливаются в секционном исполнении, а рабочие колеса находятся у осевых входов. Они могут обеспечить подачу объёма от 8 до 860 кубометров в час, а напор регулируется от 40 до 1500 метров. При этом у данного типа насосов есть определенные ограничения по высоте всасывания – не более 7 метров, и то не для всех моделей. Обычно этот показатель находится на уровне 4 метров. Насосы характеризуются высоким КПД, вплоть до 80%.
Высокооборотные модели имеют повышенную подачу, от 40 до 1000 кубометров в час, а также напор от 136 до 1980 метров. Для насосов такого типа обязательно наличие подпора на 3-6 м, и их КПД также доходит до 80%.

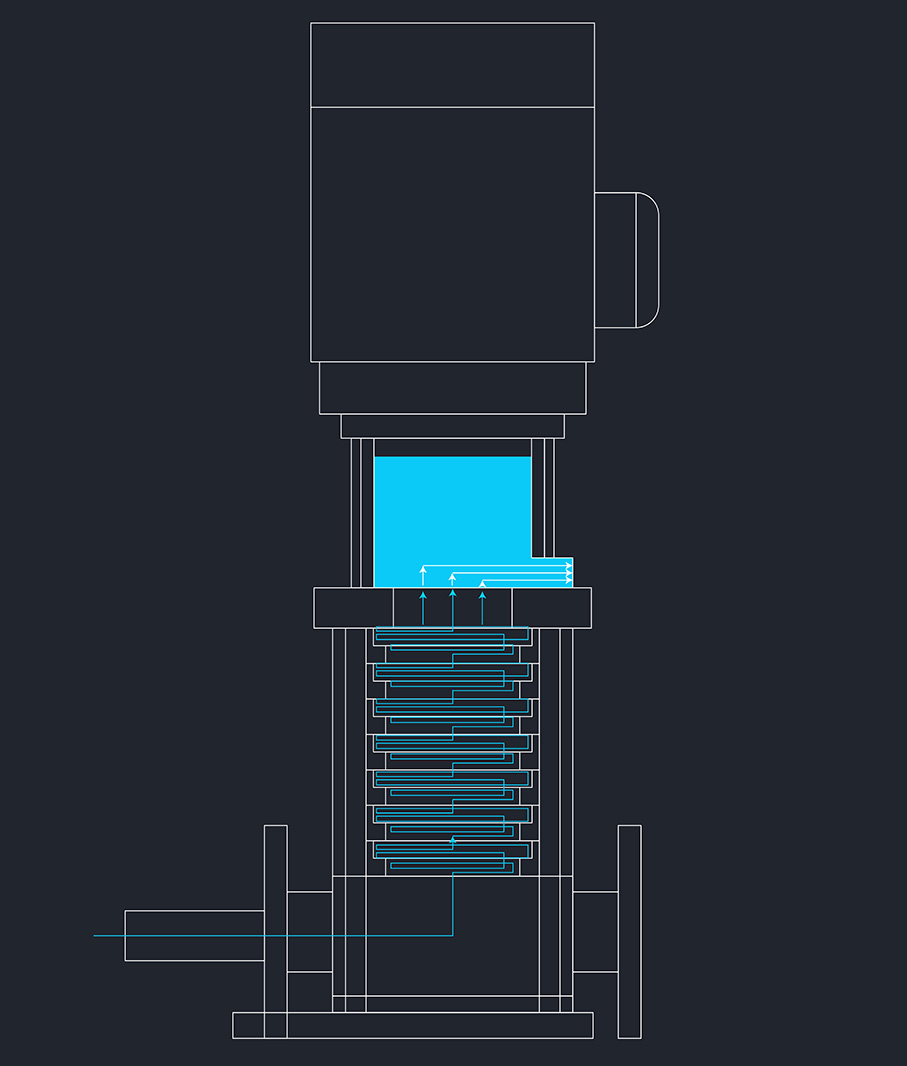

Нагнетающая часть вертикального многоступенчатого насоса

Рис. 3 - Нагнетающая часть вертикального многоступенчатого насоса может состоять из большого количества крыльчаток.

Особо мощный напор этих насосов позволяет использовать их там, где другие насосы не справятся. Например, для откачки воды из шахт горнорудной промышленности. Они до такой степени надежные, что бывают шахты, находящиеся в постоянном затоплении, но насосы не дают заполнить подземелье. Именно такими насосами оснащают пожарную технику, применяемую для тушения башен и прочих очень высоких зданий. Также они нашли и бытовое применение.
Основным конструктивным преимуществом многоступенчатых вертикальных насосов можно считать то, что секции можно убирать или добавлять. С одной секцией это будет обычный центробежный насос. При этом стоит отметить, что КПД таких насосов невелик, но такой подачей при таких малых габаритах не обладает ни один из типов. Разборка их также достаточно сложная.

Сфера использования

- Откачивание жидкости из колодцев и шахт в горнорудной промышленности.
- Могут использоваться в качестве погружного насоса для очень глубоких скважин.
- Подача питьевой и технической воды на значительную высоту, в жилых домах, производственных помещениях и сооружениях. Например, при помощи такого насоса удобно заполнять водонапорную башню.
- В пожарных системах для тушения пожаров на большой высоте.
- Могут использоваться на станциях водоснабжения для повышения давления в трубопроводе.

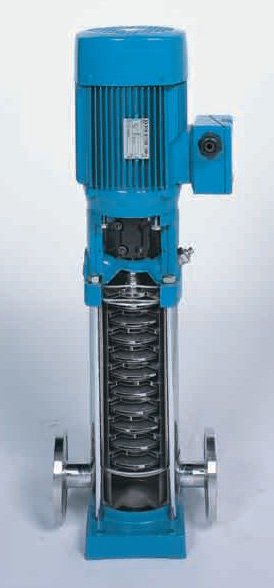

Вертикальный многоступенчатый насос с закрытыми крыльчатками в разрезе

Рис.4 – Вертикальный многоступенчатый насос с закрытыми крыльчатками в разрезе.

- Используются в сельском хозяйстве для быстрого наполнения больших емкостей, а также для нагнетания давления. Эти насосы могут использоваться для бесперебойного водоснабжения фермы или птичника.
- В промышленных системах водоснабжения на различных технологических линиях.
- В установках для мойки, а также в очистных сооружениях и на станциях аэрации
- В системах питания водогрейных котлов и различных отопительных систем.
- Мощные системы фильтрации воды, включая обратноосмотические технологии.
- Сами производители часто позиционируют свои насосы как многоцелевые.

Преимущества

- Вертикальные многоступенчатые насосы имеют достаточно простую конструкцию, которая позволяет использовать широкий ассортимент материалов для улучшения качества передачи перекачиваемой среды.
- Они занимают очень малую площадь, поэтому могут быть размещены в специальных обслуживаемых нишах в общей шахте вместе с трубами, что даёт дополнительную звуковую изоляцию.
- Центробежные насосы могут работать едва ли не на любой скорости вращения, поэтому двигатель можно присоединять посредством прямого привода, что существенно упрощает конструкцию, а также делает насосы более компактными.
- Вертикальные многоступенчатые насосы обеспечивают равномерность потока перекачиваемой среды, а также демонстрируют отличную стабильность показателей в любой момент работы.
- Они могут работать практически месяцами, не выключаясь и без каких-либо последствий.
- Затраты на техническое обслуживание этого типа насосов намного меньше, чем для любого другого насоса, обеспечивающего мощную подачу.

Пример подключения вертикального многоступенчатого насоса

Рис.5 – Пример подключения вертикального многоступенчатого насоса для водоснабжения высотного здания.

- Для этих насосов допустимо короткое время работы на холостом ходу. Обычно за это время успевают сработать аварийные системы отключения питания, либо производится ручное отключение. Насос за это время не повреждается.
- Если сравнить в одном размере вертикальные многоступенчатые насосы и любой другой тип, то первые будут намного меньше в размерах при одинаковой производительности.

Недостатки

- В одноступенчатом исполнении такой насос не представляет никакого интереса, потому что он развивает крайне низкое давление, а его КПД очень мал, и может не доходить до 30%.
- Многоступенчатые насосы очень сложны в производстве, поэтому стоят они недешево.
- Для уменьшения количества ступеней необходимо вращение на более высоких скоростях, что, в свою очередь, предъявляет высокие требования к материалам насоса.

Разрушение крыльчатки вертикального многоступенчатого насоса

Рис. 6 – Разрушение крыльчатки на одной из верхних ступеней из-за сухого хода

- Обычно эти насосы не обладают самовсасыванием, что существенно затрудняет процесс запуска при определенных условиях.
- Существует жесткое ограничение по вязкости перекачиваемой среды, так как осевые силы существенно возрастают.
