Насосы для канализации с измельчителем

Это центробежный погружной насос: герметичный электродвигатель и проточная часть собраны в одном корпусе и разделены торцевыми уплотнениями. Отличие от обычного фекального насоса — на входе. Перед рабочим колесом стоит режущий механизм, и всё, что затягивает в насос, сначала проходит через него.

У серий режущий узел устроен по-разному:

• Zenit GR — треугольный нож и пластина с заточенными отверстиями. У GR bluePRO и GRS это более 69 000 срезов в минуту.

• Pedrollo Tritus — режущий механизм из закалённой нержавеющей стали AISI 440C.

• Zenova WQQG и Fancy WQAS — измельчитель совмещён с рабочим колесом из нержавеющей стали (AISI 304 у Zenova, 20Cr13 у Fancy).

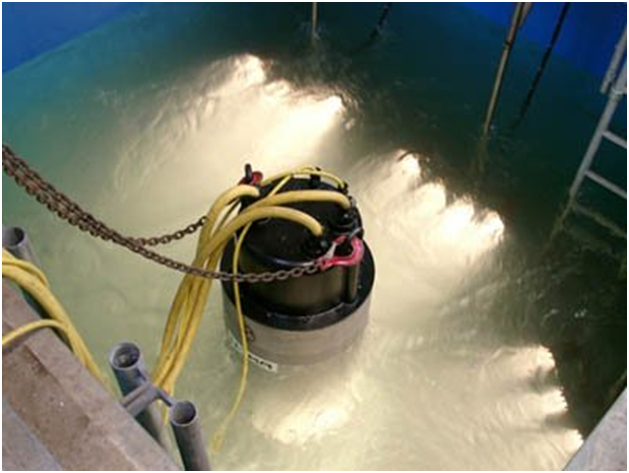

Двигатель охлаждается жидкостью, в которую погружён насос, поэтому у каждой серии есть минимальный уровень стоков. У Zenova WQQG и Fancy WQAS — до середины корпуса двигателя, у Pedrollo Tritus при непрерывной работе — 30–35 см в зависимости от модели.

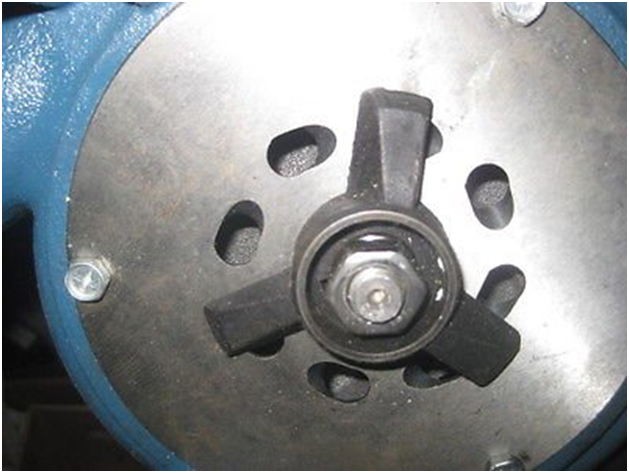

Рис. 1 – Режущий нож насоса

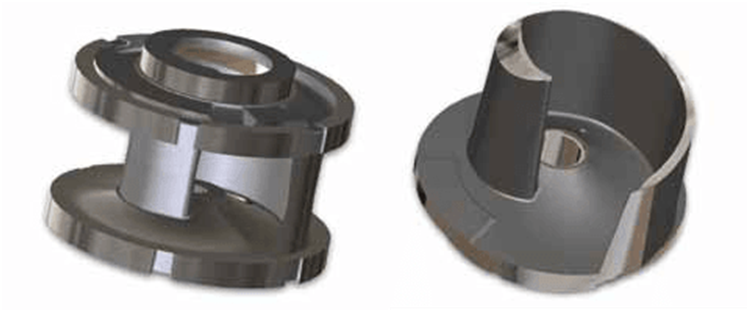

Крыльчатка этих насосов может быть как открытого, так и закрытого типа. Подробнее о видах крыльчатки можно прочитать в разделе «Принцип действия и принципиальная схема дренажного насоса».

Zenova WQQG — основная серия для КНС жилых домов, объектов ЖКХ и небольших производств. Корпус из чугуна HT250, рабочее колесо и вал из нержавеющей стали AISI 304. Часть моделей есть на складе, гарантия 18 месяцев.

Fancy WQAS — когда нужна большая подача: от 100 до 700 м³/ч, патрубки до 300 мм. Это насосы для городских и промышленных КНС и очистных сооружений. Двигатели на 2 и 4 полюса: двухполюсные модели (в обозначении «/2») дают больший напор, четырёхполюсные («/4») — большую подачу.

Pedrollo Tritus — небольшая подача при высоком напоре: модель на 3 кВт поднимает стоки на 44,5 м. Подходит для частного дома, коттеджа, кафе. У однофазных моделей встроенная тепловая защита, кабель 10 м в комплекте.

Zenit GR — три линейки под разные задачи. GR bluePRO (0,74–1,5 кВт) и GRS (0,9 кВт) рассчитаны на частные дома и небольшие здания, GRG (1,8–5,5 кВт, 380 В) — на профессиональное применение. Самая большая допустимая глубина погружения в категории — 20 м, до 20 пусков в час.

1. Состав стоков. Волокна, салфетки, бумага, средства гигиены — задача для измельчителя. Песок, щебень и металл нож не разрежет: для таких стоков нужен другой тип насоса (см. ниже).

2. Рабочая точка. Нужны расход и напор: высота подъёма плюс потери в трубе. Подбирайте по рабочей точке из карточки, а не по максимальным значениям. Пример: у Zenova 65WQ25-17-2.2QG максимум 50 м³/ч и 26,5 м, а рабочая точка — 25 м³/ч при 17 м.

3. Напорная линия. У Pedrollo и Zenit патрубки 1¼–2″, у Zenova — 50–150 мм, у Fancy — 80–300 мм.

4. Электросеть. На 220 В работают модели до 2,2 кВт. Всё, что мощнее, — только 380 В.

5. Глубина резервуара. Zenova WQQG и Fancy WQAS — до 5 м, Pedrollo Tritus — до 10 м, Zenit GR — до 20 м.

6. Среда. Температура стоков у всех серий — до +40 °C. Допустимый pH: 6–10 у Zenova WQQG, 4–10 у Fancy WQAS, 6–14 у Zenit GR. Плотность — до 1300 кг/м³ у Zenova и до 1200 кг/м³ у Fancy.

Если сомневаетесь в расчёте, пришлите нам расход, высоту подъёма, длину и диаметр трубы — подберём модель.

Насосы Zenova WQQG и Fancy WQAS устанавливают двумя способами:

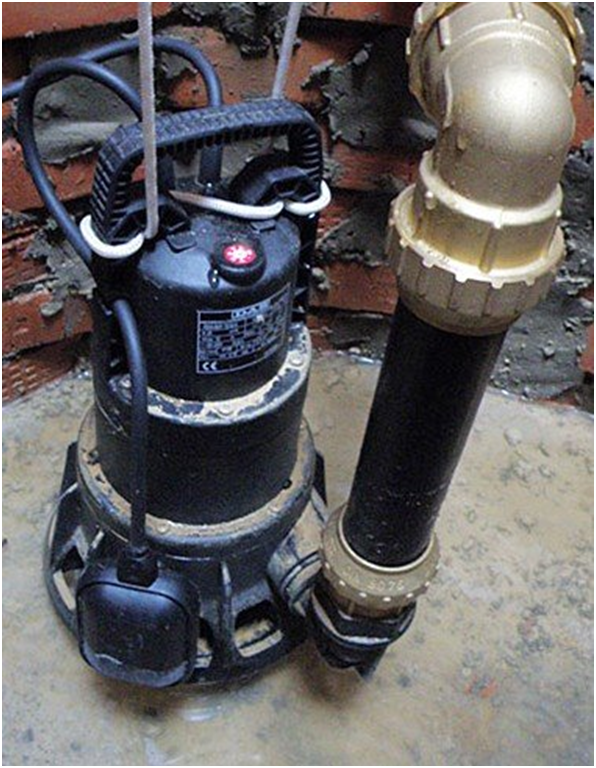

• Переносная установка. Насос стоит на дне резервуара, к патрубку подключён шланг или фланцевое колено. Поднимают его цепью за рым-болты.

• Стационарная установка. Нижняя полумуфта закреплена на дне, насос опускают по направляющим трубам, и он стыкуется с напорной линией под собственным весом. Для обслуживания насос поднимают по тем же направляющим — спускаться в резервуар не нужно. Быстросъёмная муфта в комплект не входит и подбирается по диаметру патрубка.

Поднимать насос за кабель нельзя.

Zenova WQQG и Fancy WQAS работают только в комплекте со шкафом управления: он защищает двигатель от короткого замыкания, перегрузки и потери фазы. К нему же подключают термодатчик, встроенный в статор, и поплавковые выключатели, которые запускают и останавливают насос по уровню. Для Zenova есть контрольная панель на 380 В и на 220 В для насосов от 0,75 до 4 кВт. Панели, поплавки, муфты и уплотнения собраны в разделе «Запчасти и аксессуары».

На напорной линии ставят обратный клапан и задвижку. Раз в полгода у Zenova и Fancy проверяют масло в масляной камере: если оно помутнело или его осталось меньше 30 %, масло меняют. Если насос надолго остаётся без работы, особенно зимой, его поднимают из резервуара.

Чем насос с измельчителем отличается от обычного фекального?

Фекальный насос пропускает включения целиком через широкий проход. Насос с измельчителем их режет, поэтому не забивается волокнами и может работать на напорную трубу меньшего диаметра.

Есть ли модели на 220 В?

Да, мощностью до 2,2 кВт. У Zenova WQQG это модели с окончанием «_220», у Pedrollo — серия TRm, у Zenit — модели с буквой M в конце кода (например, A1CM5).

Нужен ли шкаф управления?

Для Zenova WQQG и Fancy WQAS обязательно: без него двигатель остаётся без защиты от перегрузки и потери фазы. У однофазных Pedrollo Tritus тепловая защита встроена в двигатель.

На какую глубину можно опускать насос?

Zenova WQQG и Fancy WQAS — до 5 м, Pedrollo Tritus — до 10 м, Zenit GR — до 20 м.

Можно ли откачивать насос досуха?

Нет. Двигатель охлаждается стоками, поэтому уровень не должен опускаться ниже минимального: у Zenova и Fancy это середина корпуса двигателя. Уровень отключения задают поплавком.

Можно ли регулировать насос частотным преобразователем?

Zenova WQQG да, в пределах 35–65 Гц. Симисторные и тиристорные регуляторы использовать нельзя.

• Металл, камни, стекло. Режущий механизм рассчитан на волокна и мягкие включения. Болт или гайка могут заклинить насос. У Zenova WQQG поломка из-за предметов, которые невозможно разрезать, не считается гарантийным случаем.

• Стоки с большим количеством песка. Абразив изнашивает режущие кромки. У Fancy WQAS массовая доля механических примесей — не более 2 %.

• Горячие стоки. Предел для всех серий — +40 °C.

• Взрывоопасные и легковоспламеняющиеся жидкости.
