Насосы фекальные погружные

1. Принцип работы

Фекальные погружные насосы работают по тому же принципу, что и обычные центробежные насосы. Им присущи все достоинства и недостатки динамических устройств. Минимальная глубина погружения обусловлена тем, что для начала работы такого насоса необходимо, чтобы определенная сила давления на глубине могла продавить перекачиваемую среду до крыльчатки.

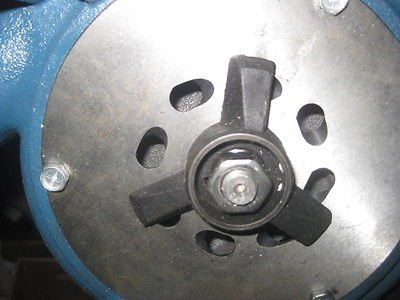

Рис. 2 – Режущий нож насоса

Максимальная глубина погружения ограничена герметичностью корпуса электродвигателя.

2. Принципиальная схема устройства

Все фекальные насосы относятся к классу центробежных насосов. Так как они уже подробно рассмотрены на нашем сайте, опишем конструктивные особенности данного типа насосов по области применения.

- Крыльчатка этих насосов может быть как открытого, так и закрытого типа. Подробнее о видах крыльчатки можно прочитать в разделе «Принцип действия и принципиальная схема дренажного насоса» Количество лопастей по сравнению с обычными центробежными насосами может быть уменьшено, чтобы препятствовать забиванию волокнистых измельченных фрагментов между лопастями. Также крыльчатки погружных фекальных насосов имеют неспецифические для центробежных конструкций углы изгиба лопастей.

Рис. 3 - Однолопастная крыльчатка фекального насоса

- Фекальные погружные насосы обязательно имеют специальную подставку для установки на дно. Она не препятствует всасыванию.

- Для пуска насоса не нужно заводить жидкость в камеру, потому что она сама проникает туда под давлением на глубине, которая указана в инструкциях как минимальная глубина погружения.

- Автоматическое включение насоса возможно благодаря поплавочному датчику, который запускает агрегат при достижении определенного уровня стоков в яме.

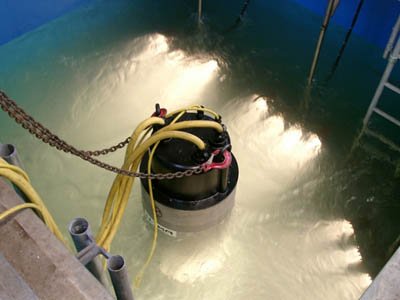

Рис. 4 – Установка насоса в дренажный колодец

- Режущие механизмы могут иметь различную конструкцию. Чаще всего это решетка, притертая к ножу, подобная той, которая установлена в обычной мясорубке. Редко на насосах с боковым всасыванием устанавливается гильотинная вращающаяся система из трубок-лезвий с вырезами. Обычно измельчители совершают десятки тысяч резов в минуту, что позволяет разрезать даже твердые включения, такие, как ветви, синтетические веревки и т.д. Обычно лезвия режущего механизма делаются самозатачивающимися, чтобы увеличить срок между профилактическими осмотрами насоса.

- Эти насосы могут быть реализованы во взрывобезопасном исполнении.

- Кожух электродвигателя и кабеля этого типа насосов обязательно герметичны.

- Обычно выходной патрубок этих насосов относится к фланцевому типу.

- Двигатели насосов для бытовых нужд работают от 220В, а насосов для промышленных нужд – от 380 В.

• Очистка ливневых ям. Обычно в таких местах скапливается большое количество мусора, поэтому очистить яму поможет фекальный насос с функцией завихрения потока и измельчения. Он сможет быстро выбрать даже слежавшиеся на дне листья, веточки и бытовой мусор, попавший в яму.
• Очистка затопленных подвалов, трюмов суден и прочих помещений. Большая производительность и значительная высота перекачки рабочей среды позволяют использовать эти насосы для таких целей. Например, если был затоплен подвал с зерном. Продукцию уже не спасти, но можно быстро убрать помещение в считанные часы.
• При земельных работах, когда в яму постоянно набирается вода. Такое оборудование пригодится тем, кто занимается очисткой колодцев от мусора, потому что насос сможет выкачивать воду быстрее, чем она будет набираться снова.
• Фекальные погружные насосы часто используют археологи при подъёме крупных предметов в зоне затопления. Например, таким образом поднимают со дна водоёмов и болот потерянную военную технику времен Великой отечественной войны.
• Для создания напорной канализации. Могут устанавливаться на значительном удалении от здания, потому что такой насос при включении может протаскивать всё, что угодно. Если установлен насос с измельчителем (к примеру, Zenit GR), то это лучшее решения для различных перерабатывающих хозяйств, где в сточные воды могут попадать различных органические остатки. Например, на птицефабрика стоки от перосъёмных машин состоят из воды и перьев, с которыми легко справится фекальный погружной насос.

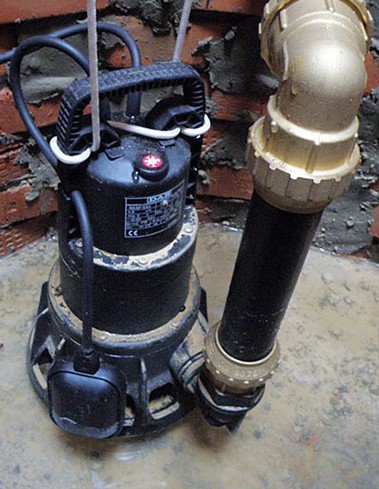

Рис. 5 – Стационарная установка фекального насоса в новый колодец

• Могут использовать не только в качестве насоса для сточных вод, но также как и насос на производственной линии. Например, при обработке картофеля его очистки могут использоваться для получения крахмала или высокопитательных кормовых смесей для свиноферм. Обычно очистки получаются очень крупными. Такая масса проходит незначительное обезвоживание не специальных решетах, а затем её протягивает и измельчает фекальный насос.
• Этот тип насосов может использоваться для очистки септиков. Для того, чтобы происходило его автоматическое включение, обычно насос оборудуют поплавком, который включает устройство при достижении определенного уровня сточных вод в резервуаре.
• Фекальные погружные насосы могут использоваться для отвода любого типа стоков, которые не противоречат техническим условиям эксплуатации этого типа оборудования, но в некоторых случаях необходимо использовать взрывозащищенное исполнение.

Погружной насос может устанавливаться как стационарно, так и мобильно. Мобильная установка заключается в возможности в любой момент достать насос без спуска в резервуар, а вот при стационарной установке придётся опустошать резервуар и спускаться за насосом вниз.

• Малый уровень шума, потому что большинство этих насосов работают ниже уровня земли. Их включение практически не слышно, но необходимо соблюдать расстояние от жилых строений по норме.
• Насосы с измельчителями могут легко разрезать любые органические остатки, поэтому они незаменимы в стоках с твердыми включениями. Для примера, они могут справляться даже с жесткой древовидной ботвой остатков кукурузного силоса в сельском хозяйстве.
• Сравнительно компактные размеры, как для такой большой проделываемой работы.
• Эти насосы достаточно просто устанавливать, если не брать во внимание их массу. Подключение может осуществлять любой профессиональный сантехник.
• Долгое время не нуждаются в обслуживании, а при правильном проектировании резервуара их не нужно извлекать на зиму.
• Обладают высоким запасом прочности, которого достаточно в рамках выполняемых задач.

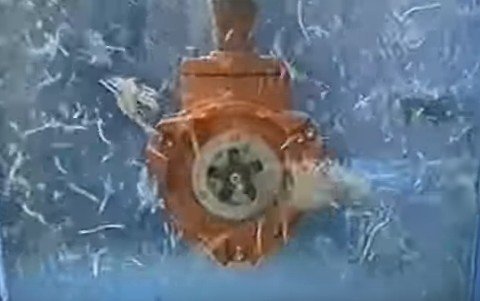

Рис. 6 – Фекальный погружной насос разрезал большую тряпку за 0.3 сек. (подводная съёмка)

• Могут работать на значительной глубине погружения, что позволяет использовать их для осушения водоёмов, колодцев и крупных канализационных коллекторов.
• Сравнительно небольшая стоимость насосов для бытовых нужд.
• Охлаждение насоса осуществляется за счёт перекачиваемой среды, потому что он обычно погружен в неё. Этим обеспечивается минимальная глубина погружения.
• После того, как насос погружен, он не нуждается в сторонней помощи для начала работы.
• Высокая сопротивляемость всем видам анаэробной и химической коррозии.
• Могут использовать не только для откачки грязных вод, но также и для подачи чистой технической воды в случае необходимости.
• У этого типа насосов есть небольшая экономия энергии за счёт того, что частично жидкость попадает вовнутрь насоса под давлением, которое образуется на глубине.
• Механизм определения уровня жидкости в резервуаре очень прост, и основан на принципе обычного поплавка.

• Насосы с чугунным корпусом могут иметь огромную массу (до нескольких сотен килограммов), что существенно усложняет монтаж изделия в выгребной яме. Для этого необходимо прибегать к использованию крана.
• Некоторые модели имеют строгие ограничения по температуре перекачиваемой среды, поэтому неосторожное обращение с ними или забывчивость хозяев может быстро вывести аппарат из строя.
• Достаточно высокая цена насосов с измельчителем, чтобы можно было покупать их для бытовых нужд одного частного домовладения.
• Насосы с режущим механизмом для бытового использования имеют один серьезный недостаток – при попадании крупного абразивного фрагмента в систему возможен полный выход насоса из строя или его заклинивание. Например, к таким проблемам может привести случайно попавшая в систему гайка или болт.
• Мощность такого насоса прямо пропорциональна его производительности. Соответственно и сильно увеличивается расход электроэнергии. Поэтому к экономичным насосам они никак не относятся.
• Сложно подобрать насос для конкретной готовой канализационной системы. Здесь будет более уместно строить систему под требования того или иного насоса. Часто случается так, что мощности либо слишком много, либо слишком мало.
• Для подключения насоса к уже существующей канализации часто требуется большое количество переходников, а также под сам насос в яме необходимо сооружать жесткую платформу.
• Фекальные погружные насосы имеют такую характеристику как минимальная глубина погружения. Это означает, что выбрать определенные выгребные ямы до самого дна просто не получится.
• Ограниченное количество циклов включения/выключения в час. Этот недостаток устраняется подбором насоса по мощности, а также увеличенным объёмом ёмкости.
