Герметичные насосы с магнитной муфтой - справочная информация

Если необходимо обеспечить полную герметичность при работе центробежного насоса (то есть когда даже малейшие утечки из насоса недопустимы), используют насосы с магнитной муфтой. Вал двигателя и вал насоса никак не соединены между собой, а значит нет необходимости делать отверстие в корпусе насоса для выхода вала. Крутящий момент передается с помощью постоянных магнитов, один из которых прикреплен к валу насоса, а другой к валу двигателя.

Первым промышленным насосом с магнитной муфтой стало изделие американской компании HMD, которое увидело свет в 1949 году. Ранние поколения магнитных муфт обладали весьма низким КПД. Дело в том, что ведущий и ведомый магниты конструкции не прикасаются друг к другу непосредственно. Они разделены корпусом насоса. Чем толще корпус, тем больше расстояние и тем больше магнитные потери. Сама по себе задняя часть корпуса насоса (герметизирующий стакан) должна быть изготовлена из материала с низкой электропроводностью (например, Хастеллой). Современные запатентованные гибридные технологии позволяют некоторым производителям снизить эти потери и тем самым довести КПД до уровня обычных насосов с уплотнениями.

Некоторые разновидности насосов с магнитной муфтой

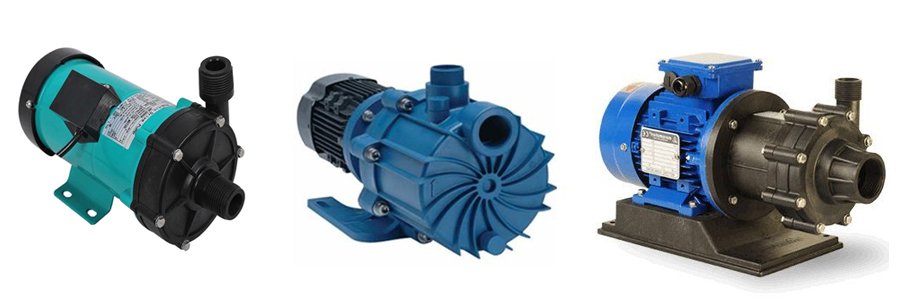

Рисунок 1. Несколько примеров насосов с магнитной муфтой. Цифра 1 - небольшой насос из полипропилена фирмы Iwaki (Япония). Цифра 2 - cреднеразмерный насос из PVDF фирмы T-MAG (США). Цифра 3 - среднеразмерный насос из нержавеющей стали фирмы Sanwa (Япония). Цифра 4 - мощный насос в металлическом корпусе (футеровка тефлоном) фирмы Richter ( Германия).

Чаще всего насосы с магнитной муфтой используются при перекачивании химически активных или токсичных жидкостей. Здесь более высокая стоимость магнитной муфты (по сравнению с механической муфтой) с лихвой компенсируется безопасностью рабочего процесса и отсутствием необходимости обслуживать уплотнения насоса. Более высокая цена магнитной муфты ограничивает ее применение, поэтому в недорогих насосах для воды магнитная технология используется редко. Большинство насосов с магнитной муфтой химические, они изготавливаются из химически стойких полимеров (полипропилен, различные фторопласты) или из таких металлов, как нержавеющая сталь или различные хастеллои.


Устройство магнитной муфты

насос с магнитной муфтой

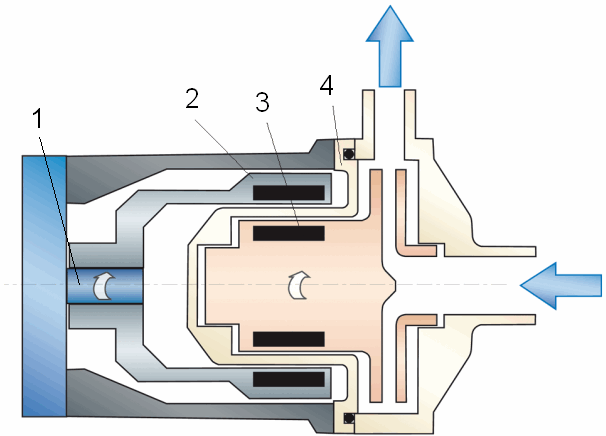

Рисунок 2. На изображении схематично показан насос с магнитной муфтой. Вал двигателя (1) не заходит в корпус насоса. Вместо этого он вращает ведущий магнит (2). Тот, в свою очередь, заставляет вращаться ведомый магнит (3), который находится внутри корпуса насоса (4). Ведомый магнит приводит в движение рабоче колесо.

Нет отверстий - нет утечек. Таким девизом следовало бы сопровождать разговоры о герметичных насосах. Задняя часть корпуса насоса является цельной, поскольку вал рабочего колеса находится полностью внутри насоса. Приводить в действие насос удается за счет присутствия в нем двух редкоземельных магнитов - ведущего и ведомого. Ведущий магнит соединен с валом двигателя, а ведомый - с валом рабочего колеса. Таким образом двигатель умудряется передавать свою энергию на рабочее колесо "на расстоянии".

Основные элементы насоса с магнитной муфтой

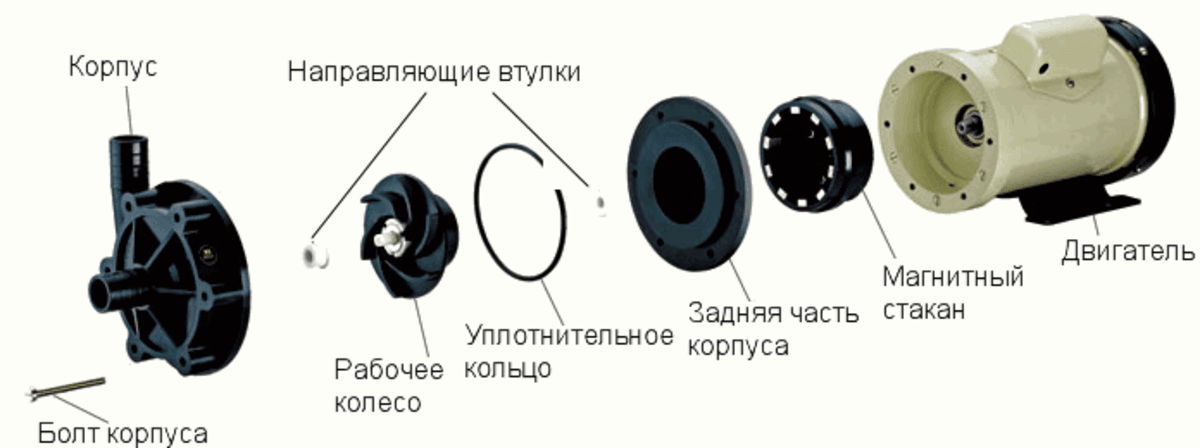

Рисунок 3. На изображении показаны основные элементы маленького насоса с магнитной муфтой. Обратите внимание на направляющие втулки. Именно они являются "слабым" звеном насоса. Обычно их делают из тефлона, и они не любят сухой ход, а также боятся твердых частиц. Использование других материалов позволяет повысить стойкость втулок. Карбоновые втулки не так боятся сухого хода, а втулки из карбида кремния (SiC) более устойчивы к твердым частицам.

Преимущества и недостатки герметичных насосов с магнитной муфтой

Сначала поговорим о плюсах +
1. Главный и основной плюс магнитной муфты заключается в полном отсутствии утечек перекачиваемой жидкости. Любые механические уплотнения, даже от самых лучших производителей, допускают определенное количество утечек, которые необходимы для смазывания поверхности уплотнительных колец. Исключить утечки возможно только при использовании сдвоенных механических уплотнений и применением специальной затворной жидкости. Это дорого и сложно в обслуживании. Герметичные насосы с магнитами в этом смысле куда проще и практичнее.
2. Удобство в обслуживании. Упомянутые механические уплотнения через некоторое время выходят из строя по мере естественного износа. Их необходимо проверять и заменять. Что касается магнитной муфты, то срок службы магнитов третьего поколения составляет нескольких десятков и даже сотен лет, намного больше срока службы самого насоса.

Теперь скажем о свойствах, которые нельзя отнести к плюсам или к минусам =
1. КПД передачи момента. Если раньше магнитная муфта существенно проигрывала механической передаче момента из-за магнитных потерь, то новые поколения магнитных муфт позволяют передавать крутящий момент привода с эффективностью, близкой к 100%.
2. Температура перекачиваемой жидкости. Стандартные магнитные муфты способны работать при температурах перекачиваемой жидкости до +200 °C, однако усложнение конструкции (дополнительная теплоизоляция или подвод охлаждающей жидкости) позволяет работать с температурами до +400 °C. Примерно такие же рабочие температуры допустимы и для механических уплотнений. Более высокую температуру без подвода дополнительного охлаждения (до +300 °C) допускают лишь сальниковые набивные уплотнения, которые используются крайне редко из-за неудобства обслуживания.
Значительная часть герметичных насосов допускают значительно меньшие максимальные температуры, что обусловлено прочими элементами насосов, а не магнитными муфтами.
3. Цена вопроса. Насосы с магнитной муфтой стоят несколько дороже своих традиционных собратьев, что объясняется высокой стоимостью материалов, из которых изготовлены магниты. Они могут быть изготовлены из сплавов неодима, самария, кобальта. Наиболее эффективным на сегодняшний день считается сплав NdFeB (неодим-железо-бор), который относится к магнитам третьего поколения.  В последние годы стоимость герметичных магнитных муфт снижается, отличие в стоимости по сравнению со стандартными насосами уже не многократное. В среднем разница в цене составляет 20-40%.

И, наконец, не обойтись без минусов -
1. Главным врагом насосов с магнитной муфтой являются твердые частицы в перекачиваемой жидкости. Большинство моделей таких насосов допускают лишь частицы не более 0,1 мм в диаметре. Применение втулок рабочего колеса из карбида кремния позволяет несколько повысить стойкость насосов к частицам, но даже для самых продвинутых моделей насосов диаметр твердых включений не должен превышать 1 мм.
2. Герметичные насосы не любят сухого хода. Основная проблема заключается в использовании дополнительного подшипника (втулки) рабочего колеса, который находится внутри герметизирующего стакана. Эта втулка быстро перегревается при сухом ходе. Большинство производителей рекомендуют использовать автоматику защиты от сухого хода. Подробнее о борьбе с сухим ходом мы расскажем чуть ниже.
3. Тяжесть переносимых нагрузок. Магнитная муфта несколько хуже переносит радиальные биения вала насоса по сравнению с механическими уплотнениями. Эти биения возникают, когда насос работает не в точке оптимального КПД (чем дальше от точки, тем биения выше). Поэтому для насоса с магнитной муфтой весьма важно работать при оптимальных параметрах сети.
4. Возможность размагничивания. Этот минус условный. Современные магнитные муфты совсем не боятся металлических предметов, расположенных рядом с насосом (в отличие от своих предков). Однако помещать насосы в сильные магнитные поля не стоит.

Защита от сухого хода для насосов с магнитной муфтой

Как уже было сказано выше большинство насосов с магнитным приводом на дух не переносят сухой ход. Он для них смертелен. Если в линии не будет жидкости насос может сгореть за несколько десятков секунд. В то же время многие производители постоянно бьются над решением этой технической задачи и достигают определенных успехов на этом пути. Ниже мы покажем основные пути решения вопроса сухого хода для герметичных насосов.

1. Использование специальной автоматики
Защита от сухого хода для насосов с магнитной муфтой
Рисунок 4. Устройство защиты от сухого хода американской фирмы MagnaTex

Специальные устройства считывают потребляемую двигателем насоса мощность. Если насос начинает работать в режиме сухого хода, то устройство поймет это по изменившейся потребляемой мощности и отключит насос. Это устройство универсально, но использовать его на маленьких насосах достаточно дорого. Чаще оно применяется для больших и дорогих насосов.

2. Использование карбоновых втулок
Карбон высокой плотности (High Density Carbon) обладает наименьшим трением среди материалов направляющих втулок рабочего колеса. Насосы с карбоновыми втулками (в отличие от втулок из тефлона или карбида кремния) не выйдут из строя мгновенно и могут проработать несколько десятков секунд или даже несколько минут в режиме сухого хода.
Американская фирма Finish Thompson заявляет возможность длительной работы своих насосов DB и SP в режиме сухого хода. На практике это заявление подтвердилось только для маленьких моделей DB3 и DB5. А вот для среднеразмерных насосов DB6 и больше длительный сухой ход уже опасен.

3. Использование дополнительных систем для уменьшения трения
Дополнительно с использованием карбоновых втулок некоторые производители решают вопросы перегрева насосов при сухом ходе при помощи сложных направляющих систем, предотвращающих трение уплотнительных колец насоса о переднюю или заднюю стенку корпуса. Примером может служить технология итальянской фирмы Argal. Направляющая система сдвигает рабочее колесо к задней части корпуса при работе с большой производительностью и к передней части при работе с большим напором. Когда насос начинает работать в режиме сухого хода, направляющая смещает рабочее колесо в нейтральное положение и предотвращает трение втулки и уплотнительного кольца о заднюю стенку корпуса.
Направляющая система насосов Argal TMR
Рисунок 5. Направляющая система насосов Argal TMR с втулками из карбона.

Точное время работы "по сухому" производитель не указывает, но прямо допускает возможность работы в режиме сухого хода. Подробнее об этой технологии читайте здесь.

4. Использование особых подшипников для вала рабочего колеса
Это самый радикальный способ обезопасить насос при работе по сухому. Насос может работать в таком режиме неограниченное время. На сегодняшний день единственный в мире дизайн насоса без использования традиционных подшипников скольжения разработан немецкой фирмой Renner.
Подшипник насоса Renner имеет минимальный коэффициент трения, в результате чего его температура повышается всего на 5 °C даже при многочасовой работе без жидкости.
