Бочковые насосы

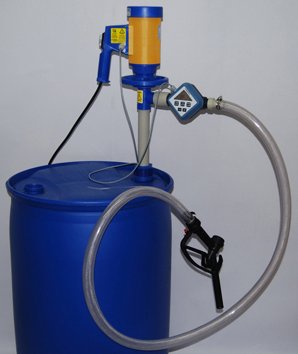

Бочковый насос — это труба, которую вертикально опускают в емкость. Внутри трубы проходит вал, на его нижнем конце стоит центробежное рабочее колесо. Колесо поднимает жидкость по трубе к штуцеру в верхней части, дальше она идет по шлангу.

• Двигатель стоит сверху и в жидкость не погружается.

• Обороты высокие: 10 000 об/мин у Cheonsu DR, до 20 000 об/мин без нагрузки у Zenova Forus и Dino. Иначе через узкую трубу не получить нужную подачу.

• Кнопка включения находится на корпусе двигателя, у многих моделей там же регулятор оборотов.

• Двигатель быстросъемный: его можно переставить на другую трубу или заменить отдельно от насосной части.

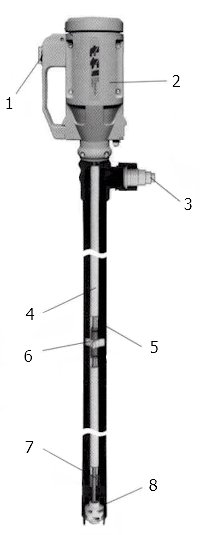

Рис. 1. Устройство центробежного бочкового насоса с электродвигателем.

1 – кнопка включения, 2 – корпус двигателя, 3 – штуцер для присоединения напорного шланга, 4 – вал насоса, 5 – канал подачи жидкости,  6 – подшипник вала, 7 – направляющая втулка, 8 – рабочее колесо.

У серий «без двигателя» цена в каталоге указана только за насосную часть. Двигатель покупается отдельно, в разделе «Запчасти и аксессуары»

1. Материал трубы — по жидкости. Полипропилен подходит для разбавленных кислот и щелочей. PVDF берут для концентрированных кислот и горячих растворов. Нержавеющую сталь AISI 316 — для растворителей и других жидкостей, к которым нестойки пластики. Стойкость к конкретной жидкости проверяйте по таблице химической стойкости.

2. Температура жидкости. Один и тот же материал у разных серий держит разную температуру.

Для насосов Flux предельная температура указана в карточке модели.

3. Длина трубы — по емкости. Для бочки 200 л нужна труба 1000 мм, для еврокуба 1000 л — 1200 мм. Для канистр и лабораторной тары хватает 500–700 мм. Для глубоких накопительных емкостей есть трубы 1500 и 1800 мм в серии Zenova Forus.

4. Рабочее колесо — по задаче. Насосы одной серии выпускают с двумя типами колес:

•         высокопроизводительное — 7,8–14,4 м³/ч при напоре 7,5–14 м. Нужно, чтобы быстро перелить жидкость в соседнюю емкость;

•         высоконапорное — 4,8–7,2 м³/ч при напоре 17–30 м. Нужно, чтобы подать жидкость по шлангу наверх или на расстояние.

Цифры приведены для моделей с электродвигателем. Высоконапорные модели обозначаются суффиксом HP у Zenova Forus и Dino, второй буквой H у Cheonsu DR (DR-PHH) и буквой Z у Flux.

5. Двигатель — по условиям в помещении. Электродвигатель на 220 В подходит для большинства задач. Пневмодвигатель выбирают, когда в воздухе есть пары кислот или возможна взрывоопасная атмосфера [!4]. Для него нужен сжатый воздух 3–6 бар: пневмодвигатель Cheonsu DR расходует до 920 л/мин.

6. Плотность и вязкость — по карточке модели. Допустимая плотность меняется от 1,2 до 1,8 кг/дм³, у высоконапорных моделей она обычно выше. Предел по вязкости — 1000 сСт у Zenova Forus и Dino, 900 сСт у Debem TR с электродвигателем и 600 сСт с пневмодвигателем, от 400 до 2500 сСт у Cheonsu DR в зависимости от исполнения.

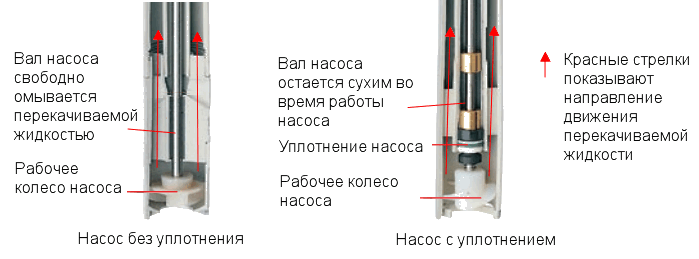

С уплотнением вала и без него

Большинство серий делают без уплотнения вала: Zenova Forus, Cheonsu DR, Dino, Debem TR, Flux F424. В таком насосе нет узла, который изнашивается и требует замены.

У Flux F430 в нижней части трубы стоит уплотнение, которое не пускает жидкость к валу. Такой насос берут для жидкостей, которые застывают или кристаллизуются: грунтовок, красок, лаков, клеев. После работы его нужно промыть: остатки, застывшие внутри, выводят насос из строя.

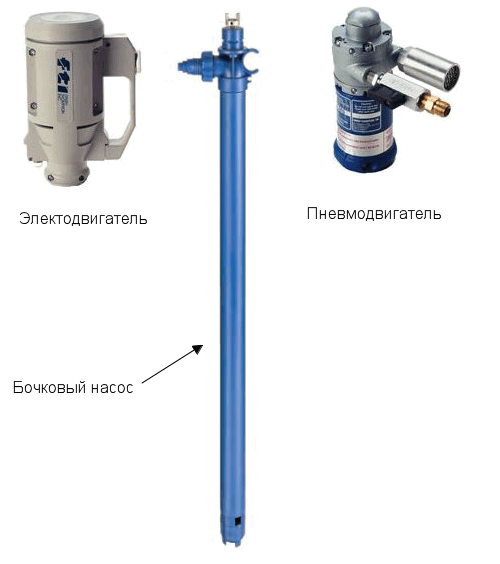

Электродвигатель или пневмодвигатель

•         Электродвигатели однофазные, 220 В, мощностью от 230 Вт у Flux Junior до 800 Вт у Debem TR. Степень защиты — IP44 у Cheonsu DR, Zenova Forus и Dino, IP54 у Debem TR.

•         Электродвигатель охлаждается воздухом из помещения и не защищен от паров кислот. При работе с летучими кислотами, соляной или азотной, закрывайте горловину адаптером, обеспечьте вентиляцию или берите модель с пневмодвигателем.

•         Пневмодвигатель работает от сжатого воздуха, в нем нечему искрить. Пневмодвигатель Cheonsu DR имеет сертификат взрывозащиты ATEX.

•         При перекачке легковоспламеняющихся жидкостей насос и емкость заземляют.

Сухой ход. У Debem TR он запрещен: повреждается втулка вала. Zenova Forus допускает работу всухую до 30 минут. Для остальных серий смотрите инструкцию.

Вязкость. Большинство моделей рассчитано на жидкости до 1000 сСт, и с ростом вязкости подача падает.

Твердые частицы. Бочковые насосы рассчитаны на чистые жидкости. Допустимый размер включений уточняйте перед покупкой.

Глубина емкости. Если труба короче емкости, жидкость до дна не выкачать.

Дозирование. Подача зависит от напора и вязкости, поэтому точно отмерить объем бочковым насосом нельзя.

Бочковыми насосами подают растворы в гальванические ванны, разливают химию в мелкую тару, пополняют реагенты на производстве и на станциях водоподготовки, откачивают отработанные растворы, переливают реактивы в лабораториях.

Какой длины нужна труба для бочки 200 л и для еврокуба?

Для бочки 200 л — 1000 мм, для еврокуба 1000 л — 1200 мм.

Входит ли двигатель в комплект?

Zenova Forus, Cheonsu DR, Debem TR и Flux Junior продаются с двигателем. Dino, Flux F424 и Flux F430 — это насосная часть без двигателя. В названии модели это всегда указано.

Чем PVDF лучше полипропилена?

PVDF выдерживает концентрированные кислоты и более высокую температуру: 80–100 °C против 50–80 °C. Стоит такой насос в полтора-два раза дороже полипропиленового.

Можно ли регулировать подачу?

Да. Регулятор оборотов есть на электродвигателях Zenova Forus и Dino, а у Cheonsu DR — на двигателях с буквами A и B в обозначении (U5A, U5B).

Можно ли включать насос без жидкости?

Зависит от серии. Zenova Forus допускает до 30 минут работы всухую, у Debem TR сухой ход запрещен.

Почему над бочкой с соляной кислотой нельзя ставить обычный электродвигатель?

Пары кислоты затягиваются в двигатель вместе с охлаждающим воздухом и разрушают его. Нужен адаптер на горловину, вентиляция или пневмодвигатель.
