Когтевые компрессоры
Когтевые компрессоры – это одна из новейших разработок для нагнетания давления. Также их иногда называют когтевыми воздушными насосами. Относят их к объемным компрессорам безмасляного или сухого типа, потому что частицы смазочных материалов не проникают в перекачиваемую среду, обеспечивая её исключительную чистоту. Поэтому их можно применять там, где предъявляются строгие требования к химическому составу нагнетаемого воздуха, например, в химической промышленности на производстве пористых материалов. Конструкция этих компрессоров обеспечивает высокую производительность, что позволяет быстро нагнетать высокое давление даже в крупном трубопроводе. Они широко используются в любых процессах, проходящих при повышенном давлении. Например, это может понадобиться при течении некоторых химических реакций. Обычно производительность этих компрессоров составляет от 2 до 500 м3/ч, а нагнетаемое давление составляет до 2,5 бар. Подробнее
Когтевые компрессоры Busch Mink
Хороший прайс на популярные модели
От 62 до 300 м3/час
Давление до 2 бар
4 - 18,5 кВт
Гарантия 12 месяцев
Когтевые компрессоры Elmo Rietschle Zephyr C-DLR
Самый надежный в мире когтевой компрессор
От 50 до 500 м3/час
Давление до 2,2 бар
3 - 30 кВт
Гарантия 12 месяцев
Гарантия 12 мес. Германия
Макс. расход (м³/час)
62
Макс. давление (бар)
1.2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 62 м³/час. Макс. давление 1.2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
460 004 ₽
4 842 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
62
Макс. давление (бар)
1.8
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 62 м³/час. Макс. давление 1.8 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
462 441 ₽
4 868 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
62
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 62 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
472 459 ₽
4 973 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
78
Макс. давление (бар)
0.8
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 78 м³/час. Макс. давление 0.8 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
516 726 ₽
5 439 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
78
Макс. давление (бар)
1.4
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 78 м³/час. Макс. давление 1.4 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
519 163 ₽
5 465 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
78
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 78 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
527 692 ₽
5 555 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
105
Макс. давление (бар)
0.7
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 105 м³/час. Макс. давление 0.7 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
577 645 ₽
6 080 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
105
Макс. давление (бар)
1.4
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 105 м³/час. Макс. давление 1.4 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
594 161 ₽
6 254 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
105
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 105 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
615 956 ₽
6 484 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
140
Макс. давление (бар)
0.8
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 140 м³/час. Макс. давление 0.8 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
651 695 ₽
6 860 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
140
Макс. давление (бар)
1.5
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 140 м³/час. Макс. давление 1.5 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
674 980 ₽
7 105 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
140
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 140 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
693 932 ₽
7 305 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
200
Макс. давление (бар)
0.7
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 200 м³/час. Макс. давление 0.7 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
961 027 ₽
10 116 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
200
Макс. давление (бар)
1.2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 200 м³/час. Макс. давление 1.2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
977 408 ₽
10 289 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
200
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 200 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 084 895 ₽
11 420 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
250
Макс. давление (бар)
0.9
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 250 м³/час. Макс. давление 0.9 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 149 875 ₽
12 104 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
250
Макс. давление (бар)
1.6
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 250 м³/час. Макс. давление 1.6 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 222 030 ₽
12 863 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
250
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 250 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 254 791 ₽
13 208 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
300
Макс. давление (бар)
1
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 300 м³/час. Макс. давление 1 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 323 697 ₽
13 934 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
300
Макс. давление (бар)
1.7
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 300 м³/час. Макс. давление 1.7 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 405 463 ₽
14 794 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
300
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 300 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
1 431 320 ₽
15 067 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
500
Макс. давление (бар)
0.8
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 500 м³/час. Макс. давление 0.8 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
2 411 164 ₽
25 381 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
500
Макс. давление (бар)
1.2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 500 м³/час. Макс. давление 1.2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
2 452 995 ₽
25 821 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
500
Макс. давление (бар)
1.6
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 500 м³/час. Макс. давление 1.6 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
2 566 033 ₽
27 011 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
500
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Тип компрессора
Когтевой
Макс. расход 500 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В. Тип компрессора Когтевой .
2 652 944 ₽
27 926 €
Гарантия 12 мес. Германия
Макс. расход (м³/час)
56
Макс. давление (бар)
2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Макс. расход 56 м³/час. Макс. давление 2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В.
Цена по запросу
Цена по запросу
Гарантия 12 мес. Германия
Макс. расход (м³/час)
100
Макс. давление (бар)
0.8
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Макс. расход 100 м³/час. Макс. давление 0.8 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В.
Цена по запросу
Цена по запросу
Гарантия 12 мес. Германия
Макс. расход (м³/час)
100
Макс. давление (бар)
1.4
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Макс. расход 100 м³/час. Макс. давление 1.4 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В.
Цена по запросу
Цена по запросу
Гарантия 12 мес. Германия
Макс. расход (м³/час)
100
Макс. давление (бар)
2.2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Макс. расход 100 м³/час. Макс. давление 2.2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В.
Цена по запросу
Цена по запросу
Гарантия 12 мес. Германия
Макс. расход (м³/час)
142
Макс. давление (бар)
1.2
Рабочая точка
0 м³/час при 0 бар
Напряжение (В)
380
Макс. расход 142 м³/час. Макс. давление 1.2 бар. Рабочая точка 0 м³/час при 0 бар . Напряжение 380 В.
Цена по запросу
Цена по запросу
12
Когтевые компрессоры - справочная информация
Когтевые компрессоры – это одна из новейших разработок для нагнетания давления. Также их иногда называют когтевыми воздушными насосами. Относят их к объемным компрессорам безмасляного или сухого типа, потому что частицы смазочных материалов не проникают в перекачиваемую среду, обеспечивая её исключительную чистоту. Поэтому их можно применять там, где предъявляются строгие требования к химическому составу нагнетаемого воздуха, например, в химической промышленности на производстве пористых материалов. Конструкция этих компрессоров обеспечивает высокую производительность, что позволяет быстро нагнетать высокое давление даже в крупном трубопроводе. Они широко используются в любых процессах, проходящих при повышенном давлении. Например, это может понадобиться при течении некоторых химических реакций. Обычно производительность этих компрессоров составляет от 2 до 500 м3/ч, а нагнетаемое давление составляет до 2,5 бар.

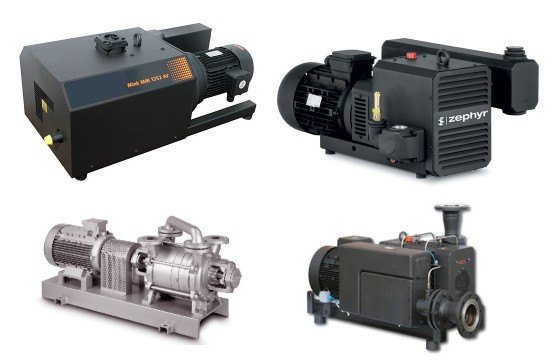

Рис. 1 – Разнообразие когтевых компрессоров

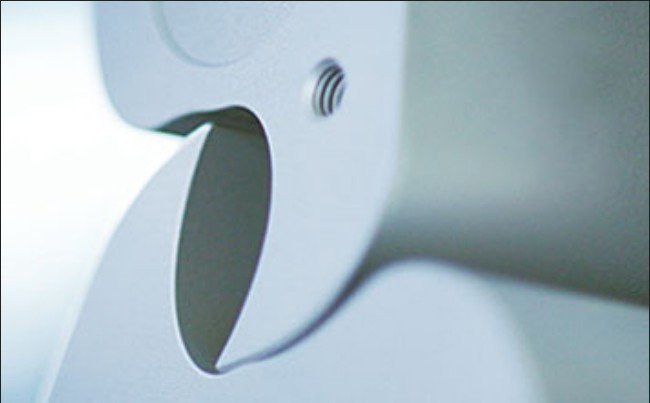

Когтевые компрессоры сложно обслуживать, потому что в них важна точность сборки. Они не были бы столь популярны, если бы не могли долго работать без единой поломки. Этот тип техники до сих пор активно развивается, в нем используются новые конструктивные решения и различные инновационные композитные материалы. Они не имеют изнашиваемых частей. Поэтому поломки возможны только в случае неправильной эксплуатации, либо при нарушении технических условий, указанных производителем.
Когтевые компрессоры сложно обслуживать, потому что в них важна точность сборки. Они не были бы столь популярны, если бы не могли долго работать без единой поломки. Этот тип техники до сих пор активно развивается, в нем используются новые конструктивные решения и различные инновационные композитные материалы. Они не имеют изнашиваемых частей. Поэтому поломки возможны только в случае неправильной эксплуатации, либо при нарушении технических условий, указанных производителем.
Принцип действия и принципиальная схема устройства
1. Принцип работы
Основными рабочими органами насоса является пара кулачков особой формы, которые называют когтями из-за схожей формы профиля. Несмотря на сложную линию, они рассчитаны таким образом, что при вращении зазор между ними минимален. Поэтому такой компрессор нельзя ронять или ударять, иначе точный механизм может сбиться. Трение между когтями исключено, поэтому и попадание металлической стружки и пыли в нагнетаемый воздух также не произойдёт. Сначала газ поступает в нагнетательную камеру, затем его подбирают когти, и заключают в замкнутый объём. В процессе вращения когти уменьшают объём в пространстве между друг другом и поэтому давление в порции захваченного когтями газа сильно возрастает.

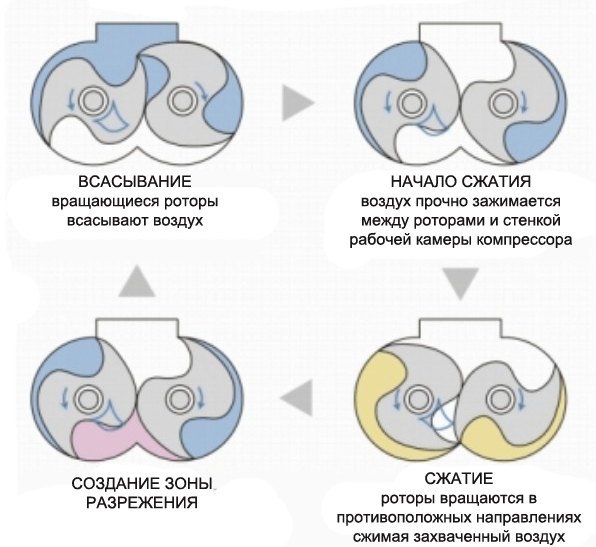

Рис.2 – Принцип работы когтевых компрессоров
Далее вместе с вращением когтевидных кулачков порция газа движется по направлению к выпускному патрубку. Потом когда движутся за новой порцией газа. КПД этих насосов очень высок, потому что перетекания газа не происходит. Могут использоваться как двухкогтевые, так и трехкогтевые кулачки, в зависимости от модели. Газ в процессе сжатия может сильно нагреваться. Охлаждение осуществляется за счёт змеевика, который обычно обмотан вокруг корпуса и проходит под теплоотводящим кожухом.
2. Принципиальная схема устройства
Основной частью когтевого компрессора, как и любого другого насоса объёмного типа – это его корпус. Толщина стенок корпуса обычно невелика, потому что основное давление испытывают именно поверхности когтей. Защиту от разрыва корпуса в случае закупорки шлангов высокого давления осуществляет специальный клапан. Входящий патрубок обычно просто располагается над насосом, но если требуется нагнетание давления любого другого газа, то для этих целей может использоваться фланцевое соединение с мягким уплотнителем. Для компрессора необходимо использовать только толстостенные армированные шланги, потому что нагнетаемое давление очень велико.

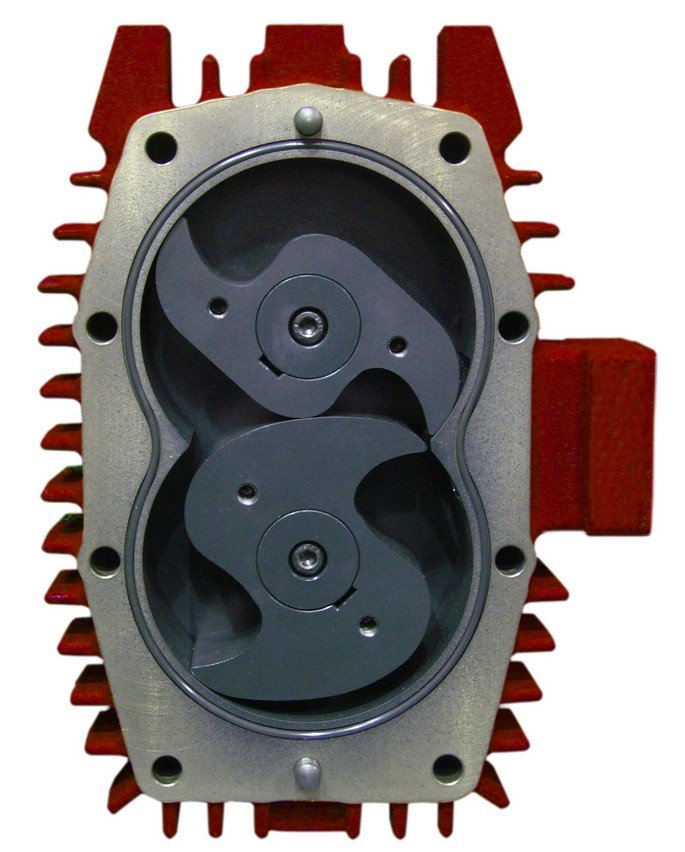

Рис. 3 – Когтевой механизм компрессора
Место, в котором располагается выводной патрубок компрессора – усилено, потому что в этом месте давление особенно сильно. Корпус компрессора может быть снабжен специальными ребрами, которые эффективно отводят тепло. Охлаждение может понадобится при нагнетании давления агрессивных сред, потому что при нагревании реакции окисления могут протекать значительно быстрее.
Сфера использования
- Эти насосы используются везде, где необходима какая-либо аэрация смесей. Например, они могут устанавливаться в установке по газированию напитков, шампанского, для создания технической газированной воды, используемой для промывки овощей от грязи в цехах консервации и т.д.- В производстве любых пористых материалов. Когтевые компрессоры нагнетают давление в пузырьковые установки для создания пор в пенобетоне, твердых сортах пенопласта.

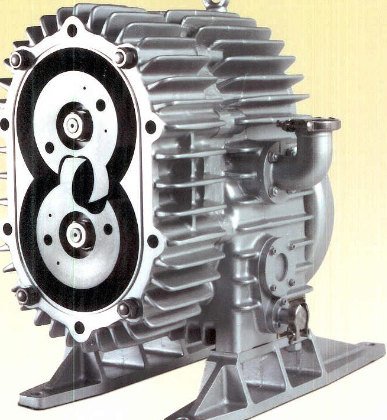

Рис. 4 – Когтевой компрессор с кулачками нестандартной формы
- Когтевые компрессоры используются в печах, которые используют метод обжарки воздухом. Также они могут применяться в сублимационных установках для производства экстрактов, сухих соков или даже растворимого кофе.
- Когтевые компрессоры могут строго выдерживать заданное давление, поэтому они используются в различных медицинских барокамерах.
- Высокое нагнетаемое давление позволяет использовать когтевые компрессоры для нагнетания давления в системах пневматической обкатки двигателей внутреннего сгорания.
- На химических промышленных линиях, для реакций, проходящих только в условиях повышенного давления. Например, при помощи этих насосов нагнетается воздух для получения так называемого полиэтилена высокого давления. Поэтому они незаменимы на производстве любых пластмасс.
- Любое моделирование, включая обдувание цветным дымом моделей фюзеляжей и скоростных автомобилей.
- Могут использоваться для работы высокоточного пневматического инструмента, который применяется на различных производствах, а также в хирургии.
- Используются для нагнетания давления для холодной сушки овощей, фруктов, трав, в покрасочной промышленности.
- Широко применяются в рыбном хозяйстве для создания потоков аэрации воды, а также для имитации горных рек при искусственном выращивании форели и даже на жемчужных фермах.
- Могут использоваться в промышленности для формования пластиковой тары, выравнивания бочек и прочих мелких емкостей.
- Эти насосы можно применять для создания краскопультов повышенной готовности в покрасочных цехах.
- Когтевые компрессоры применяются для промышленных пескоструйных машин.
- Эти аппараты можно использовать для пневматической сортировки различных материалов.
- Широко используются в сельском хозяйстве для очистки зерна от мусора, а также для нагнетания давления в стационарных пневмотранспортерах.
Преимущества
- КПД этих компрессоров составляет от 70 до 85%. Такой большой разброс значений получается из-за различий в конструкции самих когтей.
- Так как рабочие части компрессора не соприкасаются между собой, можно использовать эти аппараты для нагнетания давления воспламеняющихся и взрывоопасных газов.
- Хотя для этих компрессоров и рекомендуют использовать шумопоглощающие камеры, всё равно они считаются достаточно тихими, и при правильной звукоизоляции они соответствуют всем санитарным нормам.
- Когтевые компрессоры относят к безмасляным компрессорам, поэтому можно использовать их для нагнетания давления химически чистых веществ на точных производствах. Например, их можно использовать в производстве лекарств.
- Когтевая конструкция позволяет очень плавно нагнетать давление, благодаря чему можно использовать её для лабораторных испытаний замкнутых оболочек, например, бытовых баллонов.

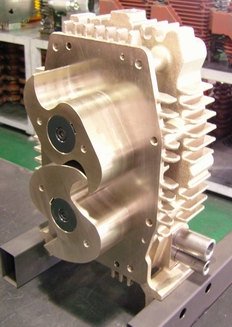

Рис. 5 – На рабочей части когтевого компрессора хорошо видно радиатор, охлаждающий патрубки
- Эти компрессоры демонстрируют высокую выносливость и износостойкость, поэтому можно рассматривать их в качестве элемента производственных линий.
- Это одни из самых компактных компрессоров, позволяющих в течение такого длительного времени нагнетать такое высокое давление.
- Их можно считать лучшим решением для постоянного нагнетания давления, потому что они работают безотказно.
- Вероятность появления механического мусора в перекачиваемой среде равна нулю.
- Стабильно высокая производительность компрессора вне зависимости от условий эксплуатации.
- Корпус компрессора газонепроницаемый, поэтому он может использоваться в качестве элемента циркуляционной системы, например, в мощных промышленных вентиляциях.
- Давление нагнетается очень равномерно, без пульсации или непредвиденных скачков, поэтому когтевые компрессоры могут использоваться для тестирования моделей в дозвуковых аэродинамических трубах.
Недостатки
- У этих компрессоров очень высокий уровень шума, поэтому их нельзя использовать в помещении, где работают люди, либо необходимо обеспечить качественную изоляцию.
- Слишком мелкие зазоры делают эти компрессоры очень чувствительными к любой перекачиваемой среде, поэтому возможно использование фильтров грубой очистки. Иначе можно получить полное заклинивание компрессора и даже задиры на когтях.
- Для перекачивания взрывоопасных газов возможно использование систем дополнительного охлаждения.
- Хотя ремонт и требуется очень редко, но он практически невозможен в условиях обычных ремонтных цехов.
- Компрессор не может реагировать на моментальные изменения вязкости и состава перекачиваемой среды. Поэтому устройство может отклоняться от нормы давления.
- Когтевые насосы совершенно не предназначены для реверса. Т.е. откачать газ из ёмкости посредством этого компрессора не получится.
Рис. 6 – Точность зазоров между когтями
- Профилактические работы с этим типом насосов необходимы, но они очень сложны из-за сложной формы рабочей камеры. Также сложна сборка и разборка из-за высокой точности подгонки деталей.
- Кулачковые когтевые компрессоры имеют сильные ограничения по температуре перекачиваемой среды, потому что когти могут подвергнуться тепловому расширению и заклинить.
