Погружные дренажные насосы

Как устроен и как работает

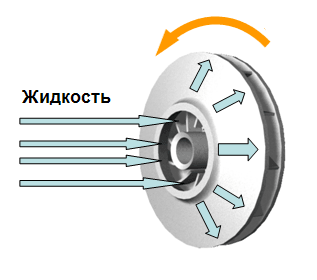

Все погружные дренажные насосы — центробежные. Двигатель и насосная часть собраны в одном герметичном корпусе на общем валу: двигатель сверху, рабочее колесо снизу. Вода заходит снизу через всасывающую решётку. Решётка отсекает частицы крупнее допустимого размера. Рабочее колесо раскручивает воду, она отбрасывается к стенкам корпуса и уходит в напорный патрубок, а на её место в центр колеса поступает новая порция.

Между двигателем и насосной частью стоит торцевое уплотнение, одно или два. Оно работает в масляной камере: масло смазывает и охлаждает пары трения и не пускает воду к обмоткам.

Двигатель охлаждает сама перекачиваемая вода. Отсюда главное правило эксплуатации: насос должен быть погружён, а работа всухую допустима только на несколько секунд.

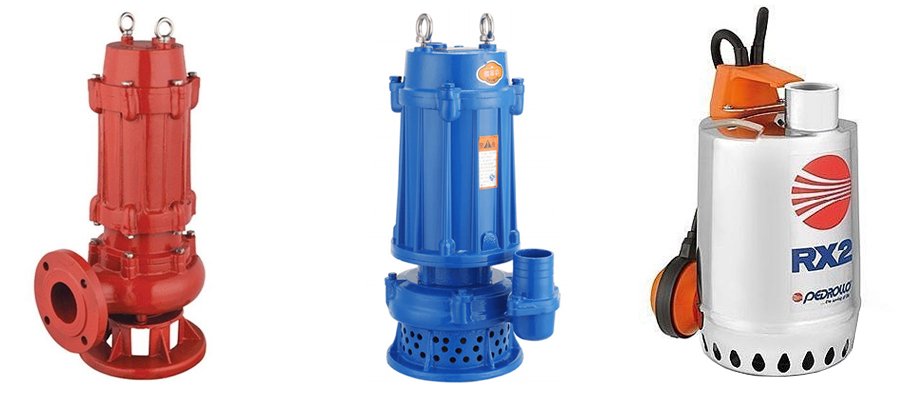

По типу двигателя серии в каталоге делятся так:

• с сухим двигателем: Zenit DRE, DRG и APG. Если уплотнение износится, масло в воду не попадёт;

• с двигателем в масляной ванне: Zenit DRO, Vetlan WQS. Масло лучше отводит тепло, поэтому такие насосы рассчитаны на длительную непрерывную работу.

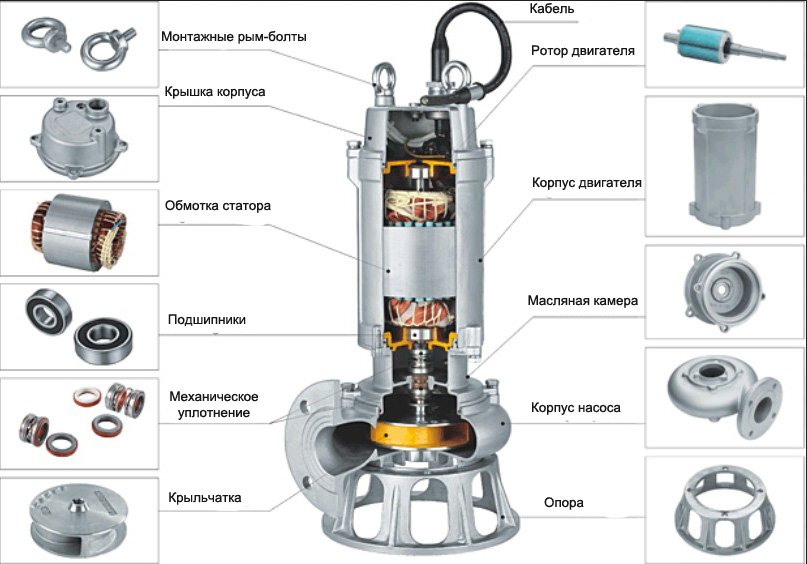

Рис. 2 – Общая схема устройства дренажного погружного насоса

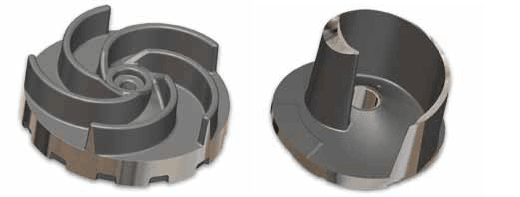

Рабочие колёса

От типа колеса зависит, какие частицы пройдут через насос и сколько энергии он потратит.

Закрытое колесо. Лопатки зажаты между двумя дисками. Вода идёт по закрытым каналам, потери минимальны, КПД и напор самые высокие. Каналы узкие, поэтому крупные частицы в них застревают.

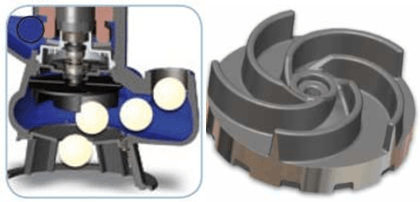

Открытое колесо. Диск один, лопатки с другой стороны открыты. Проход шире, колесо легче прочистить, КПД немного ниже. Открытые многоканальные колёса стоят в Zenit DR и AP, открытые — в Pedrollo RX.

Свободновихревое колесо. Колесо утоплено в корпус, и основная часть потока проходит мимо лопаток. Такой насос остаётся центробежным, но пропускает волокна и крупные включения почти без засоров. Платить приходится КПД и напором. Это колесо фекальных насосов, в дренажных его обычно не ставят.

Чем больше лопаток и чем уже каналы, тем выше напор и тем мельче допустимые частицы. Поэтому у высоконапорных серий проход небольшой: у Zenit APG — 8–10 мм, у Vetlan QX — 15 мм.

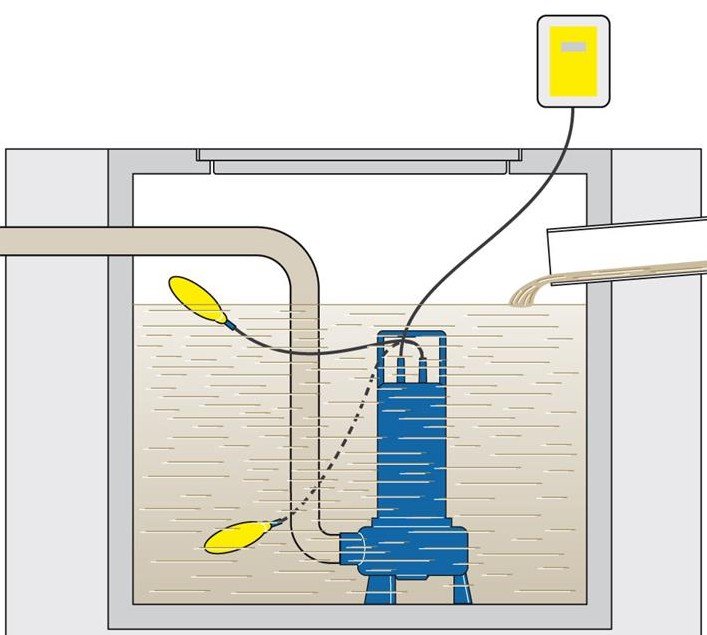

Рис.3 – Один из вариантов установки дренажного погружного насоса

Какую серию выбрать под задачу

Горячая вода и конденсат. Zenova WQH — до +105 °C: высокотемпературные уплотнения, кольца из фторкаучука, двигатель с изоляцией класса H, кабель в комплекте выдерживает +100 °C. ГНОМ Г и Wilo Drain TMT — до +95 °C. Остальные чугунные серии рассчитаны на +40 °C, и горячая вода выводит из строя их уплотнения и обмотку.

Высокий напор. Когда воду нужно поднять на 30–50 м или подать по длинному рукаву: Vetlan QX и Zenit APG. В линейке Fancy WQ есть модели на 50 и 65 мм с напором до 92 м. Для горячей воды — старшие модели Zenova WQH, до 55 м.

Слабокислые и слабощелочные стоки. Vetlan WQS: корпус, колесо и вал из AISI 304, кольца из фторкаучука, допустимый pH 5–9, температура до +100 °C на воде. Для воды с моющими средствами подойдёт Pedrollo RX, он тоже целиком из AISI 304.

Большой объём воды. Fancy WQ: патрубки от 50 до 350 мм, подача до 1700 м³/ч. Zenit DRG — до 227 м³/ч.

Крупные частицы. Zenit DRG и Fancy WQ пропускают включения до 75 мм, Zenova WQH — до 40 мм.

Питание от розетки 220 В. Однофазных моделей в каталоге 31 из 221: Pedrollo RXm, Dm и DCm, Zenit DRE и DRO с индексом M, Zenova WQH с индексом _220 (до 1,5 кВт) и две модели ГНОМ Г. Всё, что мощнее 2,2 кВт, — только 380 В.

Откачка почти досуха. Pedrollo RX оставляет слой воды 14 мм (старшие модели — 25 мм), Pedrollo D и DC — 15–17 мм.

1. Подача. Сколько воды нужно откачать и за какое время. Для постоянного притока берите с запасом.

2. Напор. Высота от зеркала воды до точки слива плюс потери в рукаве, трубе и арматуре. Чем длиннее и тоньше рукав, тем больше потери.

3. Рабочая точка. Найдите в фильтре «Рабочая точка» модели, у которых нужные подача и напор попадают в середину характеристики. У насоса, выбранного по максимальной подаче или максимальному напору, реальные цифры окажутся намного ниже.

4. Размер частиц. Сравните с графой «Диаметр твёрдых включений». Если в воде есть щебень или мусор крупнее, перед приямком нужна решётка или отстойный колодец.

5. Температура и состав воды. Выше +40 °C — только серии для горячей воды. Кислоты, щёлочи, соли — проверить pH и материал корпуса.

6. Электропитание. 220 или 380 В, запас по мощности линии на пусковой ток.

7. Режим работы. Часть серий не рассчитана на круглосуточную работу.

Погружение. Двигатель охлаждается водой, поэтому насос должен оставаться под водой. Zenova WQH и Vetlan WQS — не меньше чем наполовину корпуса. Pedrollo D и DC для непрерывной работы — не меньше чем на 220 мм. Zenit DRG и APG работают только в погружённом состоянии.

Глубина. У каждой серии есть предел: глубже него вода продавливает уплотнения и попадает в двигатель. Zenova WQH — до 8 м, Vetlan QX, Vetlan WQS и Pedrollo — до 10 м, Zenit DR и AP — до 20 м.

Кабель. В комплекте Zenova WQH, Vetlan QX и Vetlan WQS — 8 м, Pedrollo RX и D — 5 м, Pedrollo DC — 10 м. Соединения при наращивании кабеля должны быть выше уровня воды.

Основание. Насос ставят вертикально на твёрдое дно или подставку, а не в ил и песок: осадок забивает решётку и изнашивает колесо. Поднимают и опускают за ручку или рым-болты, не за кабель.

Напорная линия. Диаметр рукава — не меньше диаметра патрубка. Сразу за насосом ставят обратный клапан и задвижку. Вес трубопровода не должен ложиться на корпус насоса.

Направление вращения. У трёхфазных насосов оно зависит от порядка фаз. Если после подключения напор заметно ниже паспортного, нужно поменять местами любые две фазы.

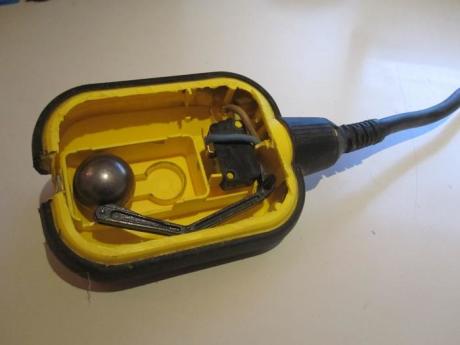

Автоматика. Чтобы насос не остался без воды, его включают и отключают по уровню. У однофазных Pedrollo D и DC поплавок встроен. Остальные серии подключают через внешний поплавок или контрольную панель.

Режим работы. Zenit DRE — бытовая серия: 30 минут работы, затем перерыв 10 минут. Zenova WQH на воде горячее +50 °C работает без перерыва до 8 часов при средней нагрузке и до 5 часов при максимальной, затем нужен час паузы; на воде до +50 °C — круглосуточно. Zenit DRO, DRG, APG и Pedrollo рассчитаны на непрерывную работу.

Обслуживание. Периодически осматривают кабель и решётку, проверяют сопротивление изоляции и состояние масла в камере уплотнения. После воды с цементом или глиной насос на несколько минут опускают в чистую воду, чтобы осадок не схватился на колесе.

Категории не заменяют друг друга: дренажный насос в канализационном колодце быстро забьётся, а фекальный в котловане потратит больше электричества на тот же объём воды.

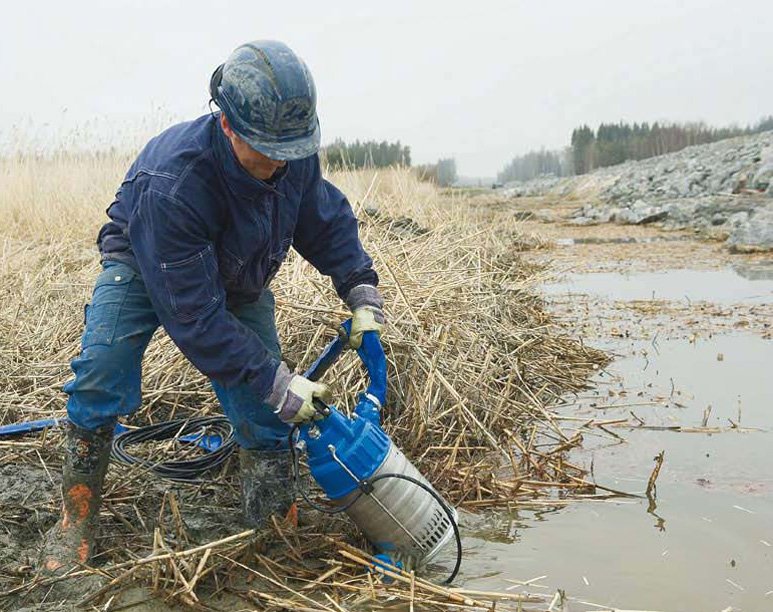

• Строительство: водоотлив из котлованов, траншей и опускных колодцев.

• ЖКХ и эксплуатация зданий: затопленные подвалы, дренажные приямки, тепловые камеры, аварии на трубопроводах.

• Котельные и тепловые пункты: откачка конденсата и горячей воды (серии для горячей воды).

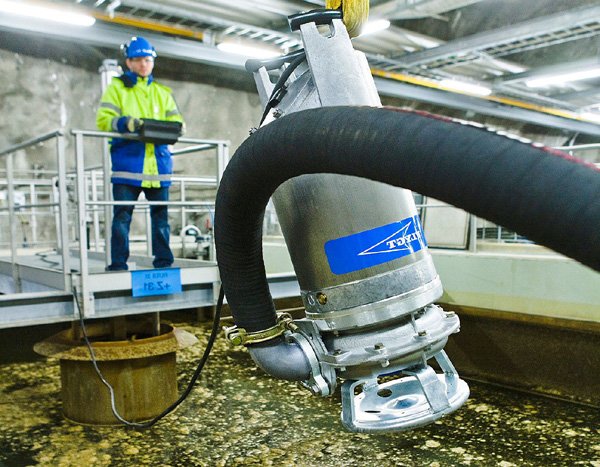

• Промышленность: приямки под оборудованием, производственные стоки, горячая вода на металлургических предприятиях и электростанциях.

• Ливневые и дренажные системы: приёмные колодцы и резервуары.

• Частный дом и участок: подвал, колодец, пруд, дренажный колодец.

• Работа всухую. Запрещена для всех серий.

• Волокна и тряпки. Дренажные насосы на них не рассчитаны: колесо наматывает волокна и клинит.

• Песок. Допустимое содержание ограничено: у Vetlan WQS — до 20 % по объёму, у ГНОМ Г — до 10 % по массе. Чем больше абразива, тем быстрее изнашиваются колесо и уплотнение.

• Температура. У большинства серий — до +40 °C.

• Химия. Чугунные серии — для нейтральной воды: Zenova WQH и Vetlan QX допускают pH 4–10. Vetlan WQS из AISI 304 — pH 5–9. Для концентрированных кислот и щелочей погружные дренажные насосы не подходят.

• Плотность и вязкость. Zenova WQH — до 1,3 кг/дм³ и до 50 сСт, Vetlan QX и WQS — до 1,2 кг/дм³, ГНОМ Г — до 1,1 кг/дм³.

• Горючие жидкости и взрывоопасные зоны. Стандартные исполнения для них не предназначены.

• Масса. Насосы на 11–30 кВт опускают и поднимают грузоподъёмным оборудованием.

Можно ли дренажным насосом откачивать кипяток?

Только сериями для горячей воды: Zenova WQH (до +105 °C), Vetlan WQS (до +100 °C), ГНОМ Г и Wilo Drain TMT (до +95 °C). Обычные дренажные насосы рассчитаны на +40 °C.

Сколько насос может работать без воды?

Несколько секунд. Двигатель и уплотнение охлаждаются водой, без неё они перегреваются. Поэтому насос включают и отключают по уровню поплавком или контрольной панелью.

На какую глубину можно опустить насос?

Зависит от серии: от 8–10 м у Zenova, Vetlan и Pedrollo до 20 м у Zenit. Длина кабеля в комплекте — от 5 до 10 м.

Подойдёт ли дренажный насос для септика или выгребной ямы?

Нет. Для стоков с бумагой и волокнами нужен фекальный насос или насос с измельчителем.

Можно ли включить насос в обычную розетку?

Да, если это однофазная модель на 220 В. Их в каталоге 31, мощностью до 2,2 кВт. Более мощные насосы — трёхфазные, на 380 В.

Какой рукав нужен?

Внутренним диаметром не меньше выходного патрубка. Тонкий или перегнутый рукав снижает подачу и перегружает двигатель.
