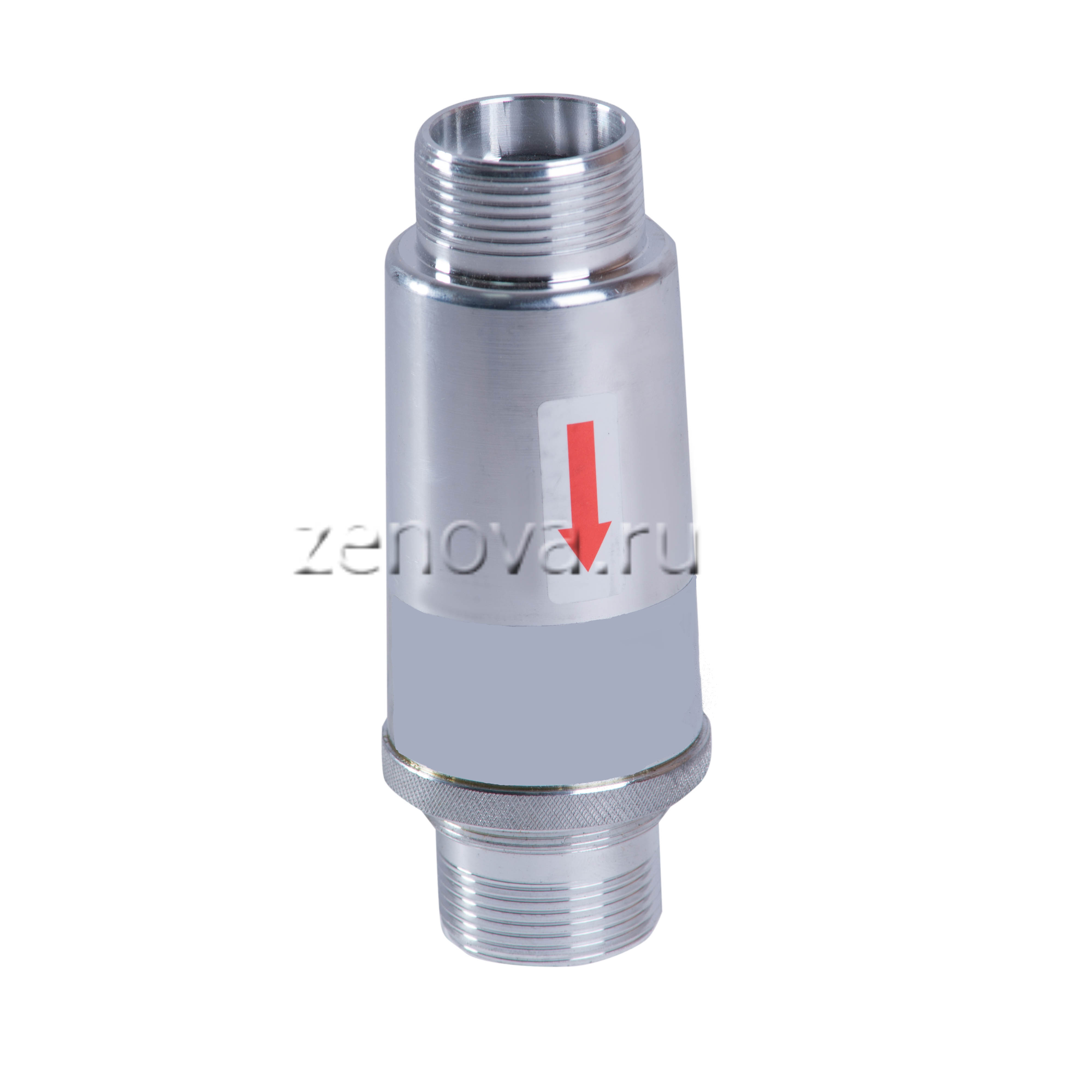

Предохранительный клапан RV065

Предохранительный клапан RV065 предназначен для вихревых воздуходувок, рассчитанных на рабочее давление в диапазоне 300-600 мбар. Этот клапан используется при необходимости обеспечить большой объем протекающего через клапан воздуха (от 600 м³/ч до 2800 м³/ч) Вес клапана – 1416 г. (проверено нами).

Клапан защищает воздуходувку от работы при избыточном давлении. В случае превышения допустимого давления (или вакуума) в системе он автоматически стравливает часть воздуха, предотвращая перегрев оборудования. Это особенно важно при непрерывной работе воздуходувки или насоса в системах, где допустимы незначительные утечки или натекания. Когда утечки полностью исключены, этот клапан не подойдёт – потребуется другое оборудование.

Эта деталь подходит преимущественно для систем водоподготовки. Если вода достаточно глубокая, клапан подойдет в том числе.

Принцип настройки клапана:

• В режиме нагнетания: при взгляде сверху, вращение регулировочного винта по часовой стрелке увеличивает давление, против часовой – снижает.

• В режиме вакуума: при взгляде сверху, вращение по часовой стрелке увеличивает глубину вакуума, против часовой – уменьшает.

Установка предохранительного клапана обязательна как в компрессорном, так и в вакуумном режимах, и в каждом случае она имеет свои особенности. В видеоинструкции подробно показано, как правильно отрегулировать клапан для обоих режимов (в компрессорном режиме таймкод 4:42, в вакуумном – 9:35)

Как выбрать клапан:

Если диапазоны нескольких клапанов пересекаются, не выбирайте произвольно: выбирайте клапан, который ближе всего соответствует требуемому расходу и рабочим условиям (давление, присоединения, возможность регулировки). По возможности – берем ближайший номинал; если значение лежит ровно посередине, выбираем меньшую модель.

Пример:

• Для расхода 630 м³/ч — выбираем GV32;

• Для расхода 650 м³/ч — выбираем GV65;

• Для расхода 640 м³/ч — выбираем меньшую модель (GV32).
