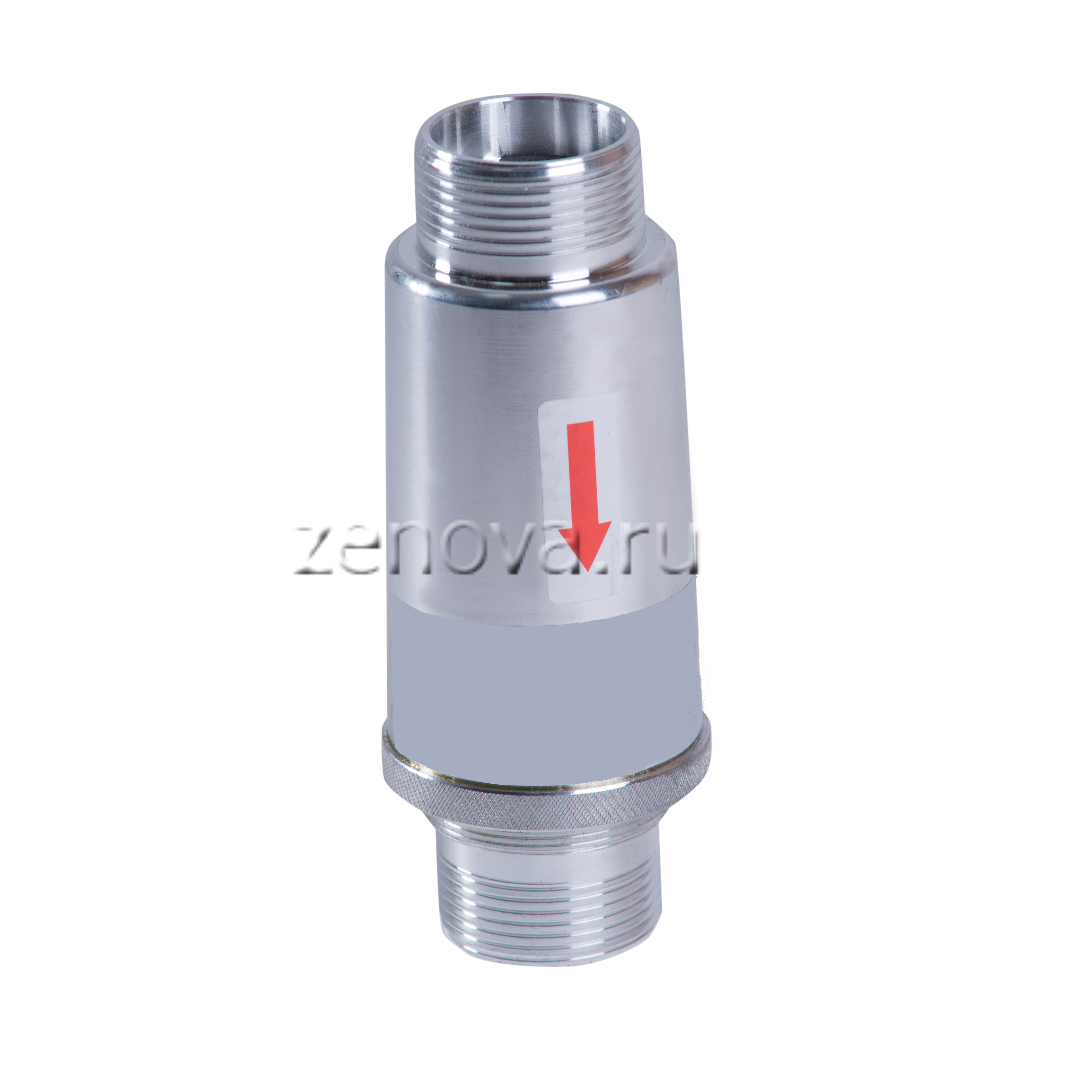

Предохранительный клапан RV100 – описаниеПредохранительный клапан RV100 предназначен для вихревых воздуходувок, рассчитанных на рабочее давление в диапазоне 300–600 мбар. Применяется тогда, когда нужно обеспечить большой расход воздуха через клапан: от 2000 м³/ч.
Вес – 3705 г. (проверено нами).
Клапан защищает воздуходувку от работы при избыточном давлении. В случае превышения допустимого давления (или вакуума) в системе он автоматически стравливает часть воздуха, предотвращая перегрев оборудования. Это особенно важно при непрерывной работе воздуходувки или насоса в системах, где допустимы незначительные утечки или натекания. Когда утечки полностью исключены, этот клапан не подойдёт – потребуется другое оборудование.
Эта деталь подходит преимущественно для систем водоподготовки. Если вода достаточно глубокая, клапан подойдет в том числе.
Принцип настройки клапана:
В режиме нагнетания: при взгляде сверху, вращение регулировочного винта по часовой стрелке увеличивает давление, против часовой – снижает.
В режиме вакуума: при взгляде сверху, вращение по часовой стрелке увеличивает глубину вакуума, против часовой – уменьшает.
Установка предохранительного клапана обязательна как в компрессорном, так и в вакуумном режимах. Настройка клапана в каждом случае имеет свои особенности. В видеоинструкции (пролистайте чуть ниже) подробно показано, как правильно отрегулировать клапан для обоих режимов (в компрессорном режиме таймкод 4:42, в вакуумном – 9:35).
Габаритные размеры RV100:
- высота 250 мм;
- диаметр 130 мм;
- посадка (длина резьбы) 25 мм.
Предохранительный клапан RV100 предназначен для вихревых воздуходувок, рассчитанных на рабочее давление в диапазоне 300–600 мбар. Применяется тогда, когда нужно обеспечить большой расход воздуха через клапан: от 2000 м³/ч. Вес – 3705 г. (проверено нами).
Клапан защищает воздуходувку от работы при избыточном давлении. В случае превышения допустимого давления (или вакуума) в системе он автоматически стравливает часть воздуха, предотвращая перегрев оборудования. Это особенно важно при непрерывной работе воздуходувки или насоса в системах, где допустимы незначительные утечки или натекания. Когда утечки полностью исключены, этот клапан не подойдёт – потребуется другое оборудование.
Эта деталь подходит преимущественно для систем водоподготовки. Если вода достаточно глубокая, клапан подойдет в том числе.
Принцип настройки клапана:
В режиме нагнетания: при взгляде сверху, вращение регулировочного винта по часовой стрелке увеличивает давление, против часовой – снижает.
В режиме вакуума: при взгляде сверху, вращение по часовой стрелке увеличивает глубину вакуума, против часовой – уменьшает.
Установка предохранительного клапана обязательна как в компрессорном, так и в вакуумном режимах. Настройка клапана в каждом случае имеет свои особенности. В видеоинструкции (пролистайте чуть ниже) подробно показано, как правильно отрегулировать клапан для обоих режимов (в компрессорном режиме таймкод 4:42, в вакуумном – 9:35).
Габаритные размеры RV100:
- высота 250 мм;
- диаметр 130 мм;
- посадка (длина резьбы) 25 мм.
Видео

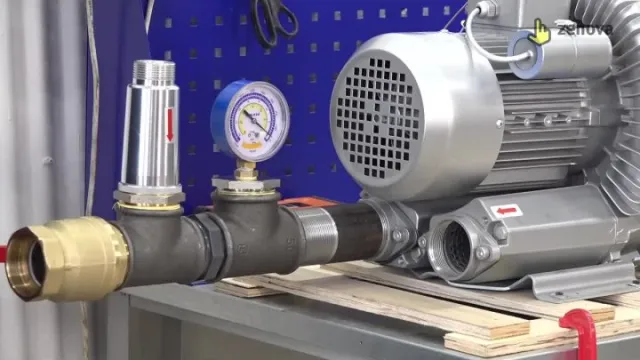

Как правильно подключить вихревую воздуходувку Zenova RB
У нас пока нет отзывов по этому аксессуару.
