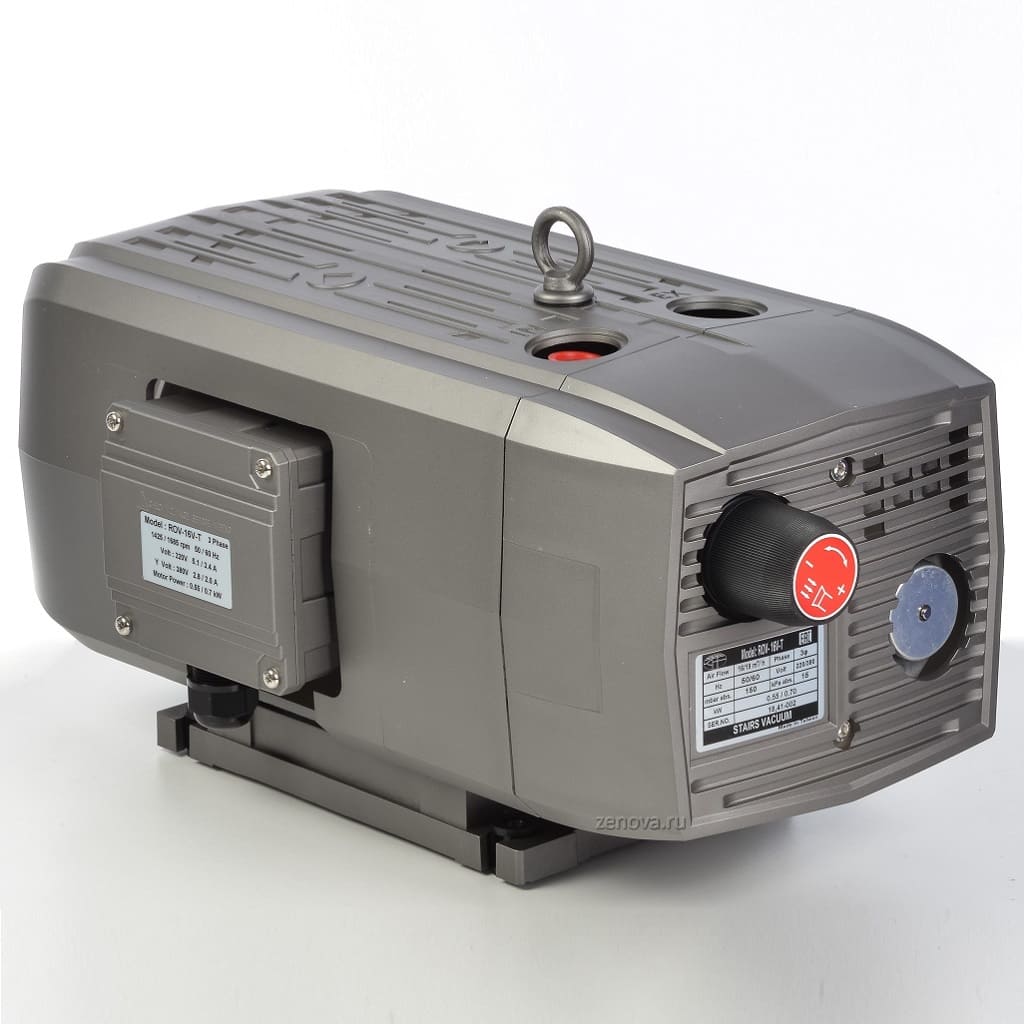

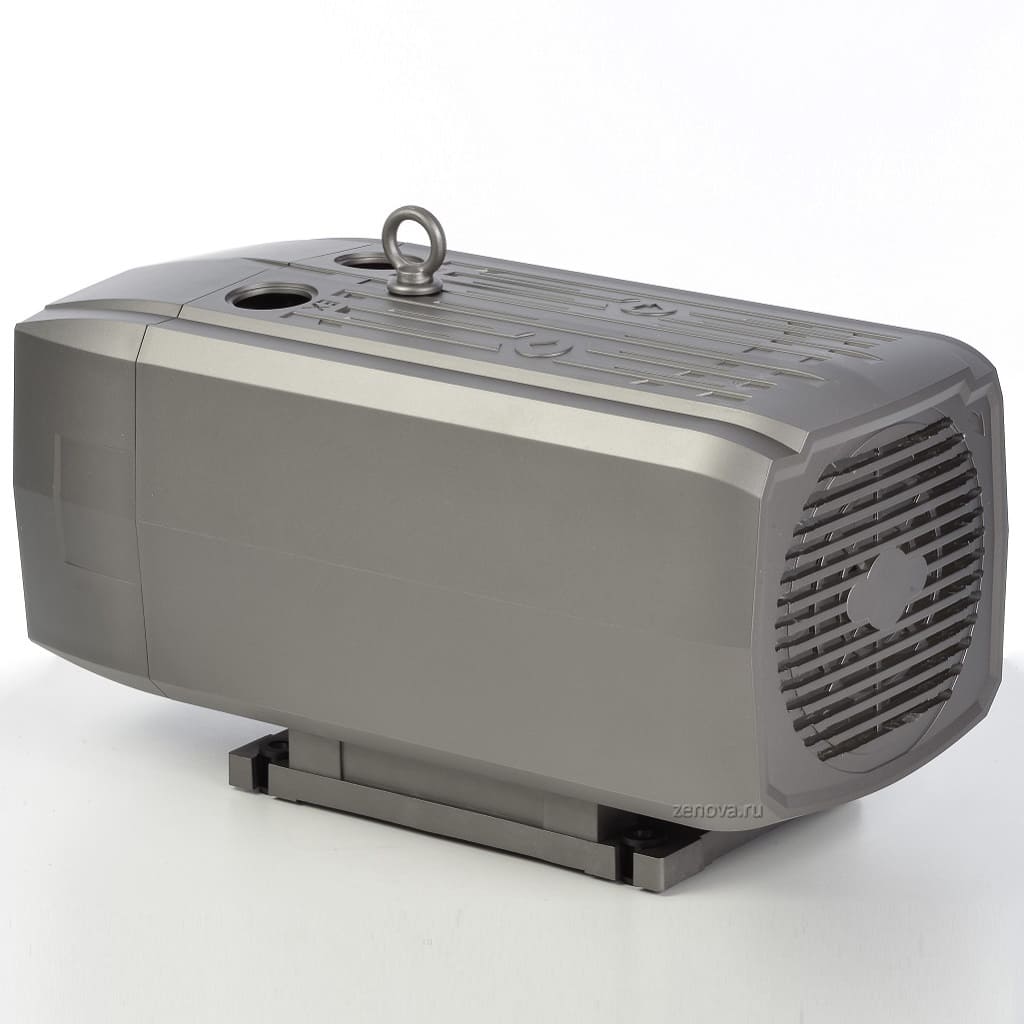

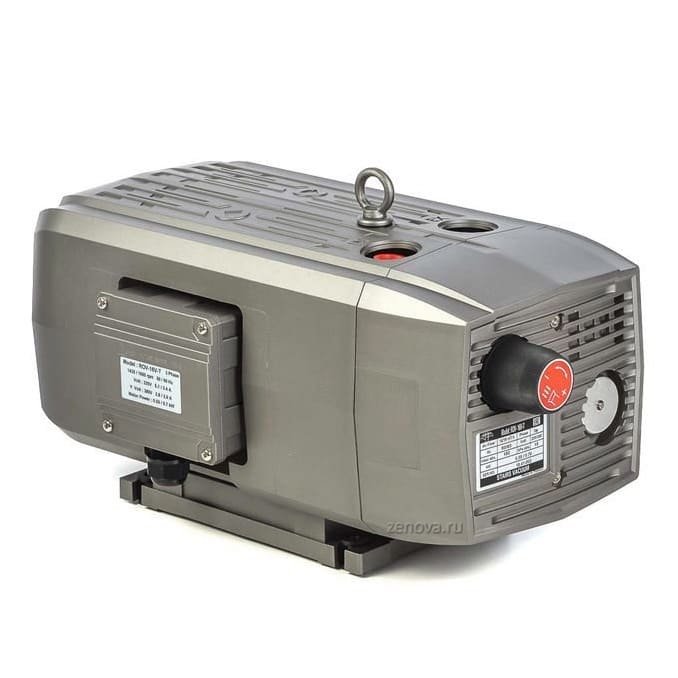

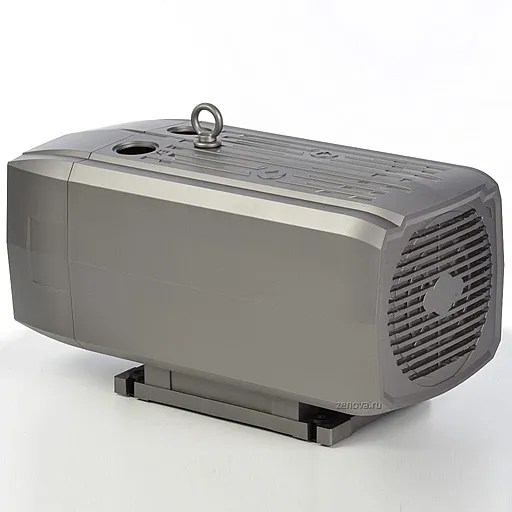

Описание модели ROV-16V
Сухой пластинчато-роторный вакуумный насос Stairs Vacuum ROV-16V работает с чистым воздухом и инертными газовыми смесями. Насос способен откачать закрытый объем воздуха до остаточного давления 150 мбар. Он не требует заправки вакуумным маслом, используется в приложениях, где важно, чтобы воздух на выходе оставался чистым и безопасным. Страна производства насоса Тайвань.
Stairs Vacuum ROV-16V выполнен в компактном звукопоглощающем корпусе, насос и двигатель имеют общий вал, охлаждение насоса и двигателя обеспечивает вентилятор. Модель комплектуется вакуумным регулировочным клапаном, глушителем выхлопных газов. Весь обрабатываемый воздух очищается с помощью встроенного фильтра.
Регулировочный клапан позволяет настроить необходимой уровень вакуума (от 150 мБар до 700 мБар остаточного давления).
Объемный расход насоса до 16 м3/ч (266,6 л/мин), предельное остаточное давление до 150 мбар.
Вакуумное подсоединение G 1/2 ".

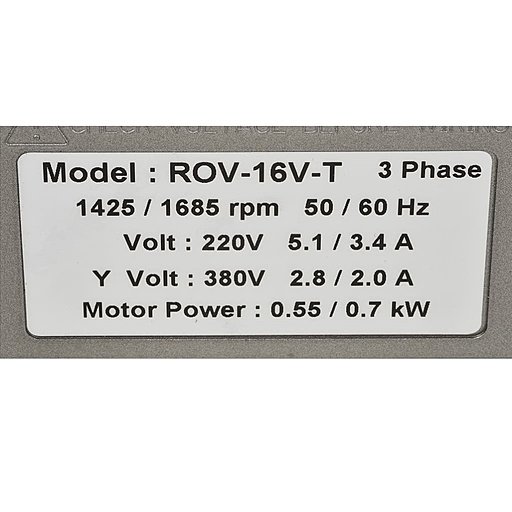

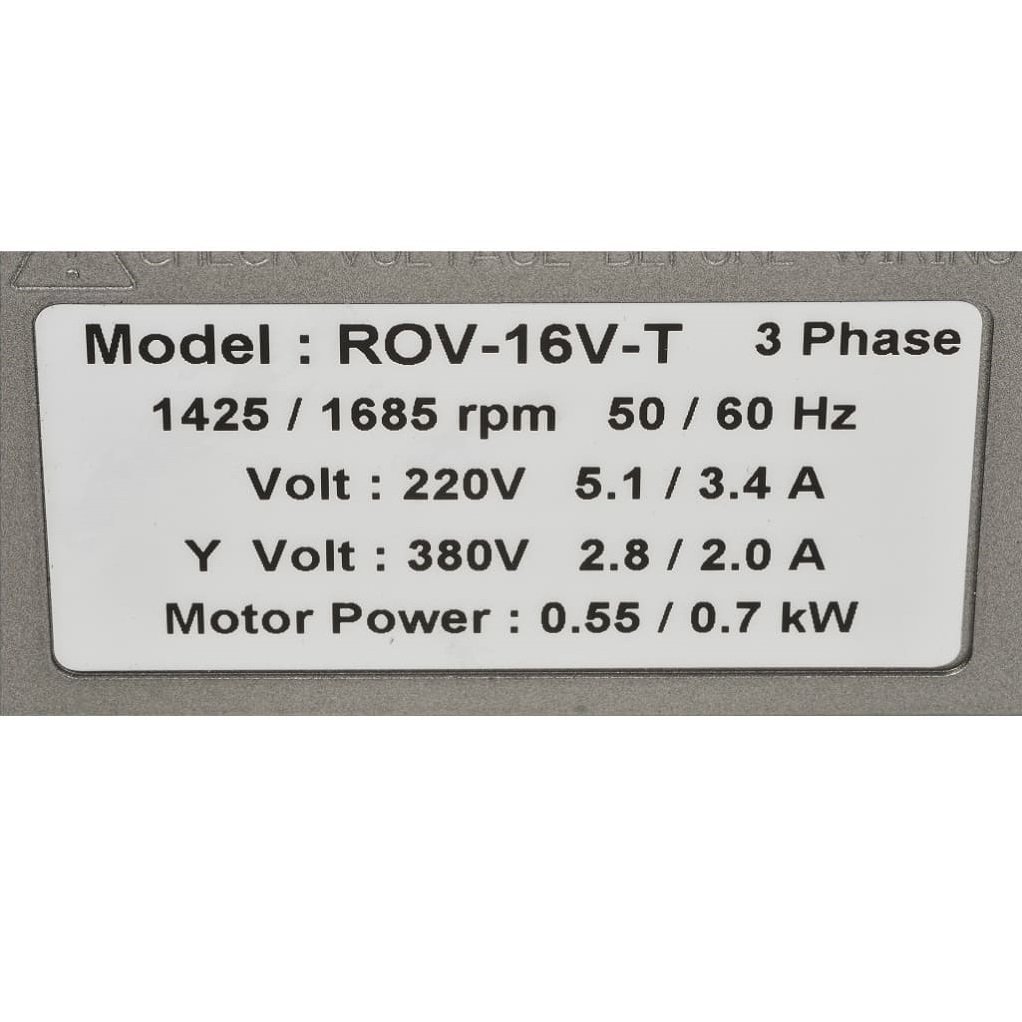

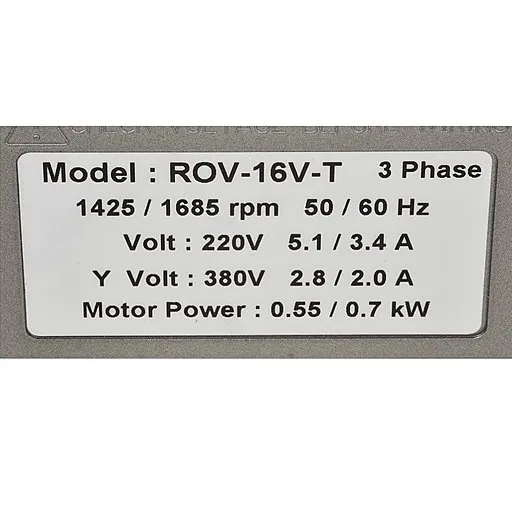

Мощность двигателя 0.55 кВт, 1450 об/мин (4Р), 3-фазы, стандартное питание 380 В.
Уровень шума насоса 61 дБ.
Область применения
Безмасляные вакуумные насосы ROV обеспечивают не такой глубокий вакуум по сравнению с масляными насосами, зато не боятся утечек воздуха и могут длительное время работать в диапазоне остаточного давления от 120 до 1000 мбар. Отсюда основные сферы их применения:
1. Прижим деталей на станках в деревообработке, металлообработке, обработке композитных деталей.
2. Прессование при помощи вакуума.
3. Захват материала и его транспортирование при помощи вакуума.
4. Системы пневмотранспорта.
5. Подача, удержание бумажных листов в полиграфии.
6. Вакуумная формовка.
Условия эксплуатации
- Относительная влажность воздуха 30 - 90 %.
- Рабочая температура 7 - 40 °C.
- Насосы устанавливаются на горизонтальной плоскости и крепятся болтами.
Материалы конструкции
- Корпус – алюминий
- Рабочее колесо – конструкционная сталь
- Лопатки – графит
Комплект поставки
- Насос;
- С моделями ROV 3V и ROV 5V глушитель и опоры идут в комплекте, остальные модели поставляются в сборе.

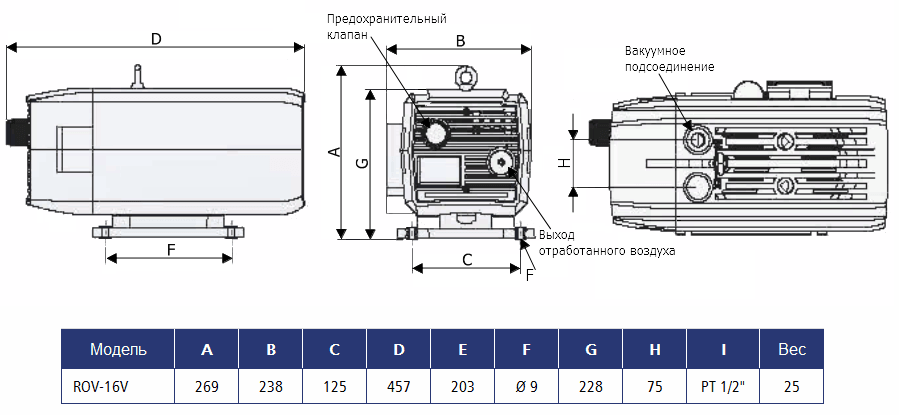

Габаритный чертеж насоса Stairs Vacuum ROV-16V
