Частотный преобразователь (инвертор) Hyundai N700E_004SF

Частотный преобразователь (инвертор) Hyundai N700E_004SF
Частотный преобразователь (инвертор) Hyundai N700E_004SF
i
Страна производства:
Корея
Мощность (кВт)
0.4
Напряжение (В)
220
Сила тока (А)
3
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
12,8х6,8х12,8
Вес (кг)
1.2
Car

Бесплатно довезем до транспортной компании

11 693 ₽
11 693 ₽
Добавить в заказ

Частотный преобразователь (инвертор) Hyundai N700E_004SF – характеристики

Мощность (кВт)
0.4
Напряжение (В)
220
Сила тока (А)
3
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
12,8х6,8х12,8
Вес (кг)
1.2

Частотный преобразователь Hyundai N700E_004SF (производство Корея) обеспечивает скалярное или бессенсорное управление частотой переменного тока. Подходит для трехфазного асинхронного двигателя мощностью не более 0.4 кВт, номинальная выходная сила тока 3 А. Входной ток однофазный от 180 до 264 вольт.

При подключении частотного преобразователя N700E_004SF следует использовать силовой кабель сечением 14 (по AWG). Размер винтов клеммы М3, крутящий момент для винтов 0,5 Н*м. Для защиты от короткого замыкания в цепи с инвертором  N700E_004SF должен использоваться предохранитель 6 А (600 В).

Преобразователь частоты N700E_004SF имеет встроенный тормозной прерыватель. Минимальное подключаемое сопротивление 50 Ом.

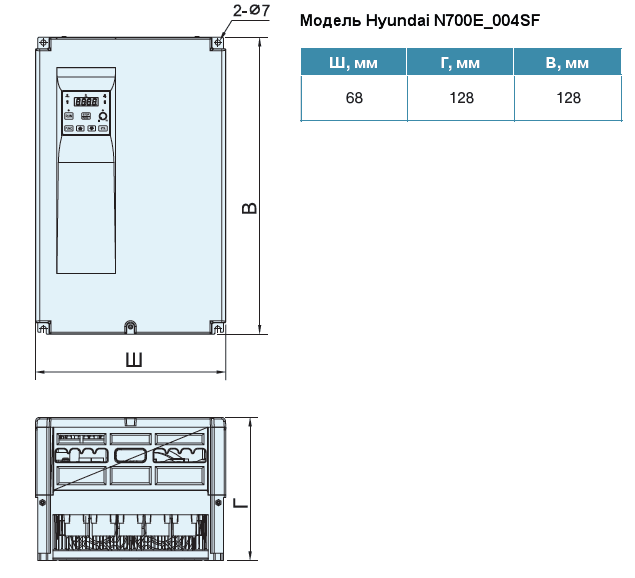

Габаритный чертеж преобразователя частоты Hyundai N700E_004SF

Габаритный чертеж преобразователя частоты Hyundai N700E_004SF

Другие товары из серии «Частотные преобразователи (инверторы) HYUNDAI N700E»

Частотный преобразователь (инвертор) Hyundai N700E_007SF
Частотный преобразователь (инвертор) Hyundai N700E_007SF
На складе 1 шт.
i
Мощность (кВт)
0.75
Напряжение (В)
220
Сила тока (А)
5
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
12,8х6,8х12,8
Частотный преобразователь (инвертор) Hyundai N700E_015SF
Частотный преобразователь (инвертор) Hyundai N700E_015SF
i
Мощность (кВт)
1.5
Напряжение (В)
220
Сила тока (А)
7
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
14,2х10,8х12,8
Частотный преобразователь (инвертор) Hyundai N700E_022SF
Частотный преобразователь (инвертор) Hyundai N700E_022SF
i
Мощность (кВт)
2.2
Напряжение (В)
220
Сила тока (А)
11
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
14,2х10,8х12,8
Частотный преобразователь (инвертор) Hyundai N700E_004HF
Частотный преобразователь (инвертор) Hyundai N700E_004HF
i
Мощность (кВт)
0.4
Напряжение (В)
380
Сила тока (А)
1.8
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
10,8x12,8x14,2
Частотный преобразователь (инвертор) Hyundai N700E_007HF
Частотный преобразователь (инвертор) Hyundai N700E_007HF
На складе 1 шт.
i
Мощность (кВт)
0.7
Напряжение (В)
380
Сила тока (А)
3.4
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
10,8x12,8x14,2
Частотный преобразователь (инвертор) Hyundai N700E_015HF
Частотный преобразователь (инвертор) Hyundai N700E_015HF
i
Мощность (кВт)
1.5
Напряжение (В)
380
Сила тока (А)
4.8
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
10,8x12,8x14,2
Частотный преобразователь (инвертор) Hyundai N700E_022HF
Частотный преобразователь (инвертор) Hyundai N700E_022HF
i
Мощность (кВт)
2.2
Напряжение (В)
380
Сила тока (А)
7.2
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
10,8x12,8x14,2
Частотный преобразователь (инвертор) Hyundai N700E_037HF
Частотный преобразователь (инвертор) Hyundai N700E_037HF
i
Мощность (кВт)
3.7
Напряжение (В)
380
Сила тока (А)
9.2
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
14x12,8x14,7
Частотный преобразователь (инвертор) Hyundai N700E_055HF
Частотный преобразователь (инвертор) Hyundai N700E_055HF
i
Мощность (кВт)
5.5
Напряжение (В)
380
Сила тока (А)
12
Особенности
Встроенный тормозной прерыватель
ДхШхВ (см)
16,8x21x27,5

Частотные преобразователи (инверторы) HYUNDAI N700E - справочная информация

Частотные преобразователи N700E фирмы Hyundai (Корея) - это недорогие преобразователи с векторным бессенсорным управлением. Они могут применяться на конвейерах станках, вентиляторах, насосах, компрессорах, стиральных машинах промышленного типа, а также с другими устройствами. Управление основано на пространственно-векторной модуляции  модуляции (ШИМ или PWM).

Диапазон мощностей и напряжений для преобразователей N700E

Серия N700E выпускается для таких напряжений:
- 200-240 вольт +/- 10% (1 фаза) - модели от 0,4 до 2,2 кВт; на конце маркировки добавляются буквы SF, например, N700E-004SF.
- 200-240 вольт +/- 10% (3 фазы) - модели от 0,4 до 22 кВт, на конце маркировки добавляются буквы LF, например, N700E-004LF.
- 380-480 вольт +/- 10% (3 фазы) - модели от 0,4 до 350 кВт, на конце маркировки добавляются буквы HF, например, N700E-004HF.

Некоторые особенности серии Hyundai N700E

- Диапазон выходной частоты составляет от 0,01 до 400 Гц.
- Допустимая перегрузка инвертора по току: 150% в течение одной минуты. Для моделей 5,5 кВт и выше 150% для тяжелого режима и 120% для нормального режима.
- Преобразователи позволяют получить до 150% крутящего момента на скорости 1 Гц (при бессенсорном контроле).
- Преобразователи имеют улучшенную характеристику крутящего момента, который можно уменьшить до 1,7. Это идеально подходит при работе с вентилятором или насосом. При номинальной скорости, ее варьирование составляет менее 1%.
- Встроенный тормозной прерыватель (блок регенеративного торможения) в моделях мощностью от 0,4 до 22 кВт. Для моделей от 30 до 350 кВт тормозной прерыватель поставляется как дополнительная опция. Тормозной резистор для любых моделей серии N700E поставляется как дополнительная опция.
- Большое кол-во защитных функций (ограничение по току настраивается в диапазоне от 20 до 200%, защита от избыточной нагрузки, от избыточного напряжения, от замыкания на землю, от перегрева и многие другие).

Порты и клеммы
Клеммы главной цепи включают в себя:
- клеммы для входного тока;
- клеммы для выходного тока;
- клеммы для подключения тормозного резистора;
- клеммы для подключения внешнего тормозного прерывателя (для моделей от 30 кВт и мощнее, у менее мощных моделей тормозной прерыватель встроен).
- клеммы для реактора постоянного тока (для моделей 5,5 кВт и выше).
- клеммы заземления.

Клеммы управляющей цепи включают в себя:
- 3 клеммы интеллектуального сигнала отключения (релейный выход);
- Клеммы управления частотой (Питание для установки частоты, клемма установки входной частоты (напряжение), клемма установки входной частоты (ток), клемма аналогового выхода);
- Сигнал аналогового монитора;
- Клеммы сигнала для программируемого устройства, управляющего входными параметрами;
- Клеммы интерфейса Modbus RS-485. Для моделей от 0,4 до 3,7 кВт подключение через переходник RJ-45, а для моделей 5,5 кВт и выше подключение через две или три раздельные клеммы.
- Клеммы входного сигнала (для моделей 5,5 кВт и выше);
- Несколько общих клемм для сигнала входа или измерителя (для моделей 5,5 кВт и выше);

Условия эксплуатации частотных преобразователей N700E

- Температура окружающей среды во время работы должна быть в диапазоне от -10 до +40 °C, при превышении температуры +40 °C частота должна быть ниже номинальной (до +50 °C для инверторов мощностью от 0,4 до 3,7 кВт независимо от частоты).
- Температура окружающей среды во время хранения должна быть в диапазоне от -20 до +60 °C.
- Допустимая влажность воздуха от 20 до 90%. Инвертор не допускает попадания внутрь воды.
- Класс защиты корпуса IP 20. Преобразователь частоты должен устанавливаться в шкаф со степенью защиты не менее IP2X (не следует допускать попадание мелких предметов в инвертор).

Дополнительные опции

Для частотников серии N700E возможно подключение следующих внешних устройств:
- Тормозной прерыватель для моделей от 30 до 350 кВт (от 0,4 до 22 кВт прерыватель встроен). Тормозной резистор для всех моделей.
- Выносной пульт управления, который подсоединяется по протоколу RS-485 (Modbus).
- Реактор постоянного или переменного тока.
