Описание модели A-i2200
Двухступенчатый вакуумный насос AiVac A-i2200 с масляным уплотнением откачивает закрытые объемы воздуха и другие газы до предельного давления 0,01 мбар (1 Па). Это профессиональный насос для обслуживания систем кондиционирования, для работы лабораторий и автосервисов. Конструкция насоса пластинчато-роторного типа с двумя рабочими ступенями, вакуумное масло в рабочем процессе насоса используется одновременно как охлаждающая жидкость, смазка и герметик. AiVac A-i2200 выполнен из литого алюминия, оборудован газобалластным устройством, всасывающий патрубок с универсальным присоединением 1/4" (6 мм) или 3/8" (10 мм) SAE.
Насос обеспечивает производительность 17 м3/ч, что составляет 283 л/мин.
Максимальное остаточное давление 0,01 мбар (1 Па).
Объем вакуумного масла 0,55 дм3 (л).
Интервал рабочей температуры насоса 5 ÷ 40 °C.
Электротехнические данные насоса – однофазный двигатель 220 В/50 Гц, 1440 об/мин, мощность 0,75 кВт, термореле, выключатель ON-OFF. Охлаждение двигателя и насоса обеспечивает вентилятор.
Основание с резиновыми ножками минимизирует вибрацию насоса во время работы.

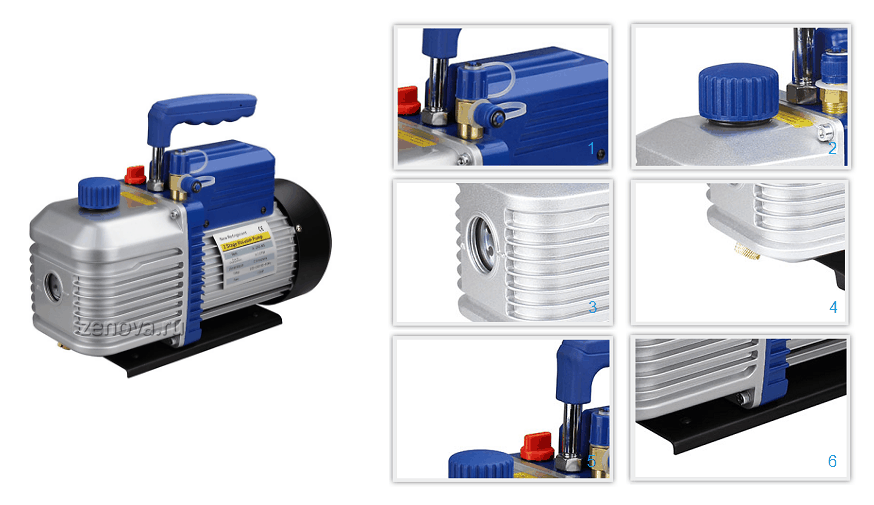

Элементы насоса
1. Всасывающий патрубок
2. Выхлопной патрубок совмещён с горловиной для заливки масла
3. Индикатор уровня масла
4. Горловина для слива масла
5. Газобалластное устройство
6. Основание с резиновыми ножками
Условия эксплуатации
Обратите внимание на рекомендуемое время непрерывной работы двухступенчатых вакуумных насосов – оно зависит от давления на входе и ориентировочно составляет:
- Не более 10 минут с атмосферным давлением на входе.
- Не более 20 минут с давлением на входе 0.5 — 1 атмосфера.
- Не более 30 минут с давлением на входе 0.1 — 0.5 атмосферы.
- Не более двух часов с давлением на входе от 30 до 100 мБар.
- Не более 8 часов с давлением на входе от 5 до 30 мБар.
- Без ограничения времени с давлением на входе менее 5 мБар.
Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 4 мБар, то он может работать без ограничения времени.
Материалы конструкции
- Корпус - сталь
- Лопатки - алюминий.
Области применения
- Фармакология;
- Химическое производство;
- Микроэлектроника;
- Вакуумная плавка;
- Сушка вымораживанием;
- Исследовательские центры;
- Производство неоновой рекламы.
Комплект поставки
- Вакуумный насос.
- Вакуумное масло для первой заправки насоса (ISO VG 46).
- Паспорт и инструкция по эксплуатации.
