Двухступенчатый пластинчато-роторный вакуумный насос AiVac A-i260

Описание модели A-i260

Двухступенчатый вакуумный насос AiVac A-i260 с масляным уплотнением откачивает закрытые объемы воздуха и другие газы до предельного давления 0,01 мбар (1 Па). Это профессиональный насос для обслуживания систем кондиционирования, для работы лабораторий и автосервисов. Конструкция насоса пластинчато-роторного типа с двумя рабочими ступенями, вакуумное масло в рабочем процессе насоса используется одновременно как охлаждающая жидкость, смазка и герметик. AiVac A-i260 выполнен из литого алюминия, оборудован газобалластным устройством, всасывающий патрубок с универсальным присоединением 1/4" (6 мм) или 3/8" (10 мм) SAE.

Насос обеспечивает производительность 8,5 м3/ч, что составляет 142 л/мин.
Максимальное остаточное давление 0,01 мбар (1 Па).
Объем вакуумного масла 0,5 дм3 (л).
Интервал рабочей температуры насоса 5 ÷ 40 °C.

Электротехнические данные насоса – однофазный двигатель 220 В/50 Гц, 1440 об/мин, мощность 0,55 кВт, термореле, выключатель ON-OFF. Охлаждение двигателя и насоса обеспечивает вентилятор.
Основание с резиновыми ножками минимизирует вибрацию насоса во время работы.

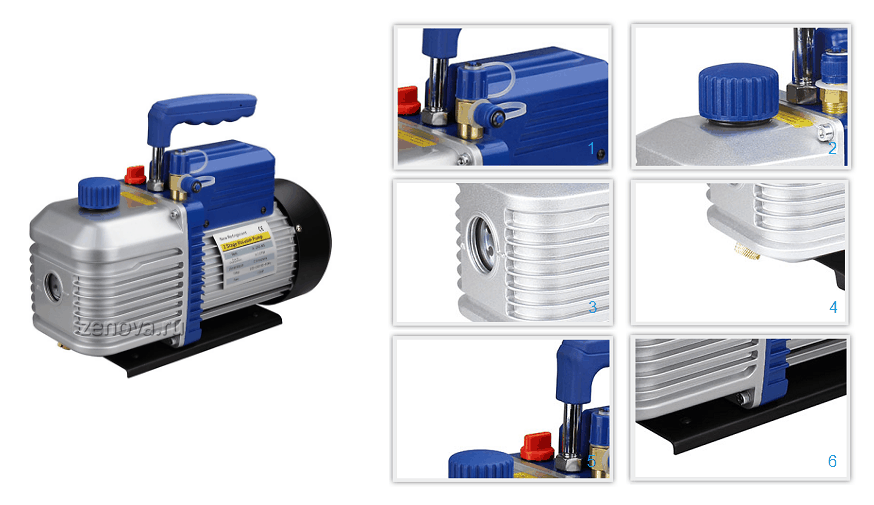

Элементы насоса

1. Всасывающий патрубок
2. Выхлопной патрубок совмещён с горловиной для заливки масла
3. Индикатор уровня масла
4. Горловина для слива масла
5. Газобалластное устройство
6. Основание с резиновыми ножками

Условия эксплуатации

Обратите внимание на рекомендуемое время непрерывной работы двухступенчатых вакуумных насосов – оно зависит от давления на входе и ориентировочно составляет:

• Не более 10 минут с атмосферным давлением на входе.
• Не более 20 минут с давлением на входе 0.5  — 1 атмосфера.
• Не более 30 минут с давлением на входе 0.1 — 0.5 атмосферы.
• Не более двух часов с давлением на входе от 30 до 100 мБар.
• Не более 8 часов с давлением на входе от 5 до 30 мБар.
• Без ограничения времени с давлением на входе менее 5 мБар.

Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 4 мБар, то он может работать без ограничения времени.

Материалы конструкции

• Корпус - сталь
• Лопатки - алюминий.

Области применения

• Фармакология;
• Химическое производство;
• Микроэлектроника;
• Вакуумная плавка;
• Сушка вымораживанием;
• Исследовательские центры;
• Производство неоновой рекламы.

Комплект поставки

• Вакуумный насос.
• Вакуумное масло для первой заправки насоса (ISO VG 46).
• Паспорт и инструкция по эксплуатации.
