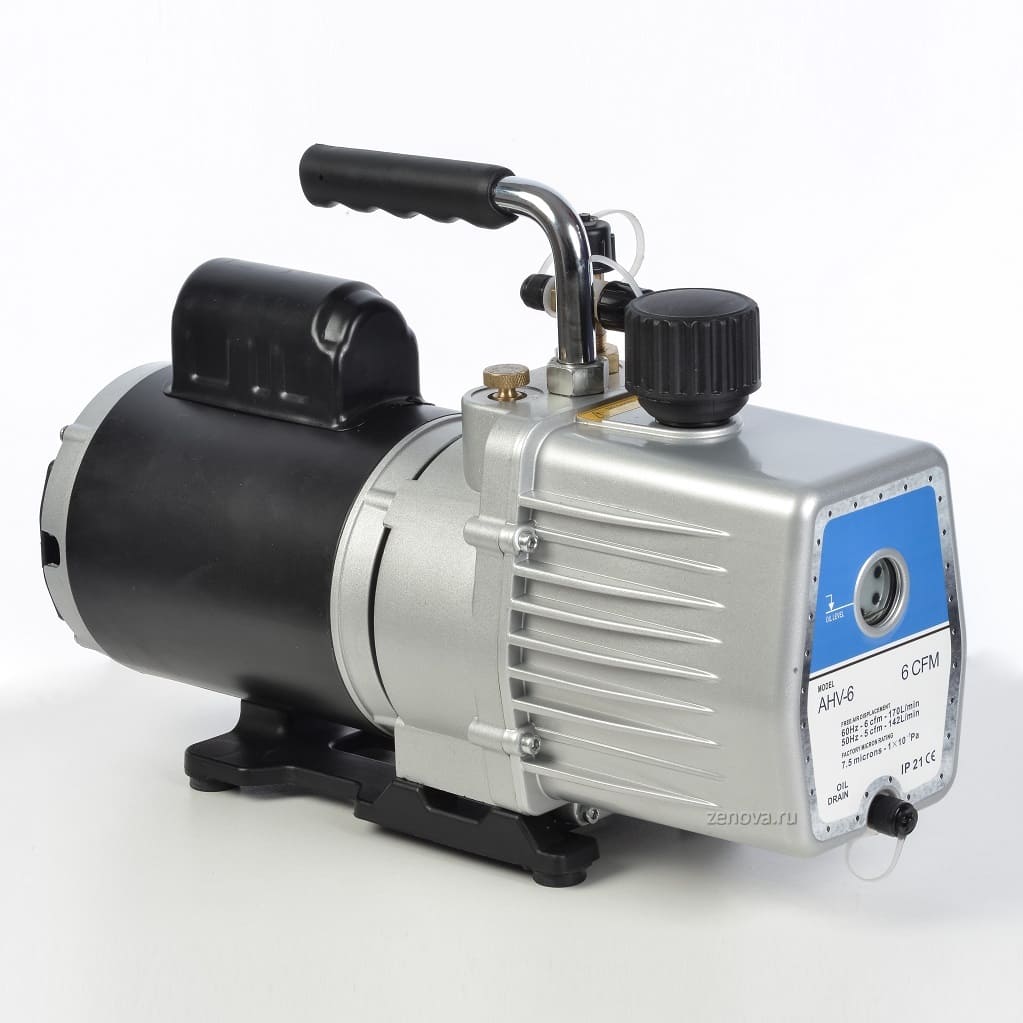

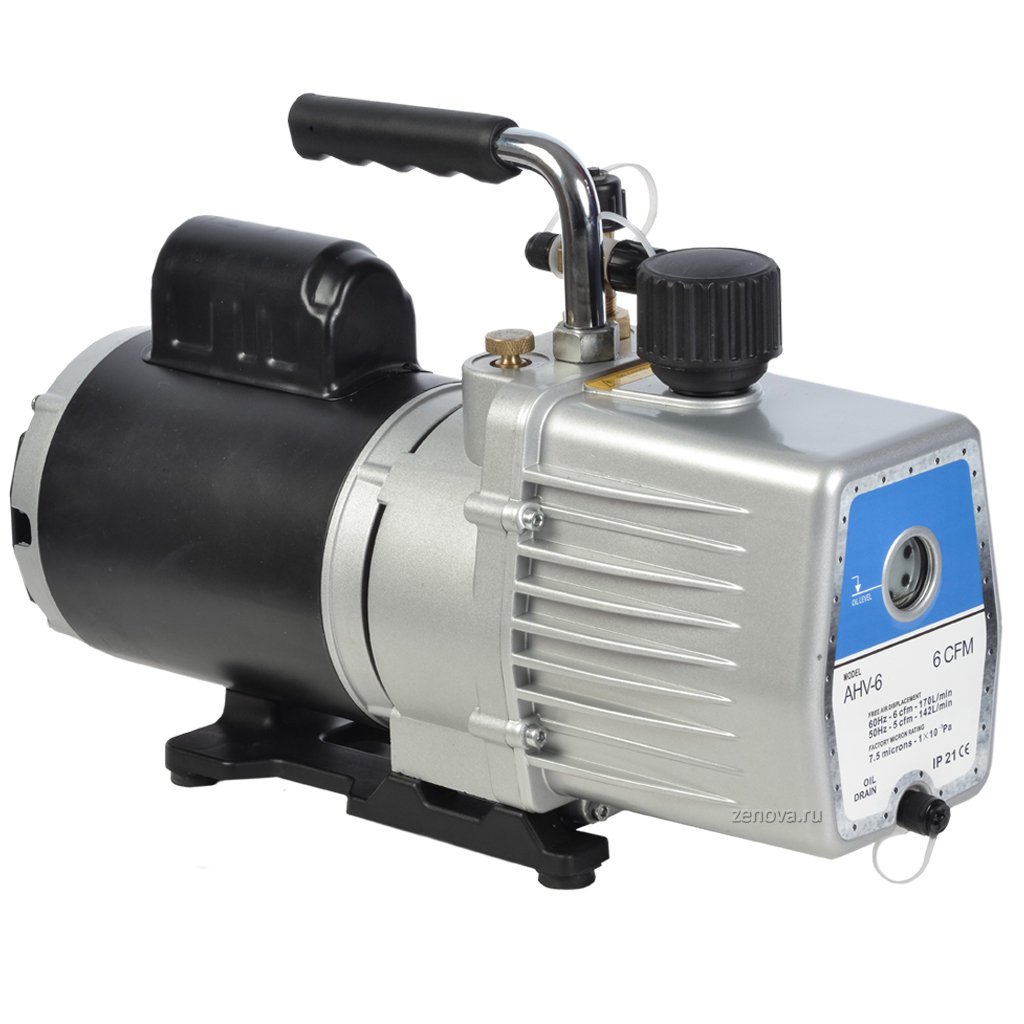

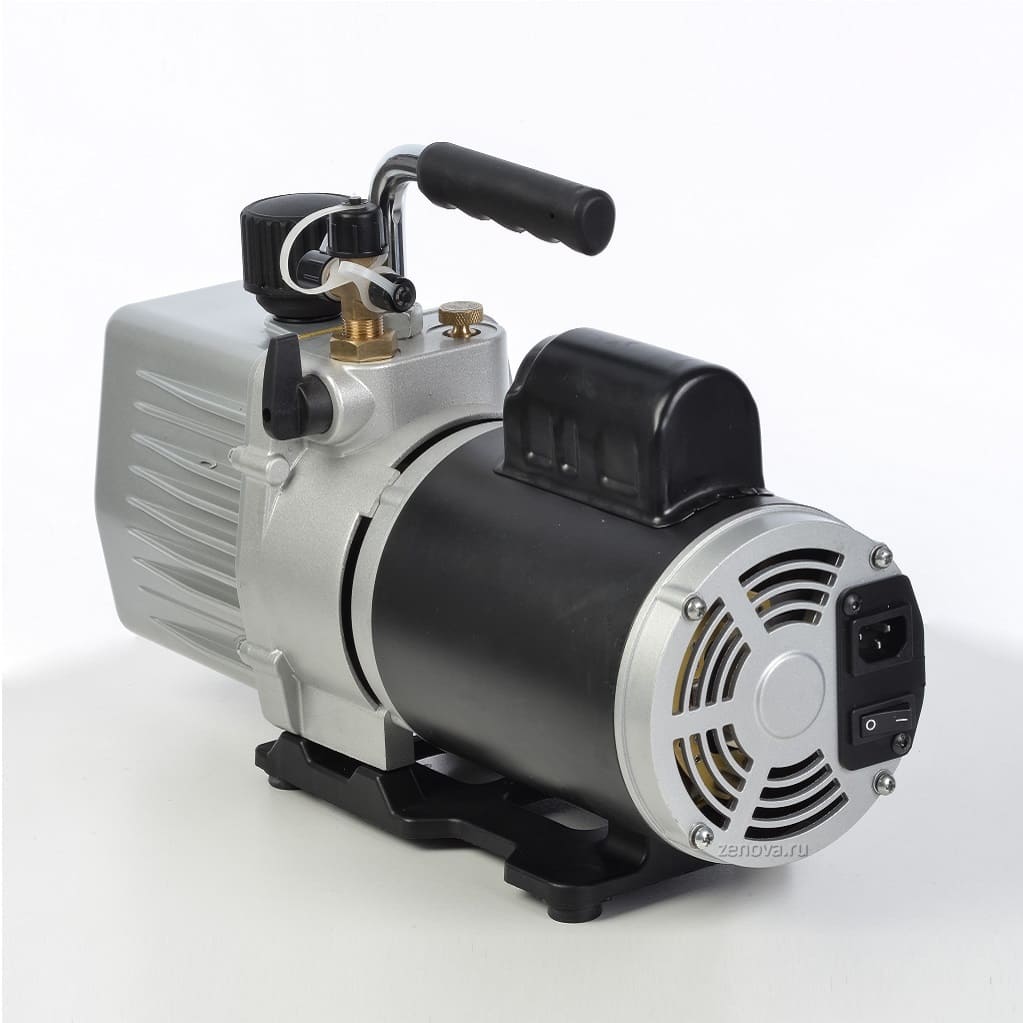

Двухступенчатый пластинчато-роторный вакуумный насос AiVac AHV-6

Описание модели AHV-6

Двухступенчатый пластинчато-роторный вакуумный насос AiVac AHV-6 позволяет получить стабильный вакуум глубиной до 0,01 мбар (1 Па). Это полупромышленный насос для лабораторий, исследовательских центров и небольших производств. Насос оснащен обратным клапаном и газобалластным устройством. Всасывающий патрубок оборудован фитингом с универсальным присоединением 1/4" (6 мм), 3/8" (10 мм) или 5/8" (15 мм) SAE.
Литое основание с резиновыми ножками минимизирует вибрацию насоса во время работы.

По сравнению с моделями VE, Vi, VP и прочими кондиционерными насосами насосы AHV обеспечивают более глубокий вакуум. Но самое главное, что они способны долго и стабильно держать достигнутый вакуум, не прерываясь для охлаждения. Они очень популярны в лабораторном использовании благодаря стабильности создаваемого вакуума. Так же они популярны и в промышленной сфере благодаря тому, что способны работать в режиме 24/7 без остановок для охлаждения.

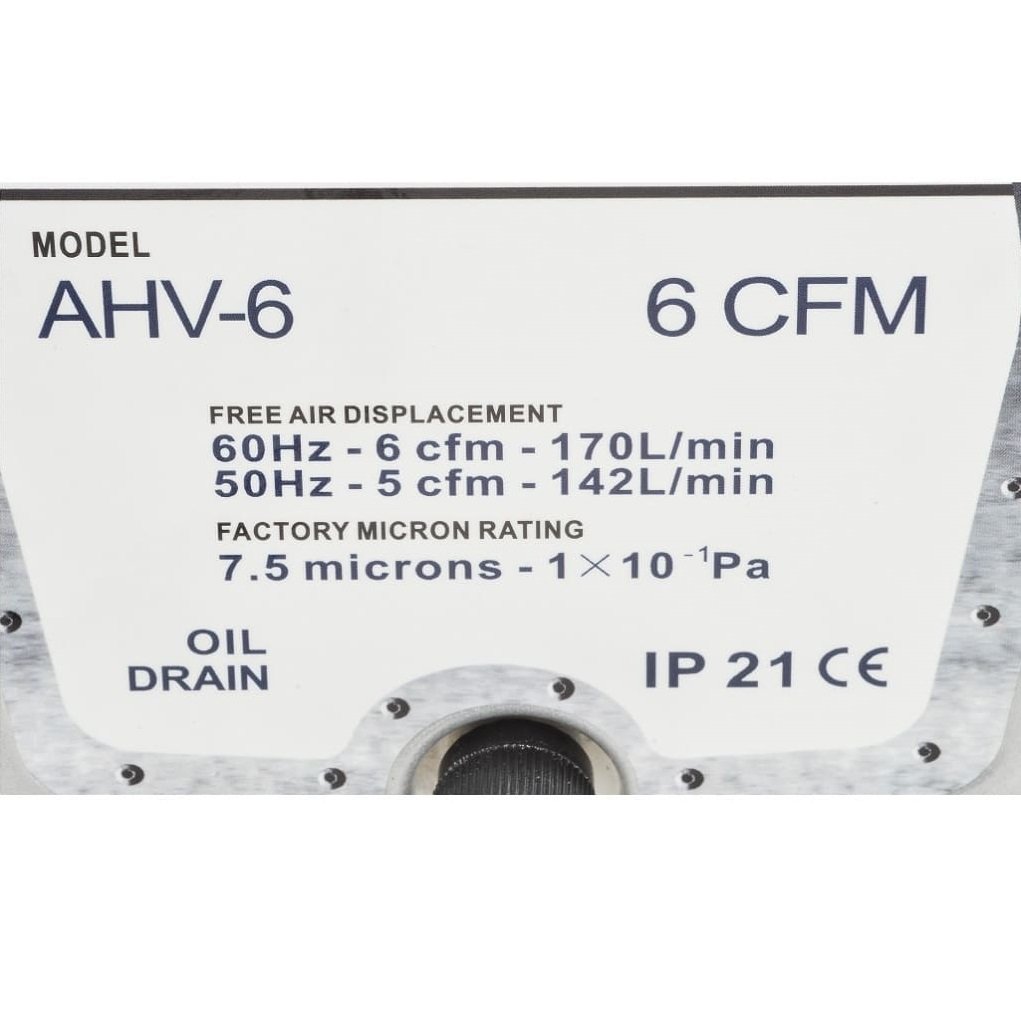

Производительность насоса AHV-6 составляет 8,5 м3/ч или 142 л/мин.
Полное остаточное давление 0,01 мбар (1 Па / 0,0075 торр / 0,0075 мм.рт.столба).
Объем масла в рабочей камере 0,55 литра.
Интервал рабочей температуры насоса 5 ÷ 40 °C.

Насос оснащен однофазным электродвигателем мощностью 1,1 кВт, 1440 об/мин, 220 В/50 Гц, со встроенной тепловой защитой и выключателем ON-OFF.
Охлаждение двигателя и насоса обеспечивает вентилятор.

Обратите внимание, что устанавливаемый в насосах AHV обратный клапан предназначен для защиты от взрывной разгерметизации в случае внезапной остановки насоса. Он не предназначен для длительного удержания вакуума. Если вам нужно обеспечить герметичность вакуумной линии даже после выключения насоса — установите отдельный электронный клапан или используйте запорную арматуру.

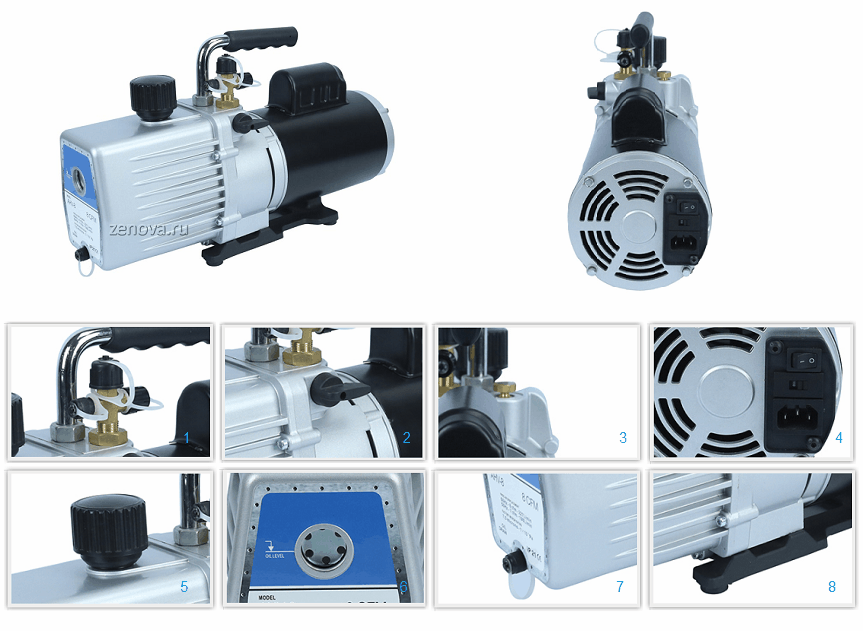

Элементы насоса

 1. Всасывающий патрубок                                    5. Выхлопной патрубок совмещён с горловиной для заливки масла
 2. Обратный клапан                                              6. Индикатор уровня масла
 3. Газобалластное устройство                             7. Горловина для слива масла
 4. Электровыключатель ON-OFF                         8. Основание с резиновыми ножками

Условия эксплуатации

Обратите внимание на рекомендуемое время непрерывной работы двухступенчатых вакуумных насосов – оно зависит от давления на входе и ориентировочно составляет:

• Не более 10 минут с атмосферным давлением на входе.
• Не более 20 минут с давлением на входе 0.5  — 1 атмосфера.
• Не более 30 минут с давлением на входе 0.1 — 0.5 атмосферы.
• Не более двух часов с давлением на входе от 30 до 100 мБар.
• Не более 8 часов с давлением на входе от 5 до 30 мБар.
• Без ограничения времени с давлением на входе менее 5 мБар.

Если насос стартует с атмосферным давлением на входе и затем за 10 минут достигает 4 мБар, то он может работать без ограничения времени.

Материалы конструкции

• Корпус - сталь
• Лопатки - алюминий.

Области применения

• Фармакология;
• Химическое производство;
• Микроэлектроника;
• Вакуумная плавка;
• Сушка вымораживанием;
• Исследовательские центры;
• Производство неоновой рекламы.

Комплект поставки

• Вакуумный насос.
• Вакуумное масло для первой заправки насоса (ISO VG 46).
• Паспорт и инструкция по эксплуатации.
