Герметичный химический насос из фторопласта ГХН 2,5/15.1

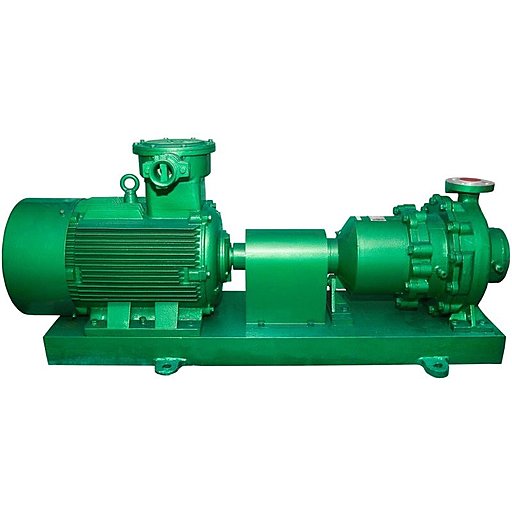

Внешний вид модели ГХН 2,5/15.1

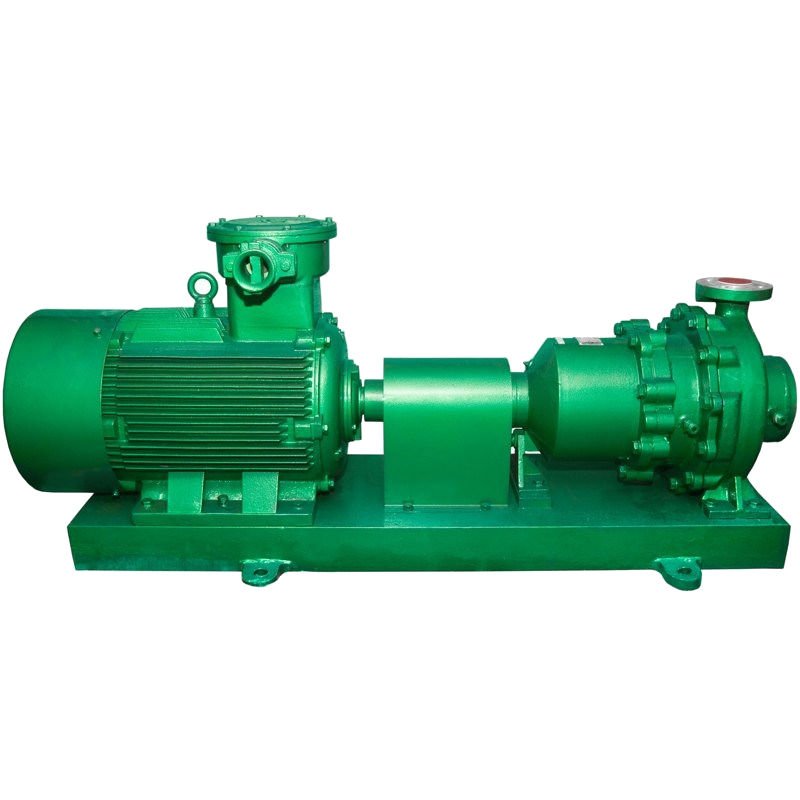

Внешний вид модели ГХН 2,5/15.1
i
Страна производства:
Китай
Мощность (кВт)
0.75
Обороты в минуту
2900
Рабочая точка
Напряжение (В)
380/220
Материал проточной части
Фторопласт
Макс. темп. жидкости (°C)
110
Максимальная плотность (кг/дм³)
1.8
Самовсос "по суху" (м)
2
Входной патрубок (мм)
25
Выходной патрубок (мм)
20
ДхШхВ (см)
48x16x18
Car

Бесплатно довезем до транспортной компании

Цена по запросу
Добавить в заказ

Герметичный химический насос из фторопласта ГХН 2,5/15.1 – характеристики

Мощность (кВт)
0.75
Обороты в минуту
2900
Рабочая точка
Напряжение (В)
380/220
Материал проточной части
Фторопласт
Макс. темп. жидкости (°C)
110
Максимальная плотность (кг/дм³)
1.8
Самовсос "по суху" (м)
2
Входной патрубок (мм)
25
Выходной патрубок (мм)
20
ДхШхВ (см)
48x16x18

Герметичный химический насос ГХН 2,5/15.1 с магнитной муфтой позволяет перекачивать различные агрессивные жидкости. Насос производится компанией Химгарегат (сборка - Китай). Корпус насоса выполнен из углеродистой стали, а проточная часть насоса футерована полимером (как правило, фторопластом Ф-50) толщиной 5-10 мм. Насосная часть и электродвигатель установлены на раме и соединяются посредством полумуфты.

Оптимальная рабочая точка для насоса составляет 2,5 м3/ч при напоре 15 м.в.ст. КПД насоса в указанной точке составляет 28%. Требуемый кавитационный запас 2 метра.

Плотность перекачиваемой жидкости зависит от мощности установленного электродвигателя:
- для двигателя 0,75 кВт (базовый двигатель) допускается плотность жидкости не более 1,05 кг/дм3.
- для двигателя 1,1 кВт плотность до 1,8 кг/дм3.


Габаритный чертеж насоса Химагрегат ГХН 2,5/15.1

Габаритный чертеж насоса Химагрегат ГХН 2,5/15.1

Другие товары из серии «Герметичные насосы ГХН»

Герметичный химический насос из фторопласта ГХН 2,5/20.1
Герметичный химический насос из фторопласта ГХН 2,5/20.1
i
Мощность (кВт)
1.1
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
25
Герметичный химический насос из фторопласта ГХН 2,5/32.1
Герметичный химический насос из фторопласта ГХН 2,5/32.1
i
Мощность (кВт)
2.2
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
25
Герметичный химический насос из фторопласта ГХН 4/15.1
Герметичный химический насос из фторопласта ГХН 4/15.1
i
Мощность (кВт)
1.1
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
32
Герметичный химический насос из фторопласта ГХН 4/20.1
Герметичный химический насос из фторопласта ГХН 4/20.1
i
Мощность (кВт)
1.1
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
32
Герметичный химический насос из фторопласта ГХН 4/32.1
Герметичный химический насос из фторопласта ГХН 4/32.1
i
Мощность (кВт)
2.2
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
32
Герметичный химический насос из фторопласта ГХН 6,3/20.1
Герметичный химический насос из фторопласта ГХН 6,3/20.1
i
Мощность (кВт)
1.5
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
40
Герметичный химический насос из фторопласта ГХН 6,3/32.1
Герметичный химический насос из фторопласта ГХН 6,3/32.1
i
Мощность (кВт)
3
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
40
Герметичный химический насос из фторопласта ГХН 6,3/50.1
Герметичный химический насос из фторопласта ГХН 6,3/50.1
i
Мощность (кВт)
5.5
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
40
Герметичный химический насос из фторопласта ГХН 12,5/20.1
Герметичный химический насос из фторопласта ГХН 12,5/20.1
i
Мощность (кВт)
2.2
Рабочая точка
Материал проточной части
Фторопласт
Максимальная плотность (кг/дм³)
1.8
Входной патрубок (мм)
50

Герметичные насосы ГХН - справочная информация

Химические герметичные насосы ГХН 1, ГХН 2, ГХН 3, ГХН 4 - это надежные агрегаты с проточной частью из фторопласта или нержавеющей стали. Они снабжены магнитной муфтой, что позволяет полностью исключить утечки перекачиваемой жидкости во время работы. Отличаются невысокой ценой.

ГХН 1 - консольные из фторопласта

Эти электрические горизонтальные насосы центробежного типа перекачивают жидкости с плотностью не более 1800 кг/м3 и вязкостью - не более 30 сСт. Концентрация твердых вкраплений с размером гранул не более 0.2 мм может достигать в жидкостях не более 0.1%, а рабочие температуры жидкостей колеблются от -30 до +110°С. Насосы способны транспортировать жидкости со скоростью от 2.5 до 400 м3/час при диапазоне напоров в системе от 2 до 125 м.
ГХН1 по конструкции похожи на ГХН 4 – они полностью герметичны, изготавливаются в сверхпрочных металлических корпусах, не имеют дополнительных уплотнений, которые заменены специальными магнитными муфтами в приводе насосной части. Внутренняя проточная часть насосной установки выполнена из модифицированных полимеров – прочного 5-10-миллиметрового полиэтилена или фторопласта Ф-50.

ГХН 2 - моноблочные из фторопласта

Эти моноблочные горизонтальные электронасосные установки центробежного типа перекачивают химически агрессивные, опасные и токсичные жидкие среды, плотность которых составляет не более 1500 кг/м3 при колебании рабочих температур от -30 до +110°С. В жидкости допускаются твердые вкрапления с размером гранул не более 0.1 мм содержанием не более 0.2%. Производительность от 0.4 до 25м3/час, при диапазоне напоров от 3.2 до 32 м.
Моноблоки насосов выполнены полностью из сверхпрочных полимеров (фторопласт Ф-50), полностью герметичны, а сальниковые и торцевые уплотнения заменены магнитными муфтами в приводе насосной части.

ГХН 3 - моноблочные из нержавеющей стали

Эти моноблочные горизонтальные насосы центробежного типа перекачивают жидкие среды с плотностью не более 1600 кг/м3 при колебаниях рабочих температур в пределах -30 +110°С, в которых процент твердых частиц не превышает 0.2% (размер гранул до 0.1 мм). Производительность насосов этого типа варьируется от 0,9 до 50 м3/час при напоре от 2 до 50 м.
Моноблочные корпуса насосов выполнены полностью из нержавеющих сталей AISI 304, 316L. Они полностью герметичны, а торцевые уплотнения корпуса и сальниковые уплотнения патрубков заменены магнитными полумуфтами, разделенными экраном. Небольшие по размеру модели насосов этого типа имеют патрубки под приварку.

ГХН 4 - консольные из нержавеющей стали

Рассчитаны на перекачивание жидких реагентов с плотностью до 1800 кг/м3 при вязкости не более 30 сСт и колебаниях рабочих температур  от -30 до +110°С. При этом диапазон производительности насоса составляет от 2.5 до 400 м3/час, а диапазон напоров колеблется от 2 до 125 м.
ГХН4 по конструкции похожи на ГХН 1 – эти  горизонтальные насосы самовсасывающего типа полностью герметичны, имеют корпус полностью выполненный из нержавеющих сталей AISI 304, 316L, не имеют дополнительных уплотнений, которые заменены специальными магнитными муфтами в приводе насосной части.
