Насосы с магнитной муфтой Wilo PM - справочная информация
Серия малых герметичных насосов PM производится в Южной Корее на совместном предприятии LG - Wilo. Корпуса насосов выполнены из полипропилена и они позволяют перекачивать слабые растворы кислот, щелочей и прочих агрессивных жидкостей. Насосы PM оснащаются магнитной муфтой, которая передает крутящий момент с двигателя на рабочее колесо насоса. Отсутствие уплотнений полностью исключает любые утечки жидкости при работе.
Расшифровка полного обозначения насосов PM
Разберем пример маркировки насоса PM 250 PES
PM - навание серии указывает на использование магнитной муфты
25 - номинальная мощность двигателя 250 Вт (03 - 30 Вт, 05 - 50 Вт, 15 - 150 Вт)
0 - дополнительное обозначение модификации - особого значения не имеет
P - корпус из полипропилена; альтернативы нет
E - однофазный электродвигатель (питание 220 вольт); альтернативы нет
S - резьбовые патрубки (отсутствие символа означает, что насос имеет присоединение "под шланг")

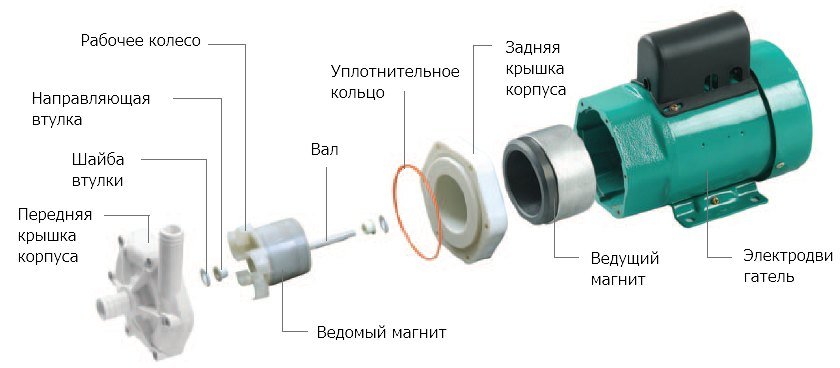

Изображение 1. Насос LG PM в разрезе.
Условия эксплуатации
- Насосы могут работать в непрерывном режиме (режим эксплуатации S1).
- Перекачиваемая жидкость должна иметь температуру в диапазоне от 0 до +60 °C.
- Вязкость жидкости должна быть до 20 сстокс.
- Плотность жидкости не должна превышать 1,1 кг/дм3.
- Температура окружающей среды при работе насосов от 0 до +40 °C.
- Насосы не допускают сухого хода.
- Монтаж насоса допускается только в горизонтальном положении клеммной коробкой вверх.
- Из-за использования в конструкции ферритовых магнитов рядом с насосом не должны находиться стальные трубы, а перекачиваемая жидкость не должна содержать частиц железа и никеля.
- Наличие твердых частиц по указанию производителя может уменьшить срок службы насосов. Ускоренный выход насоса из строя зависит от количества, диаметра частиц и степени их абразивности. Более точные данные не приводятся.
Электродвигатели
На малых насосах LG PM используются только однофазные электродвигатели на 220 вольт и 50 герц.
Все двигатели двухполюсные на 2900 оборотов в минуту .
Класс изоляции E (изоляция обмоток выдерживает температуру до +120 °C).
Двигатели имеют встроенную тепловую защиту.
Используемые материалы
Корпуса насосов и рабочие колеса насосов PM выполнены из полипропилена.
Вал - из алюмоксидной керамики.
Подшипник (направляющая втулка) из PTFE.;
Шайба вала из алюмоксидной керамики.
Уплотнительные кольца из FKM (Viton).
Постоянные магниты из ферритовых сплавов.
Болты на корпусе из нержавеющей стали.
