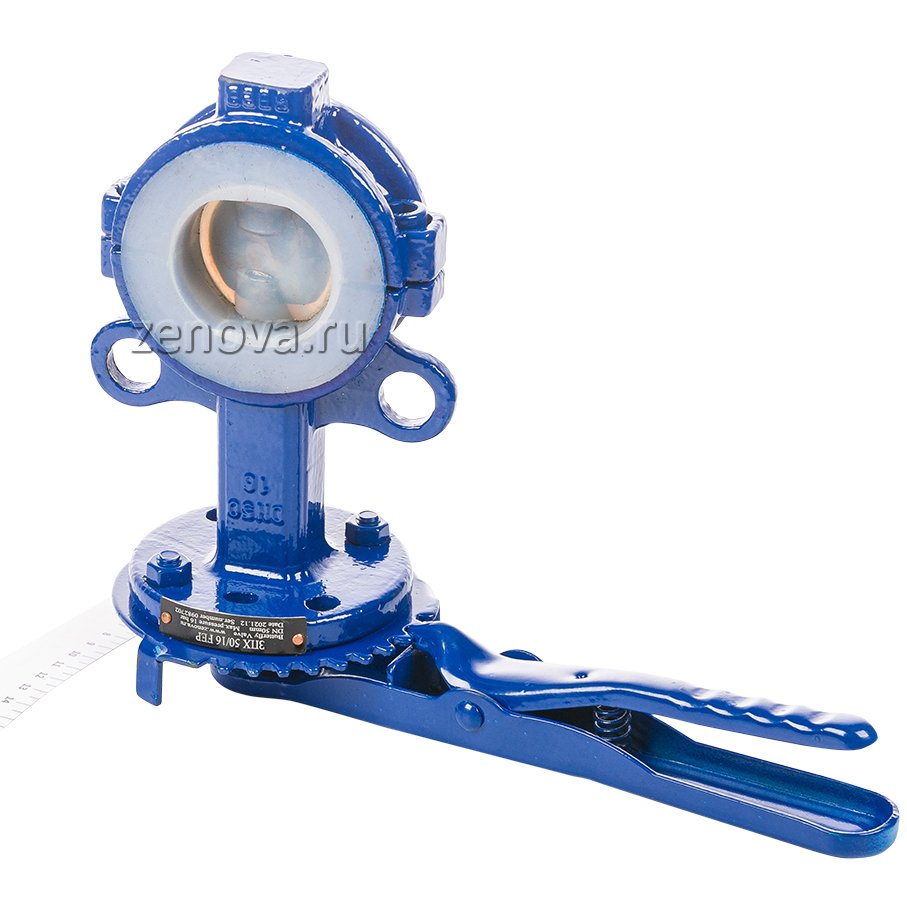

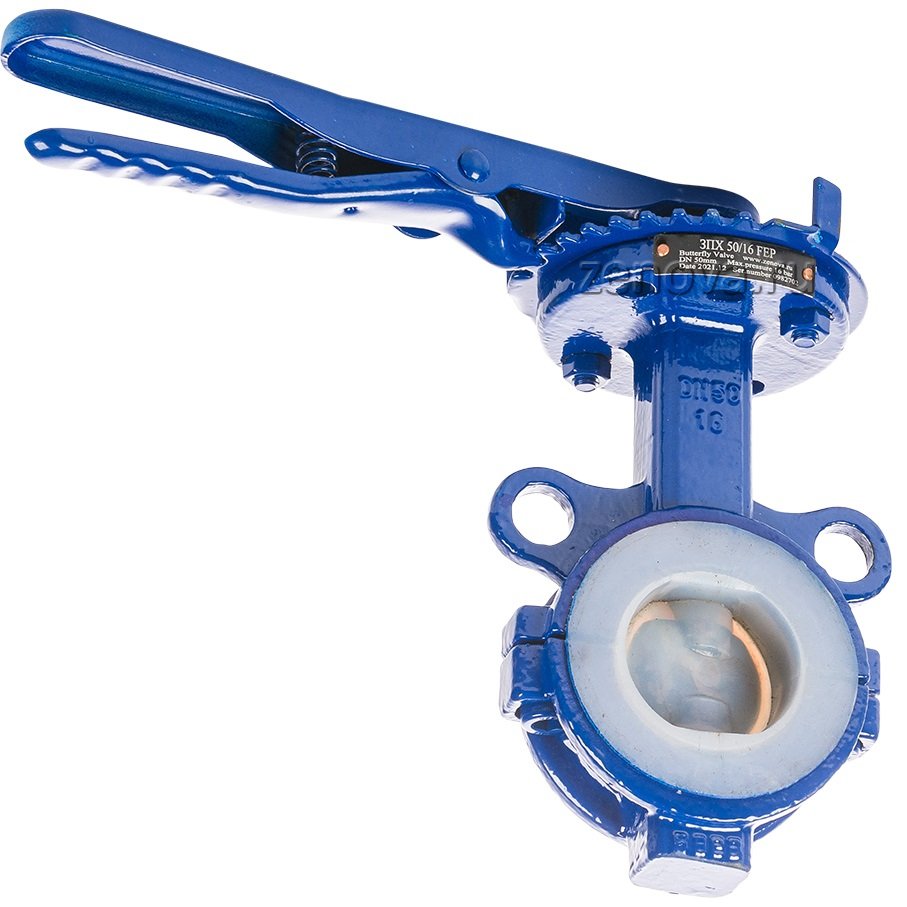

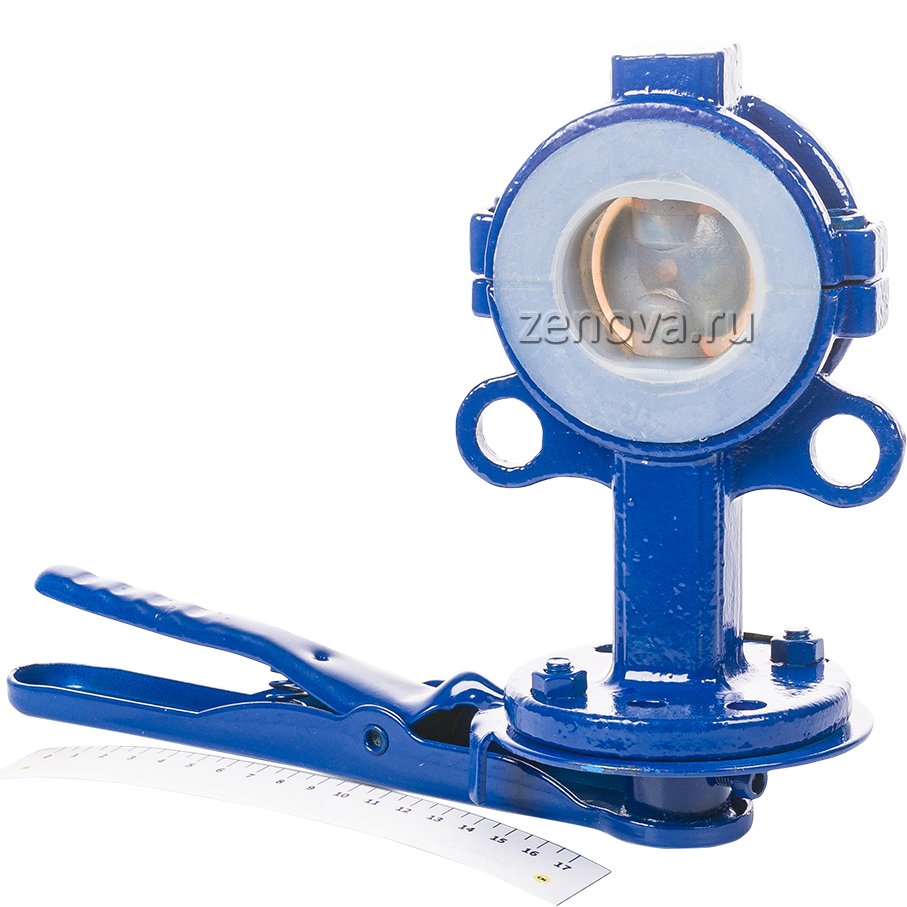

Описание модели ЗПХ 50/16.1
Поворотный затвор с защитной футеровкой FEP используется в трубопроводах по разливу агрессивных сред, кислот, щелочей и растворителей. Затвор имеет стандартные фланцы. Рассчитан на номинальное давление не более 1,6 МПа или 16 атмосфер. Условный проход 50 мм или 2 дюйма. Фторопласт FEP подходит для большинства промышленных задач, но все же перед покупкой лучше проверить его совместимость с перекачиваемыми растворами по таблицам химической совместимости.
Материалы конструкции
- Корпус затвора выполнен из улучшенной углеродистой стали WCB с высокой стойкостью к низким и высоким температурам.
- Проточная часть (манжета и диск) покрыта химически стойким фторопластом FEP (Ф-4МБ).
- Шток и рукоятка выполнены из углеродистой стали 45#.
- Болты затвора выполнены из стали A3.
- Металлические части затвора покрыты антикоррозионным составом и сверху покрашены в синий цвет.

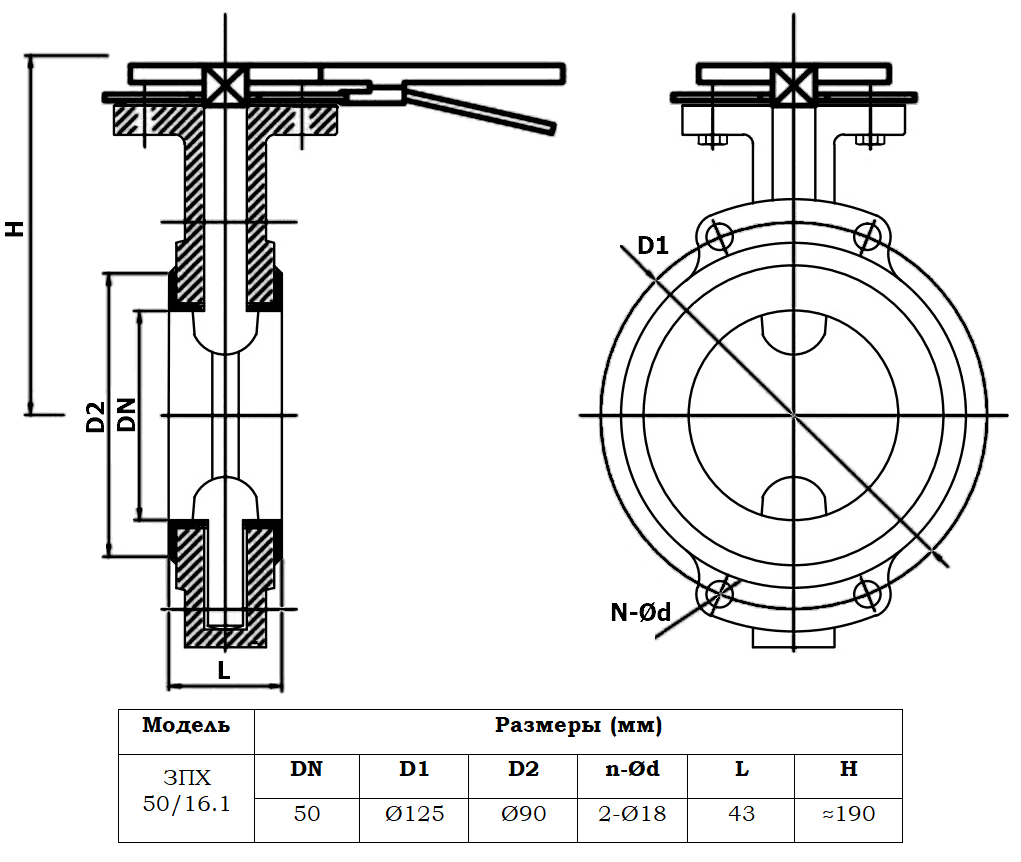

Габаритный чертеж модели ЗПХ 50/16.1
Габаритный чертеж модели ЗПХ 50/16.1
