Кислотостойкий вентилятор HMS Fans MPC-F2T-160-ATEX

Кислотостойкий вентилятор HMS Fans MPC-F2T-160-ATEX
Кислотостойкий вентилятор HMS Fans MPC-F2T-160-ATEX
i
Страна производства:
Китай
Макс. расход (м³/час)
1100
Макс. давление (Па)
450
Рабочая точка
750 м³/час при 300 Па
Мощность (кВт)
0.18
Обороты в минуту
2850
Напряжение (В)
380
Материал корпуса
Полиэтилен
Материал рабочего колеса
Полипропилен
Макс. темп. перекачиваемого воздуха (°C)
60 °C
Уровень шума на входе (дБ)
65
Входной патрубок (мм)
160
Выходной патрубок (мм)
160
ДхШхВ (см)
40х39х40
Вес (кг)
9.5
26 288 ₽
411 $
Товар недоступен для заказа
1

Гарантия 1 год

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию в России.

Кислотостойкий вентилятор HMS Fans MPC-F2T-160-ATEX – характеристики

Макс. расход (м³/час)
1100
Макс. давление (Па)
450
Рабочая точка
750 м³/час при 300 Па
Мощность (кВт)
0.18
Обороты в минуту
2850
Напряжение (В)
380
Материал корпуса
Полиэтилен
Материал рабочего колеса
Полипропилен
Макс. темп. перекачиваемого воздуха (°C)
60 °C
Уровень шума на входе (дБ)
65
Входной патрубок (мм)
160
Выходной патрубок (мм)
160
ДхШхВ (см)
40х39х40
Вес (кг)
9.5

Кислотостойкий взрывозащищенный вентилятор HMS Fans MPC-F2T-160-ATEX служит для удаления агрессивных паров и газов, применяется в системах вентиляции взрывоопасных производственных помещений. Вентилятор способен работать с воздушными массами повышенной влажности, рабочее колесо выполнено из полипропилена, спиральный корпус из полиэтилена. Температура перемещаемой среды до 60 °C.

Объёмный расход воздуха (производительность) до 1100 м3/ч, нагнетаемое давление 450 Па.
Присоединительные отверстия круглые, диаметром 160 мм.

Вентилятор оборудован асинхронным двигателем во взрывозащищенном исполнении.
Параметры двигателя: 3 фазы, 380 В, 0,18 кВт, 2P, 2850 об/мин.
Регулирование скорости выполняется с помощью преобразователя частоты.
Звуковое давление 65 дБ.

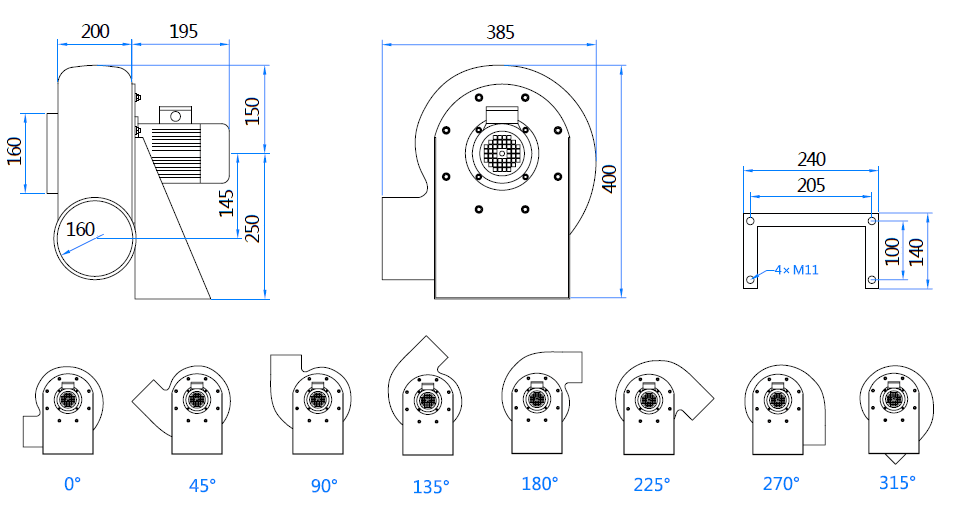

Габаритный чертеж вентилятора MPC-F2T-160-ATEX

Габаритный чертеж вентилятора MPC-F2T-160-ATEX

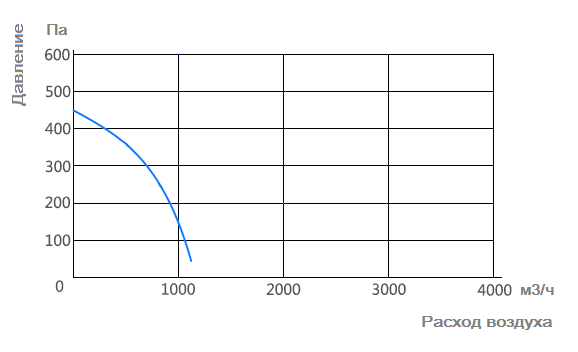

График характеристик HMS Fans MPC-F2T-160-ATEX

График характеристик HMS Fans MPC-F2T-160-ATEX

Загружаем другие товары из серии…

Кислотостойкие взрывозащищенные вентиляторы HMS Fans MPC ATEX - справочная информация

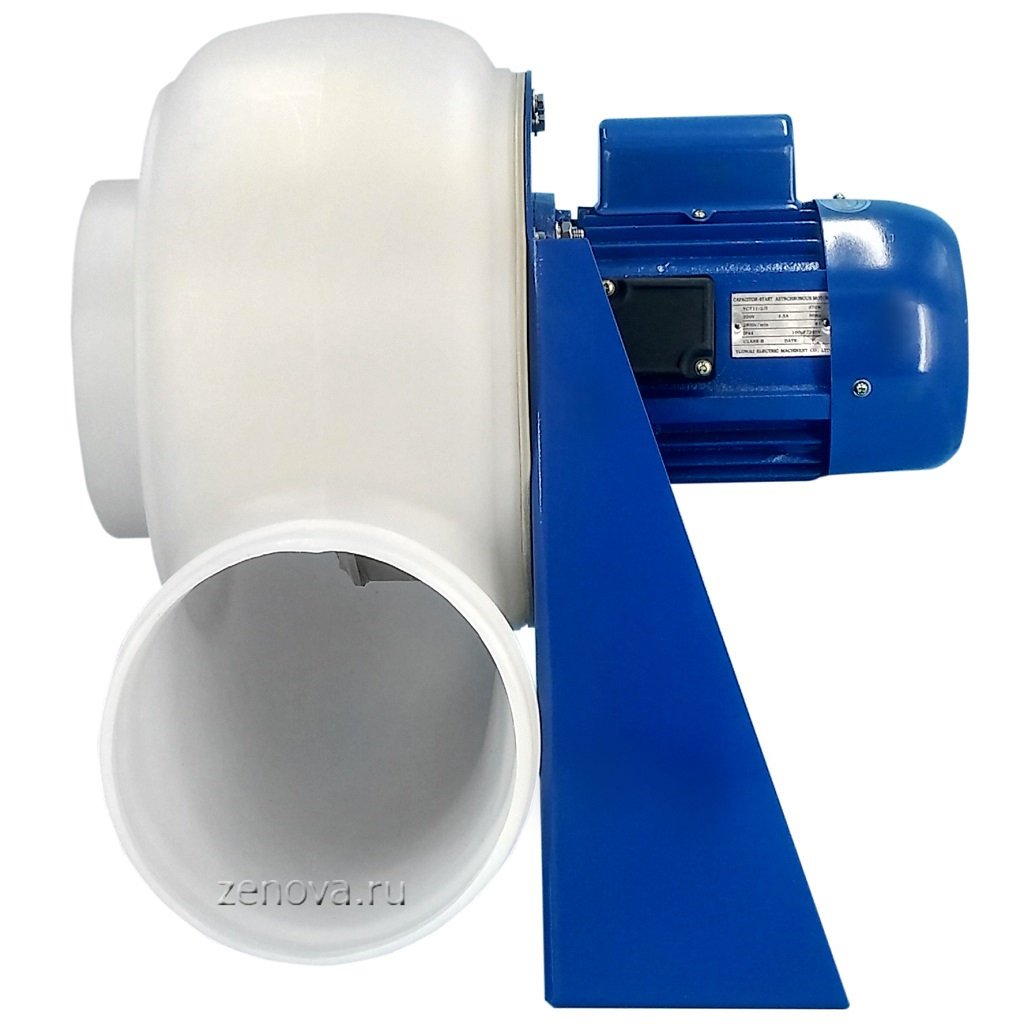

Кислотостойкие взрывозащищенные вентиляторы HMS Fans MPC ATEX  —  это центробежные вентиляторы одностороннего всасывания, производства КНР. Они применяются во взрывоопасных промышленных производствах, соответствуют самым жестким требованиям, используются для удаления отработанных взрывоопасных, агрессивных паров и газов. Вентиляторы рассчитаны на среды с высоким уровнем влажности и температуру до 60 °C, стойки к парам серной, сернистой, азотной, азотистой, плавиковой, борной, синильной, соляной кислот, аммиака, соды, этанола, гидроксид калия, метанола, пропана, формалина, бензола, формальдегида.

Конструкция

Вентилятор состоит из спирального корпуса, рабочего колеса, взрывозащищенного двигателя, кронштейна со стендом. Все элементы выполнены из химически стойких, не чувствительных к коррозии, материалов.
- Спиральный поворотный корпус изготовлен из полиэтилена (PE) белого цвета. Предусмотрено восемь стандартных положений корпуса с шагом 45 °. Присоединительные отверстия круглые, размером 150, 200, 250, 300 мм.
- Одностворчатое рабочее колесо с загнутыми назад лопатками выполнено из полипропилена (PP), сбалансировано по стандарту G 2,5 по DIN ISO 1940.
- Двигатель во взрывозащищенном исполнении находится за пределами воздушного потока.
- Кронштейн и металлический стенд покрыты эпоксидной краской в цвет двигателя. Крепежные элементы из нержавеющей стали 304.
Конструкция позволяет отсоединять двигатель без отстыковки корпуса вентилятора от вытяжного канала.

Аэродинамические характеристики серии

Объёмный расход воздуха (производительность) 1080 - 5270 м3/ч
Нагнетаемое давление 160 - 1580 Па
Звуковое давление 54 - 79 дБ

Параметры двигателя

Вентиляторы комплектуются асинхронными трехфазными двигателями взрывозащищенной версии в соответствии с Директивой ATEX.
Количество полюсов 2Р (2850 об/мин) или 4Р (1450 об/мин)
Номинальное напряжение 380 В
Номинальная мощность 0,12 - 0,18 - 0,25 - 0,37 - 1, 1 - 2,2 кВт.
Режим работы S1.
Данные двигателя штампуются на паспортную табличку.

Условия эксплуатации

Температура перемещаемой среды до 60 °C
Температура окружающей среды до 40 °C
Рабочее положение - горизонтальное
Высота установки над уровнем моря не более 1000 м.

Расшифровка обозначения

В качестве примера возьмем вентилятор HMS Fans MPC-F4T-200-ATEX
M  - Модель серии HMS Fans
P  -  Пластиковый
C  -  Центробежный
F  -  Вентилятор
4  -  четырехполюсное исполнение (2 - двухполюсное)
Т  -  трехфазный
200  -  диаметр присоединения, мм (160, 250, 300)
ATEX  -  взрывозащищенная версия
