Описание модели GP 80 KK-TF-040-8 с частотным преобразователем
Самовсасывающий импеллерный насос Ortasinox GP 80 KK-TF-040-8
имеет стандартный материал корпуса - сталь AISI 316, материал импеллера - пищевой NBR. Насос применяется для перекачивания жидких и вязких растворов пищевой, химической, косметической промышленности. Выполнен в ременном исполнении, герметичность обеспечивается механическим уплотнением. Максимальная глубина самовсасывания насоса - 5 метров. Диапазон температуры жидкости от -40 до +90 градусов, допустимый размер включений до 25 мм.

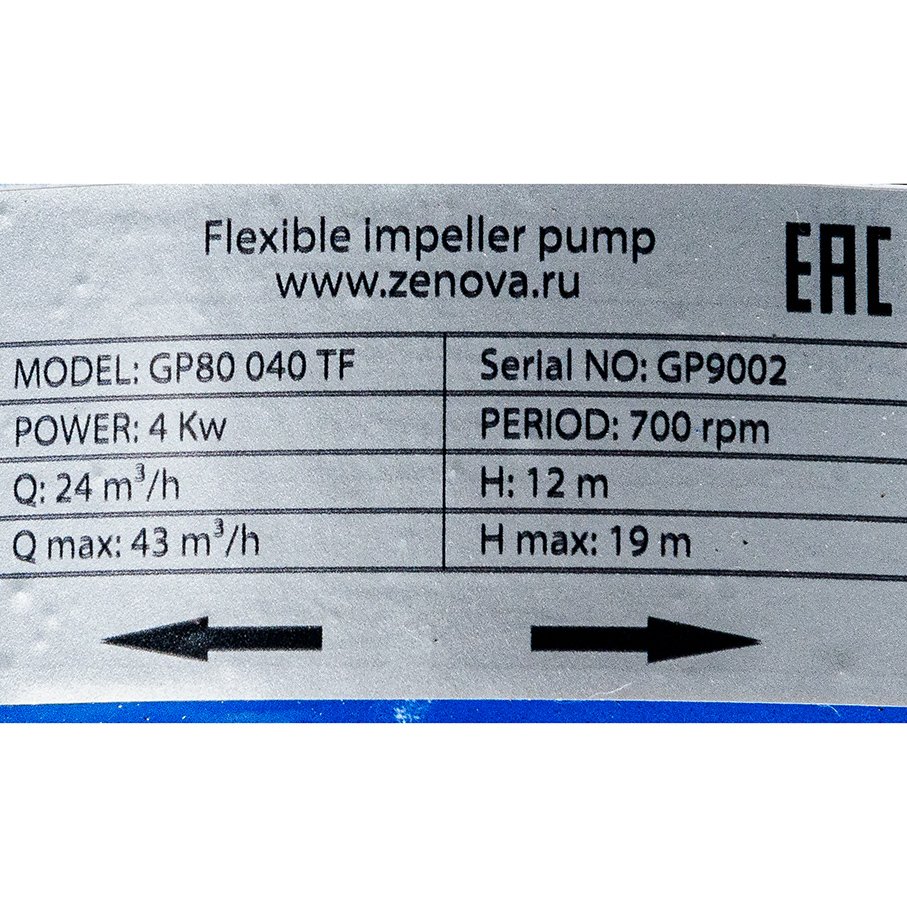

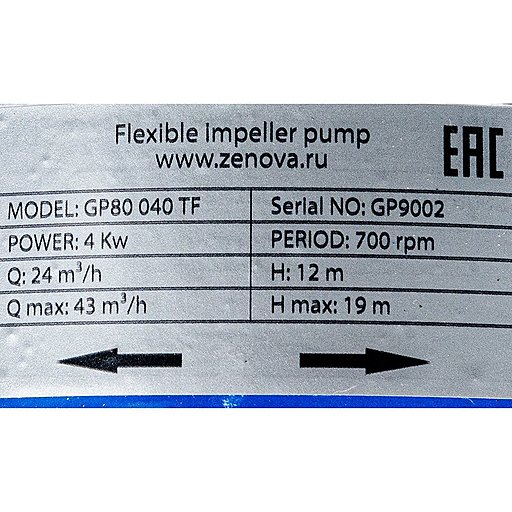

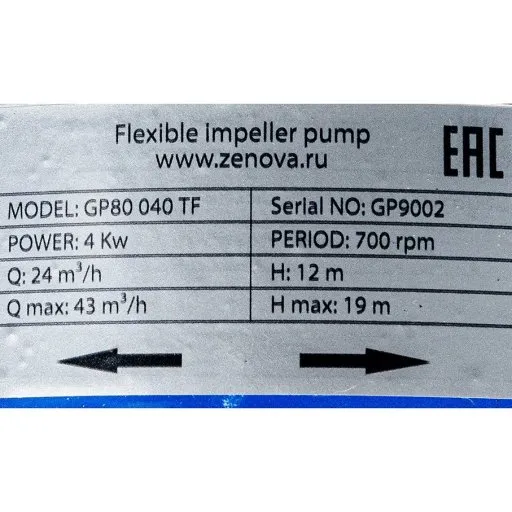

Производительность модели до 43 м3/ч (716,6 л/мин), напор до 19 м.
Рабочая точка - расход 24 м3/ч (400 л/мин), напор 12 м.
Размер патрубков DN65 тип DIN 11851

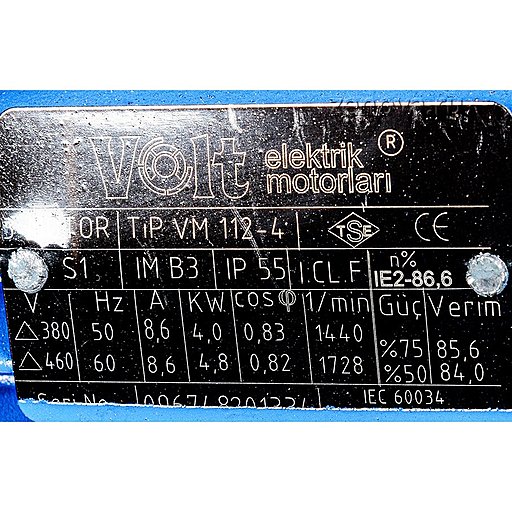

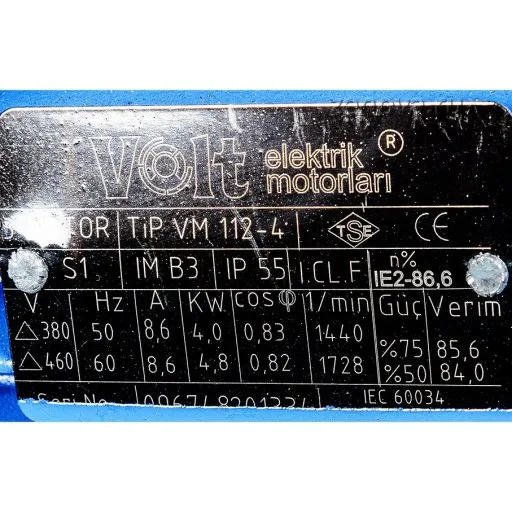

Насос оснащен трехфазным двигателем 380 В, мощностью 4 кВт, 8Р, частота вращения 700 об/мин.

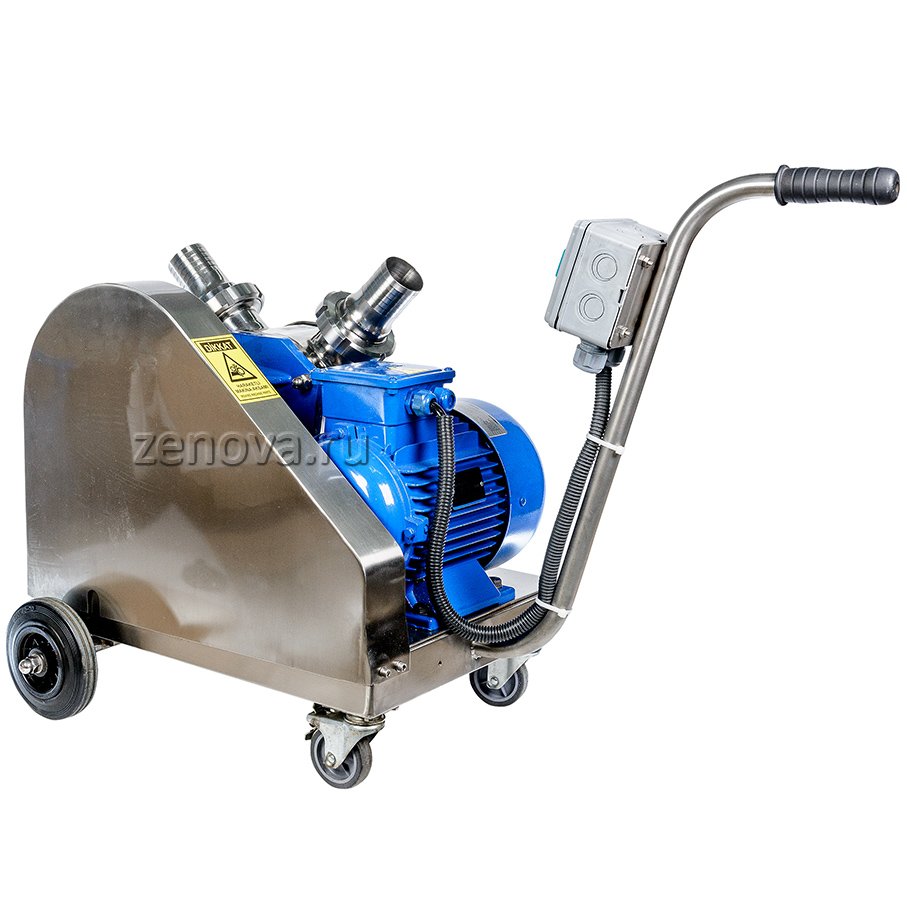

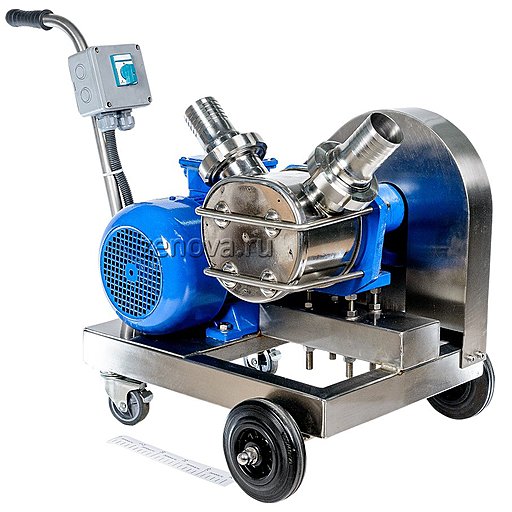

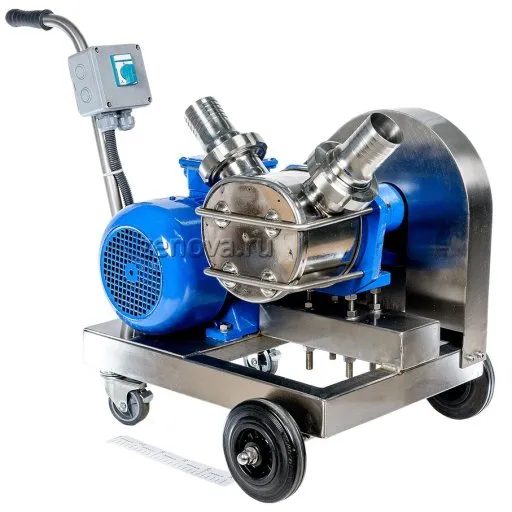

В комплект поставки входит насос на тележке, частотный преобразователь.
Области применения, типовые жидкости
Насосы серии GP могут перекачивать:
- соки, вина, умеренно вязкую патоку, сиропы, молоко,
- моющие жидкости,
- клеи, воски, эмульсии
- спирты,
- краски,
- разбавленные кислоты и щелочи (совместимые с нержавейкой и NBR/EPDM),
- дизельное топливо, масла на основе нефтепродуктов.
Условия эксплуатации
- Имплеллерные насосы серии GP обладают множеством достоинств, но они не любят сухой ход. Из-за трения каучукового импеллера по металлу импеллер быстро перегревается и растрескивается. Чтобы этого не произошло насос всегда должен быть заполнен жидкостью. При начальном пуске насоса в режиме самовсоса допускается работа всухую не более 30 секунд.
- Всасывающая линия насоса должна быть снабжена обратным клапаном, чтобы жидкость не вытекала из нее при остановке насоса. Это актуально при работе насоса в режиме самовсоса.
- Диапазон температуры окружающей среды от 0 до +40 °C.
- Диапазон температуры перекачиваемой жидкости от -20 до +80 °C для насосов с импеллером из NBR и от -40 до +100 °C для насосов с импеллером из EPDM.
- Насосы GP можно устанавливать на поверхности под уклоном, они совместимы с моющими и дезинфицирующими растворами, позволяют проводить CIP/SIP мойку без разборки.
- Допустимый размер твердых частиц в жидкости от 3 до 25 мм в зависимости от типоразмера насоса.
- Высота самовсасывания - до 5 метров.
- Вязкость перекачиваемой жидкости до 50 000 сСт при поступлении жидкости в насос самотеком или под давлением. Для работы с такой вязкостью скорость вращения вала должна быть снижена до 200 об/мин (это возможно при заказе насосов в специальных исполнениях). При этом следует учитывать, что при высокой вязкости (более 5000 сСт) производительность насоса снижается. При работе на обычных скоростях (700-1400 об/мин) вязкость жидкости не должна превышать 1 500 - 5 000 сСт. Чем более вязкую жидкость перекачивает насос, тем бОльшую по размеру патрубка модель следует выбирать.
Материалы конструкции
- Корпус насосов GP выполнен из стали AISI 304.
- Вал сделан из стали AISI 316.
- Гибкое рабочее колесо из пищевого каучука NBR (опционально EPDM).
- Механическое уплотнение из нержавеющей стали AISI 304, графита, NBR (опционально EPDM).
