Мембранный дозировочный насос с электродвигателем Etatron D BD0079BA00000

Мембранный дозировочный насос с электродвигателем Etatron D BD0079BA00000
Мембранный дозировочный насос с электродвигателем Etatron D BD0079BA00000
i
Страна производства:
Италия
Макс. расход (л/час)
79
Макс. давление (бар)
10
Мощность (Вт)
250
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Поливинилхлорид
Тип дозировочного насоса
Поливинилхлорид
Макс. темп. жидкости (°C)
50
Самовсос "по суху" (м)
3
Ход пистона (мм)
10
Диаметр мембраны (мм)
75
Входной патрубок (мм)
20
ДхШхВ (см)
58x26x46
73 774 ₽
998 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Мембранный дозировочный насос с электродвигателем Etatron D BD0079BA00000 – характеристики

Макс. расход (л/час)
79
Макс. давление (бар)
10
Мощность (Вт)
250
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Поливинилхлорид
Тип дозировочного насоса
Поливинилхлорид
Макс. темп. жидкости (°C)
50
Самовсос "по суху" (м)
3
Ход пистона (мм)
10
Диаметр мембраны (мм)
75
Входной патрубок (мм)
20
ДхШхВ (см)
58x26x46

Мембранный дозировочный насос Etatron D BD0079BA00000 с механическим приводом используется для дозирования жидких химических растворов. Дозируемая жидкость может быть абразивной или содержать твердых примеси. Насос способен обеспечить противодавление до 10 бар. Производительность насоса регулируется в ручном режиме при помощи микрометрического винта, который управляет длиной хода поршня в пределах 10% -100%. Регулировку можно проводить как на остановленном, так и на работающем насосе.

Корпус насоса отлит из алюминия и покрыт защитной краской. Основные материалы проточной части насоса – поливинилхлорид (ПВХ), тефлон (PTFE) и керамика. Диапазон рабочей температуры жидкости 4 ÷ 40 °С.

Производительность модели до 79 л/час. Максимальное противодавление 10 бар.
Диаметр мембраны 75 мм. Длина хода поршня 10 мм. Частота хода 60 тактов в минуту.
Присоединительный размер патрубков 3/4 " (внешняя BSPm резьба).
Высота всасывания насоса до 3 метров.

Насос оснащен трехфазным вертикально закрепленным электродвигателем 250 Вт (0,25 кВт), 230-400 В/ 50 Гц. Класс защиты IP55. Степень изоляции F. Направление вращения двигателя по часовой стрелке, обозначено стрелкой на корпусе двигателя.

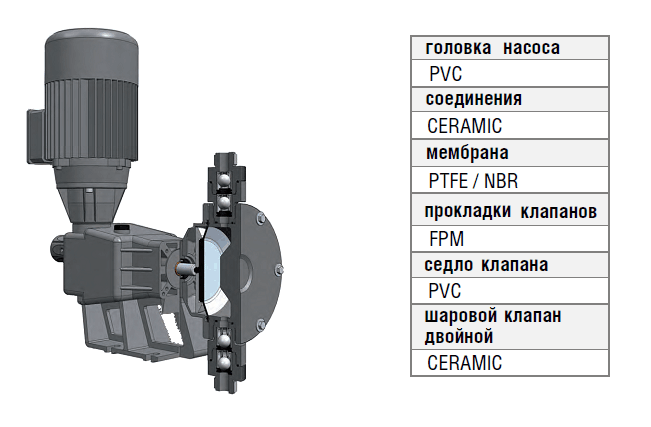

Конфигурация проточной части насоса
Проточная часть мембранного дозировочного насоса Etatron D

Габаритный чертеж насоса

Габаритный чертеж насоса

Загружаем другие товары из серии…

Мембранные дозировочные насосы Etatron D - справочная информация

Мембранные дозировочные насосы Etatron D позволяют дозировать различные абразивные жидкости, в том числе содержащие твердые частицы. Для моделей с тактовой частотой 60 ходов/мин перекачиваемая жидкость может быть вязкой. В линейке мембранных насосов ETATRON (Италия) серия D отличается повышенной мощностью: максимальная производительность от 79 до 535 л/час при противодавлении от 2,5 до 12 бар, высота самовсасывания до 3 метров.

Дозаторы Etatron D относятся производителем к категории STANDART: промышленные дозировочные насосы для химической и пищевой промышленности, обработки питьевой воды, очистки сточных вод и подготовки воды в котельных.

Конструктивные характеристики серии D

Регулирование производительности, в том числе во время работы насоса, осуществляется вручную посредством микрометрического винта, изменяющего длину хода мембраны. Пружинный механизм коробки передач обеспечивает возврат пистона в исходное положение.
В зависимости от модели на дозаторах установлены мембраны диаметром 75, 95, 115 мм.
Длина хода пистона 10 мм с частотой от 60 до 120 тактов в минуту.

Электродвигатель

Насосы оснащены трехфазными вертикально закрепленными электродвигателями.
Мощность 0,25 и 0,37 кВт.
Класс защиты IP 55, класс изоляции F.
По заказу могут быть установлены двигатели в тропикостойком исполнении или с самовентиляцией.

Материалы конструкции

Насосы Etatron D изготавливаются из материалов, позволяющих им работать с химически активными жидкостями:
- Проточная часть (головка) имеет варианты исполнения АА – из нержавеющей стали AISI 316L или вариант ВА - из поливинилхлорида (ПВХ).
- Мембрана изготовлена из тефлона (PTFE).
- Шаровый клапан из AISI 316 (версия АА) или двойной керамический (версия ВА).
- Седло клапана из PVDF (АА) или из PVC (ВА).
- Корпус из алюминия, покрыт защитной краской.

Расшифровка кода (артикула) насосов Etatron D

Расшифровка кода (артикула) насосов Etatron D
