Испания
От 0,2 до 5,4 м3/час
Напор до 67 метров
Из пластика, металла
Цена от 38 076 ₽
Мембранные пневматические насосы DF испанской компании Samoa DF относятся к классу "B" (средний уровень качества). Они перекачивают различные жидкости благодаря энергии сжатого воздуха. Подробнее
МодельМакс. расходМакс. давлениеРабочая точкаВходной патрубокВариант и стоимость
2.1651.8 м³/час при 12.5 м.в.ст.15
Добавить
2.7672.4 м³/час при 15 м.в.ст.15
Добавить
5.463.54.8 м³/час при 12 м.в.ст.25
Добавить
Мембранный пневматический насос Samoa DF 30

Мембранный пневматический насос Samoa DF 30

i
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
65
Рабочая точка
1.8 м³/час при 12.5 м.в.ст.
Входной патрубок (мм)
15
Добавить
Мембранный пневматический насос Samoa DF 50

Мембранный пневматический насос Samoa DF 50

i
Макс. расход (м³/час)
2.7
Макс. давление (м.в.ст.)
67
Рабочая точка
2.4 м³/час при 15 м.в.ст.
Входной патрубок (мм)
15
Добавить
Мембранный пневматический насос Samoa DF 100

Мембранный пневматический насос Samoa DF 100

i
Макс. расход (м³/час)
5.4
Макс. давление (м.в.ст.)
63.5
Рабочая точка
4.8 м³/час при 12 м.в.ст.
Входной патрубок (мм)
25
Добавить

Мембранные насосы Samoa DF - справочная информация

Мембранные пневматические насосы DF испанской компании Samoa DF относятся к классу "B" (средний уровень качества). Они перекачивают различные жидкости благодаря энергии сжатого воздуха. Насосы серии DF имеют уникальный DirectFlo дизайн. У них две центральные рабочие камеры, то есть жидкость течет через центральную часть насоса, а не по боковым стенкам, как у традиционных насосов. Прямоточность тока жидкости позволяет избежать гидравлических потерь и снизить расход сжатого воздуха в от 10 до 40% по сравнению с обычными мембранными насосами.

Экономия сжатого воздуха. А какие еще преимущества дает технология DirectFlo от Samoa?

Во-первых, снижаются пульсации перекачиваемой жидкости. Это позволяет в ряде случаев отказаться от дорогостоящих демпферов пульсации.
Во-вторых, благодаря снижению пульсаций, уменьшаются вибрации и шум.  Точные данные по шуму пока не указаны в каталоге, но предварительно можно оценить снижение шума в 10-15 дБ. При давлении 7 бар максимальный шум от обычного насоса составляет 90 дБ, в том время как у прямоточного насоса Samoa этот показатель будет 77 дБ.
В третьих, увеличивается срок службы тефлоновых диафрагм. Дело в том, что тефлон твердый материал, постоянные колебания мембраны приводят к появлению трещин в ней. У насосов Samoa DF амплитуда колебания диафрагмы в 3 раза меньше (зато частота колебаний выше), поэтому снижается износ материала и сама диафрагма служит до 3 раз дольше.
В четвертых, сильно упрощены сервисный операции по замене мембран. У традиционных насосов нужно сначала снять верхние и нижние манифольды, затем боковые крышки и уже затем менять диафрагмы. У насосов DF манифольдов нет по определению. Снимается верхняя, затем боковая крышка и заменяется мембрана. Причем у DF насосов нет сложной системы крепления мембраны на вал, сама мембрана одевается на промежуточную втулку, и сама замена занимает несколько десятков секунд.

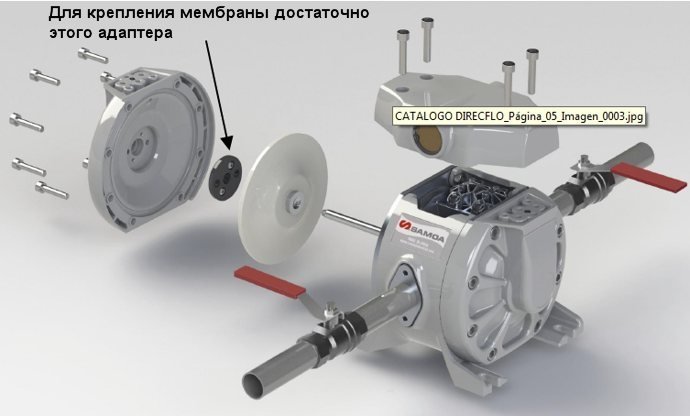

Замена мембран никогда не была такой простой, как в насосах Samoa DF
Рисунок 1. Замена мембраны в пневматичесих насосах еще никогда не была такой простой. Достаточно снять верхнюю крышку, затем боковую. Мембрана фиксируется быстросъемным рифленым адаптером. Никакой сложной системы крепежа традиционных насосов. Все операции проводятся без отсоединения насоса от трубопровода.

В пятых, конструкция DirectFlo предполагает большую компактность. Насосы меньше весят и занимают меньше места.
В конечном итоге, покупая Samoa, пользователь  получает более дорогой на старте насос, который затем окупается за счет меньшего расхода сжатого воздуха, более редкой замены диафрагм, работы без демпфера пульсаций и упрощенного технического обслуживания.

Есть ли недостатки у технологии Direct Flo?
На наш взгляд косвенным недостатком можно назвать снижение допустимой вязкости перекачиваемой жидкости.
Максимально допустимая вязкость заявлена в 10 - 12 тыс. сстокс, но уже при 5 тыс. сстокс производительность насоса снижается до 2 раз.

Расшифровка полного обозначения насосов Samoa DF

Полная маркировка насоса может выглядеть так: DF 50 APP33TTBAS
В маркировке зашифрованы материалы всех элементов насоса. Разберем их.
DF - название насоса
50 - максимальная производительность, литров в минуту.
A - Корпус пневмопривода из алюминия (E - пневмопривод внешний).
P - проточная часть корпуса из полипропилена (A - алюминий, B - кондуктивный полипропилен, C - Ацеталь, буква D - кондуктивный ацеталь, N - алюминий с никелевым напылением, S - нержавеющая сталь).
P - внешнее покрытие корпуса из полипропилена (также возможны буквы A - алюминий, N - без покрытия).
3 - Элементы вала. Втулка диафрагмы/уплотнение вала/вал соответствено из тефлон/тефлон/нержавеющая сталь (2 - Тефлон/FKM (Viton)/нержавеющая сталь, 5 - кондуктивный ацеталь/тефлон/нержавеющая сталь, 6 - кондуктивный ацеталь/FKM (Viton)/нержавеющая сталь).
3 - Элементы посадочного седла шариковых клапанов. Посадочный кронштейн/уплотнение/направляющие шариковых клапанов соответственно из Нержавеющей стали/FKM/полипропилена.
T - шариковый клапан из тефлона (C - ацеталь, S - нержавеющая сталь).
T - мембрана из тефлона (H - Hytrel, S - Santoprene).
BAS - стандартные резьбовые патрубки насоса.

Структура обозначения насосов Samoa DF
Рисунок 2. Показаны основные элементы насоса Samoa DF и кодировка материалов этих элементов

Условия эксплуатации насосов Samoa DF

Максимальная температура жидкости для корпуса из полипропилена и ацеталя не должна превышать +70 °C, а для корпуса из алюминия и нержавеющей стали +95 °C.
Вязкость жидкости не должна превышать 12 000 сстокс, рекомендуется не перекачивать жидкости с вязкостью более 5 000 сстокс из-за потери производительности.

Материалы, используемые при производстве насосов Samoa DF

Корпус насоса выполняется из полипропилена (в том числе кондуктивного), ацеталя (в том числе кондуктивного), алюминия или нержавеющей стали.
В планах Samoa выпуск насосов из фторопласта PVDF.
Наиболее универсальными материалами являются полипропилен (для химически активных жидкостей) и алюминий (для широкого спекта неагрессивных жидкостей).
Ацеталь обладает схожей с алюминием коррозионной стойкостью, но при этом обладает повышенной стойкостью к абразивам.
Кондуктивные полимеры (полипропилен и ацеталь) необходимы для непрерывной работы во взрывоопасной среде. Также сертифицированы по ATEX насосы из алюминия и нержавеющей стали.

Для мембран Samoa использует 3 традиционных материала:
- Комбинация Тефлон/EPDM (для сильно агрессивных жидкостей).
- Santoprene (для умеренно агрессивных жидкостей).
- Hytrel (для абразивных, но неагрессивных жидкостей).

Шариковые клапаны могут быть изготовлены из тефлона, ацеталя или нержавеющей стали
Прочие материалы корпуса подбираются сообразно выбранным материалам корпуса и мембраны.
