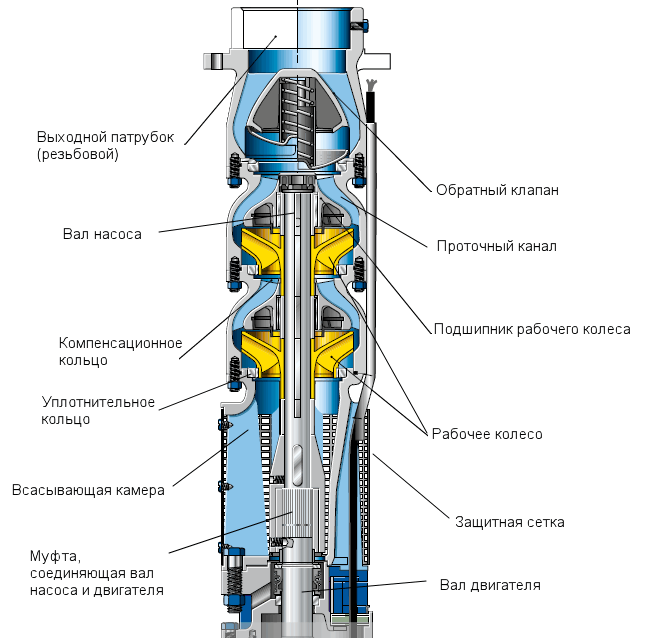

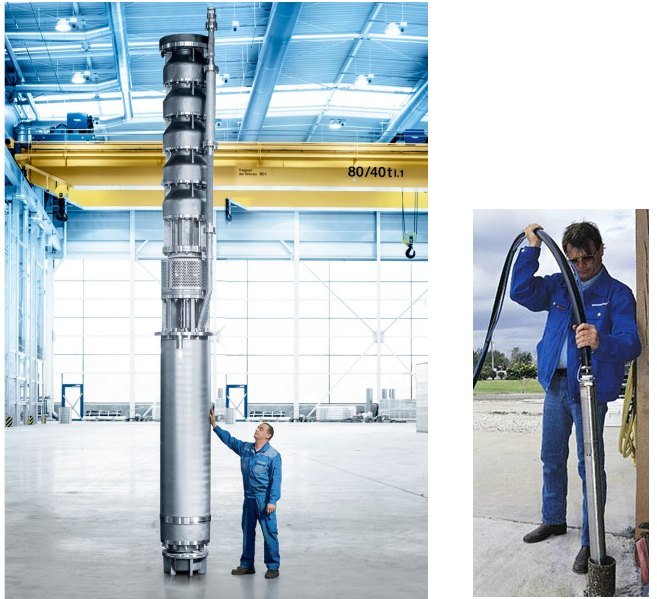

Вода заходит в насос через сетку между двигателем и насосной частью и попадает на нижнее рабочее колесо. Колесо раскручивает её и отбрасывает к стенкам, а направляющий элемент (диффузор) переводит поток на следующее колесо. Так вода проходит все ступени подряд, и каждая добавляет несколько метров напора. После последней ступени стоит встроенный обратный клапан: он держит столб воды в трубе, когда насос выключен.

Напор одной ступени зависит от диаметра колеса. У 4-дюймовых насосов это примерно 6–8 м, поэтому ступеней бывает 30–50 и больше. У 10-дюймовых Calpeda SDS одна ступень даёт около 40 м.

Двигатель стоит внизу не случайно. Вода по пути к сетке обтекает его корпус и охлаждает. Для этого нужен минимальный поток: для 4-дюймовых двигателей — около 0,08 м/с, для 6-дюймовых — 0,1–0,2 м/с. Если скважина намного шире насоса, вода поступает сверху или насос стоит в открытой ёмкости, потока не хватит, и на двигатель надевают охлаждающий кожух.

Устройство

• Насосная часть — набор ступеней (рабочее колесо + диффузор) на общем валу, рубашка из нержавеющей стали, всасывающая часть с сеткой и обратный клапан на выходе. Выход резьбовой (Rp 1"–4"), у крупных 8- и 10-дюймовых насосов — фланцевый.
• Двигатель — погружной асинхронный, около 2900 об/мин, степень защиты IP68. Насос и двигатель соединяются по стандарту NEMA, поэтому насосную часть и двигатель одного типоразмера можно подобрать по отдельности.
• Кабель — у двигателя короткий выводной кабель длиной 1,5–6 м. К нему через герметичную муфту наращивают кабель нужной длины до поверхности.
• Защита кабеля — металлическая планка вдоль насосной части, чтобы кабель не перетёрся о стенки скважины.
• Блок управления — у однофазных моделей в нём обычно стоит пусковой конденсатор. Туда же добавляют защиту от сухого хода и перегрузки.

Внутри любого погружного двигателя есть жидкость: она смазывает подшипники и отводит тепло. От неё зависит, можно ли двигатель ремонтировать.

• Маслозаполненные. Заполнены специальным маслом, обмотка обычная. Просты и ремонтопригодны. Если износятся уплотнения, немного масла может попасть в скважину.
• Водозаполненные с герметичным статором. Обмотка запаяна в капсулу из нержавеющей стали, внутри вода или водно-гликолевая смесь. Масла нет совсем. Перемотать такой двигатель нельзя, при поломке статора его меняют целиком.
• Водозаполненные с перематываемой обмоткой. Провод обмотки в водостойкой изоляции, двигатель можно разобрать и перемотать. Так устроены двигатели Calpeda CS, которые стоят на насосах SD и SDS.

У всех типов есть подвижная мембрана. Она выравнивает давление внутри и снаружи двигателя и компенсирует расширение жидкости при нагреве.

1. Диаметр. Насос вместе с кабелем и защитной планкой должен свободно проходить в обсадную трубу. Диаметр трубы и скважины указан в паспорте скважины.
2. Подача. Она не должна превышать дебит скважины — сколько воды скважина отдаёт в час. Если насос качает больше, уровень опустится до сетки и начнётся сухой ход.
3. Напор. Считается не по глубине скважины, а по динамическому уровню — уровню воды во время откачки. Нужный напор складывается так: динамический уровень + высота от устья скважины до самой высокой точки разбора + потери в трубах + нужное давление в системе (1 бар ≈ 10 м). Пример: динамический уровень 40 м, душ на втором этаже на 5 м выше устья, потери в трубах около 5 м, нужно 3 бар в кране (30 м). Итого около 80 м. Значит, нужен насос, у которого при нужном расходе напор не меньше 80 м.
4. Рабочая точка, а не максимум. «Макс. давление» в карточке — это напор при нулевом расходе. Ориентируйтесь на рабочую точку и кривую насоса: при расходе 2–3 м³/ч реальный напор заметно ниже максимального.
5. Питание. Однофазные модели на 220 В бывают до 1,1–2,2 кВт в зависимости от серии. Всё, что мощнее, работает от 380 В.
6. Вода. Сверьте температуру и содержание песка. Для воды из новой скважины сначала нужна прокачка — её делают отдельным насосом.

   Если не уверены в скважине или сложно посчитать напор, пришлите менеджеру глубину, уровень воды и что нужно запитать — подберём модель.

Ограничения по воде

Если содержание песка выше, насос не сломается сразу, но колёса, диффузоры и подшипники будут изнашиваться быстрее.

Как выбрать серию:

• Узкая скважина, куда не проходит 4-дюймовый насос — Pedrollo 3SR.
• Частный дом, дача, небольшой объект — Pedrollo 4SR или Calpeda 4SDP. У Pedrollo насосную часть и двигатель покупают отдельно, Calpeda поставляется сразу с двигателем.
• Несколько домов, ферма, полив, небольшое предприятие — 6-дюймовые Pedrollo 6SR и Calpeda 6SD / 6SDN.
• Водозабор посёлка или завода, расход от 40 м³/ч — Calpeda SDS в чугунном корпусе.

• Водоснабжение частных домов, дач и коттеджных посёлков от собственной скважины.
• Водозаборы населённых пунктов и предприятий — это задача 6–10-дюймовых насосов Calpeda SDS.
• Полив и орошение в сельском хозяйстве, теплицах, на садовых участках.
• Пожаротушение — подача воды в пожарные резервуары и системы пожаротушения.
• Подача воды из резервуаров и водоёмов. Насос кладут горизонтально или ставят в охлаждающий кожух, если это допускает модель.
• Водопонижение на стройке — откачка грунтовых вод через водопонизительные скважины, если содержание песка в пределах нормы.

• Только чистая вода. Допустимое содержание песка – 50–150 г/м³ в зависимости от серии. Грязная вода, ил, волокна и стоки выведут насос из строя.
• Температура до +25…+35 °C. Более тёплая вода хуже охлаждает двигатель.
• Агрессивная и морская вода только в специальном исполнении по запросу.
• Нельзя работать всухую и долго качать на закрытую задвижку: вода в насосе нагревается, двигатель теряет охлаждение.
• Сложнее монтаж, чем у поверхностного насоса: нужен трос, наращивание кабеля, блок управления. Зато насос не шумит и не боится мороза.

Задача	Что выбрать
Вода с песком и илом, откачка после бурения, дренаж котлована или подвала	Погружные дренажные насосы
Стоки, канализация	Погружные фекальные насосы
Вода из ёмкости или водоёма, насос стоит на поверхности	Консольные и моноблочные центробежные насосы
Поднять давление в сети после накопительного бака	Вертикальные многоступенчатые насосы, горизонтальные многоступенчатые насосы
Циркуляция в системе отопления или ГВС	Линейные циркуляционные насосы

• Глубина погружения. Насос ставят ниже динамического уровня с запасом, но не на дно: там скапливаются песок и ил. Предельная глубина под водой указана в инструкции: например, до 100 м у Pedrollo 4SR и до 60 м у 3SR.
• Охлаждение. Если вода не обтекает двигатель с нужной скоростью, нужен охлаждающий кожух (см. выше).
• Горизонтальная установка. Возможна не для всех моделей. У Pedrollo 4SR — до 27 или 17 ступеней в зависимости от гидравлики, у 6SR — до 12 ступеней или 11 кВт, у 3SR — только в кожухе.
• Сухой ход. Скважинные насосы охлаждаются перекачиваемой водой, поэтому без воды быстро перегреваются. Защита — датчики уровня, реле защиты в блоке управления или частотный преобразователь с функцией защиты от сухого хода.
• Число пусков. У 4-дюймовых двигателей — до 20 пусков в час, у 6- и 8-дюймовых — до 13–15, у 10-дюймовых — до 10. Чтобы насос не включался слишком часто, ставят гидроаккумулятор или частотный преобразователь.
• Пуск мощных двигателей. От 7,5 кВт производители рекомендуют пуск «звезда — треугольник», плавный пуск или частотный преобразователь.
• Крепление. Насос подвешивают на страховочном тросе из нержавеющей стали, кабель крепят к напорной трубе хомутами.

Можно ли купить насосную часть без двигателя? Да. Pedrollo 4SR и 6SR продаются без двигателя — это удобно, если двигатель у вас уже есть или нужно заменить только гидравлику. Насос и двигатель соединяются по стандарту NEMA, главное — совпадение типоразмера и мощности. Двигатели и аксессуары — в разделе «Запчасти и аксессуары».

Скважина глубиной 60 м — какой нужен напор? Глубина скважины для расчёта почти не важна. Важен динамический уровень воды, высота подъёма до дома и нужное давление в кранах. Как посчитать — в разделе «Как подобрать» выше.

Чем «Макс. давление» в карточке отличается от рабочей точки? Максимальный напор насос развивает при нулевом расходе, то есть когда вода никуда не течёт. Рабочая точка показывает, какой напор будет при реальном расходе. Подбирать насос нужно по ней.

Можно ли подключить скважинный насос через частотный преобразователь? Да, это частое решение: частотник держит постоянное давление, плавно запускает двигатель и может защищать от сухого хода. Двигатели Calpeda производитель прямо допускает для работы с инвертором. Важно не опускать частоту ниже допустимой по инструкции, иначе упадёт поток воды, охлаждающий двигатель.

Нужен ли гидроаккумулятор? Без него насос будет включаться при каждом открытии крана. Гидроаккумулятор или частотный преобразователь снижают число пусков — для 4-дюймовых двигателей их должно быть не больше 20 в час.

220 или 380 В? Для частного дома чаще выбирают однофазные модели на 220 В — они есть мощностью до 1,1–2,2 кВт. Если нужен больший напор или расход, понадобится трёхфазная сеть 380 В.

Что чаще всего выводит скважинный насос из строя? Сухой ход, песок сверх нормы, слишком частые пуски, перегрев из-за слабого охлаждения и скачки напряжения. Почти от всего этого защищают правильный подбор, блок управления и защита от сухого хода.

Можно ли поставить насос горизонтально? Некоторые модели можно, например, Pedrollo 4SR и 6SR с ограничением по числу ступеней. Пределы указаны в разделе «Установка и защита» и в инструкции к серии.
