Описание модели 6SDS 32/3
Насос Calpeda 6SDS 32/3 - это мощный скважинный электронасос с резьбовым раструбом для глубоких скважин диаметром 6" (DN 150 мм). Имеет 3 рабочие ступени. Корпус чугунный, вал из нержавеющей стали f51 duplex. Применяется для бытового водоснабжения, для увеличения напора в системах противопожарной безопасности, для промышленных и сельскохозяйственных нужд.
Номинальная производительность насоса колеблется от 12,0 до 42,0 м3/час (200,0 - 700,0 л/мин.), а напор соответственно от 18,0 до 39,0 м вод. ст. Оптимальная рабочая точка производительности 33,0 м3/ч (550,0 л/мин.) при давлении 26,9 м вод. ст. Значение КПД насоса в указанной точке около 63%.
Насос 6SDS 32/3 оборудован трехфазным двигателем 380 В, мощностью 4,0 кВт. Длина кабеля электропитания 3,5 метра.

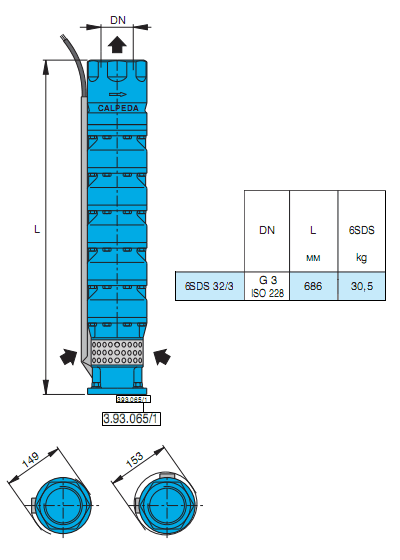

Габаритный чертеж насоса Calpeda 6SDS 32/3
Ограничения по эксплуатации
- Температура перекачиваемой среды: до 25°C
- Содержание песка в воде (максимальное): 50 г/м3
- Сменная обмотка электродвигателя CS: 6, 8 и 10 дюймов.
- Возможна работа в круглосуточном режиме
Материалы конструкции
|
Насос
| ||
|
Элемент
|
6, 8, 10 SDS
|
B-6, B-8, B-10 SDS
|
|
Корпус ступеней
Диффузор
Роторное колесо
|
Чугун
|
Бронза
|
|
Противоизносное (компенсационное) кольцо
|
Каучук (Бронза для 10 SDS)
| |
|
Вал
|
6, 8 SDS: Сталь AISI F51 duplex
10 SDS: Сталь Сr AISI 420
|
Сталь Cr-Ni-Mo AISI 316
|
|
Втулка вала
|
Латунь с обработанной хроматом поверхностью (только для 10 SDS)
| |
|
Корпус подающей части
Всасывающая втулка
|
Чугун
|
Бронза
|
|
Втулка подшипника
|
Резина
| |
|
Фильтр грубой очистки
|
Сталь Сr-Ni 1.4436
| |
|
Винты
|
Сталь Сr-Ni 1.4436
| |
|
Двигатель
| ||
|
Элемент
|
6”, 8”, 10” 1.4436
|
6”, 8”, 10” standard
|
|
Направляющий подшипник
|
Графит
|
графит (для двигателя диаметром 8” и мощностью 51 - 59 -66 кВт — бронза)
|
|
Осевой подшипник
|
Колеблющиеся пластины
|
Колеблющиеся пластины
|
|
Вал
|
Сталь Cr-Ni-Mo AISI 429
|
Термообработанная сталь Cr AISI 420
|
|
Опоры
|
Сталь Cr-Ni-Mo 1.4436
|
Чугун AISI NO 30 B
|
|
Наружный каркас
|
Сталь Cr-Ni-Mo 1.4436 Ti
|
Сталь Cr-Ni AISI 304 (1.4436 Ti для двигателя 10”)
|
|
Двигатели
|
Охлаждение: мин. скорость потока
|
Макс. температура среды
|
Макс. количество пусков
|
|
6”
|
0,20 см/сек для мощности 4 ÷ 15 кВт,
0,50 см/сек для мощности 18,5 ÷ 30 кВт
|
25 °C
|
15
|
|
8”
|
0,20 см/сек для мощности 30 ÷ 51 кВт,
0,50 см/сек для мощности 55 ÷ 75 кВт
|
25 °C
|
15
|
|
10”
|
0,50 см/сек
|
25 °C
|
10
|
Защита класса IP 68 (возможна круглосуточная эксплуатация под водой)
Провода обмотки выполнены из поливинилхлорида
Другие исполнения по запросу
- С двигателем FK
- Для сред с более высокой температурой
- С другими напряжениями.
