Насосы для грязной воды Varisco ST-R - справочная информация
Насосы серии ST-R производства итальянской фирмы Varisco - это самовсасывающие насосы, которые подходят для использования при перекачке жидкостей и суспензий с крупными твердыми включениями. Эта серия достаточно дорогая, но следует помнить, что насосы ST-R являются технологическими лидерами в данной сфере и превосходят все существующие насосы по надежности и ремонтопригодности. Они монтируются выше уровня жидкости, которую будут перекачивать, делая возможным осмотр и техническое обслуживание насоса, привода и двигателя. При этом сильно понижается уровень опасности для здоровья и безопасности обслуживающего персонала. Специальная конструкция спирали позволяет насосам автоматически выполнять заливку перед пуском и повторным пуском даже без обратных клапанов. Если рабочее колесо засоряется волокнистыми или тканевыми материалами, большая передняя часть корпуса легко снимается и обеспечивает полный доступ для осмотра и техобслуживания. Весь вращающийся механизм, включая рабочее колесо, можно достать из корпуса насоса без необходимости демонтировать трубы.
Самовсасывающие насосы Varisco серии ST-R для работы с сильнозагрязненными жидкостями являются наилучшим выбором для сложных насосных установок: прочная конструкция, легкость в установке и техобслуживании, заменяемые изнашиваемые детали. Их особенностью являются и передние и задние накладки, компенсирующие износ, защищающие и рабочее колесо и корпус уплотнения от износа и уменьшающие общие затраты на техобслуживание.
Применение
Канализационные насосные станции
Канализационные обходы
Очистка сточных вод
Очистка промышленных сточных вод
Перекачивание жидкостей с большой концентрацией твердых частиц
Перекачивание жидкостей в виде суспензий

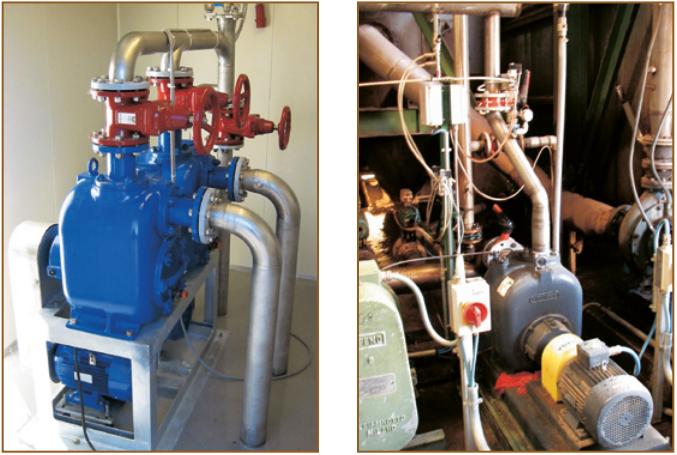

Рисунок 2. Насосы серии ST-R на канализационной станции (слева) и на производстве ДСП (справа)
Преимущества
- Быстрый самовсос без необходимости применения обратных клапанов. Достаточно один раз наполнить корпус насоса водой перед началом работы и в будущем насос всегда обеспечивает самовсос с высоты до 7,5 метров.
- Прежде чем открывать, корпус насоса можно легко промыть водой через внешнюю крышку и осушить. Имеет предохранительный клапан для снижения давления и вентиляции корпуса перед его открытием.
- Двойная масляная ванна. Масло подшипников корпуса не смешивается с маслом уплотнений, что исключает утечку масла подшипников через уплотнения и продлевает срок их службы. Визуальный контроль утечки масла.

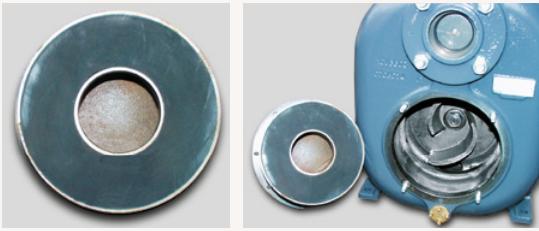

Рисунок 3. Сменные передние и задние накладки, компенсирующие износ, со сглаженной поверхностью и маслостойким резиновым защитным слоем (кроме ST-R8). Резиновая поверхность защищает лопасти рабочего колеса от разрушающего абразивного воздействия мелких частиц, снижая потребность в восстановлении после принятого износа, таким образом улучшается производительность и обеспечиваются лучшие характеристики срока службы изнашиваемых частей. По запросу возможно изготовление пластин, компенсирующих износ, из чугуна или нержавеющей стали, подходят для перекачивания жидкостей, содержащих острые твердые частицы или загрязненных нефтепродуктами или химическими веществами.

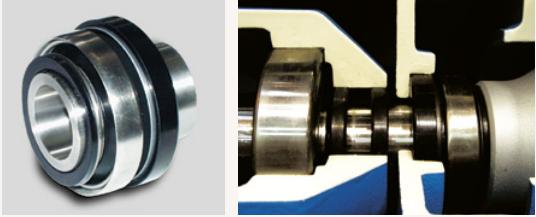

Рисунок 4. Самоцентрирующиеся механические уплотнения с масляной смазкой производятся из карбида вольфрама и эластомеров Viton. Двойная защита подшипников за счет двойной масляной ванны, с промежуточным сбросом в атмосферу, чтобы изолировать масло в гнезде подшипника от смазочного масла механического уплотнения. Утечки можно контролировать через промежуточную полость.

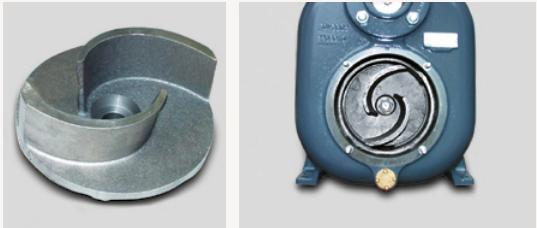

Рисунок 5. Отбалансированное двухлопастное рабочее колесо из высокопрочного чугуна или нержавеющей стали позволяет перекачивать твердые частицы до 75 мм диаметром. Его можно снять для очистки насоса от накоплений посторонних веществ и уменьшить давление на механическое уплотнение.

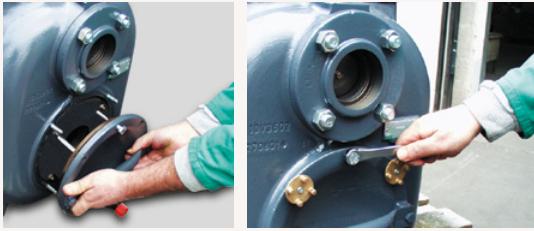

Рисунок 6. Смотровая крышка рабочего колеса имеет большую ручку, латунные ключи и болты с машинной стороны, что позволяет легко ее снимать.

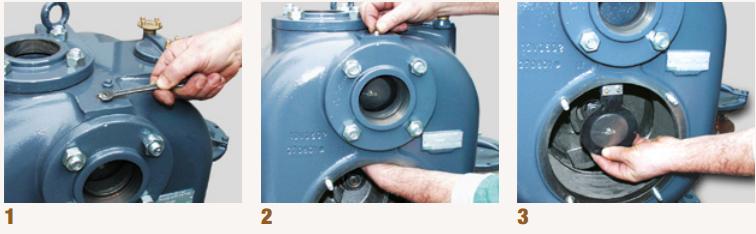

Рисунок 7. Всасывающий клапан с основой, укрепленной нитрильным каучуком или Viton'ом, может быть с легкостью заменен через переднюю крышку без необходимости демонтировать трубопровод.

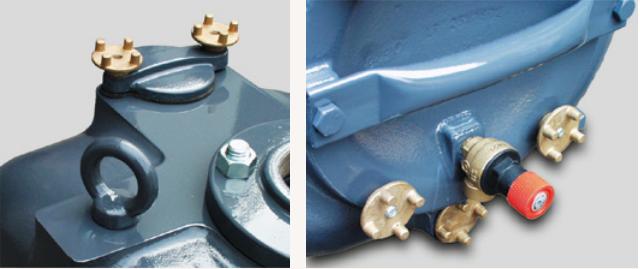

Рисунок 8. Надежный чугунный корпус комплектуется легкоснимаемой крышкой заливного отверстия и имеет нижнее сливное отверстие с пробкой. Клапан сброса давления устанавливается на передней крышке для вентиляции корпуса перед его открытием.

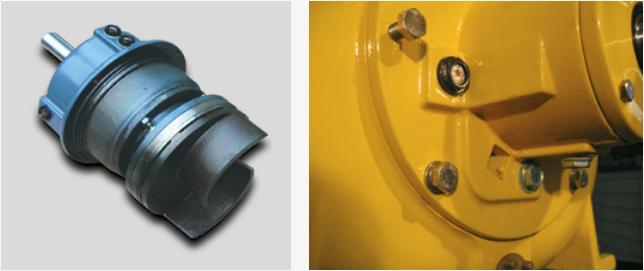

Рисунок 9. Сзади располагается выдвижной вращающийся механизм, который можно легко снять без необходимости при этом разбирать трубопровод или корпус насоса. Болты с машинной стороны для облегчения разбора.Обеспечение контроля за нагреванием корпуса и утечками через уплотнение вовне.

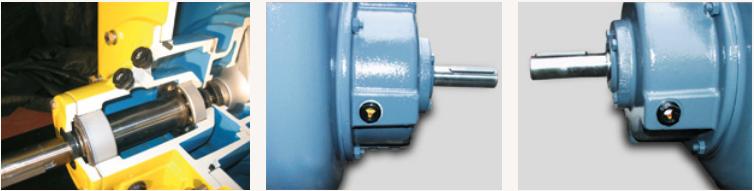

Рисунок 10. Отдельные отверстия с пробками для доливки масла подшипников и масла механических уплотнений с окошками для контроля уровня масла.
