Шестеренный насос Vetlan OCB 75_220

Описание модели OCB 75_220

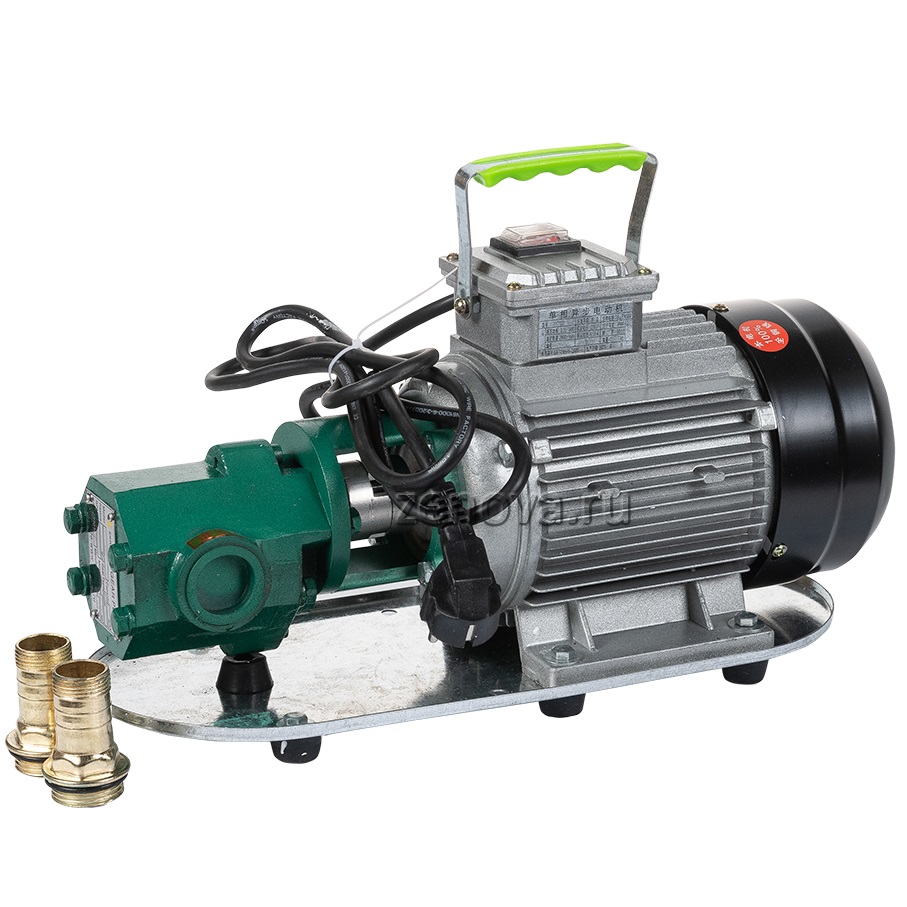

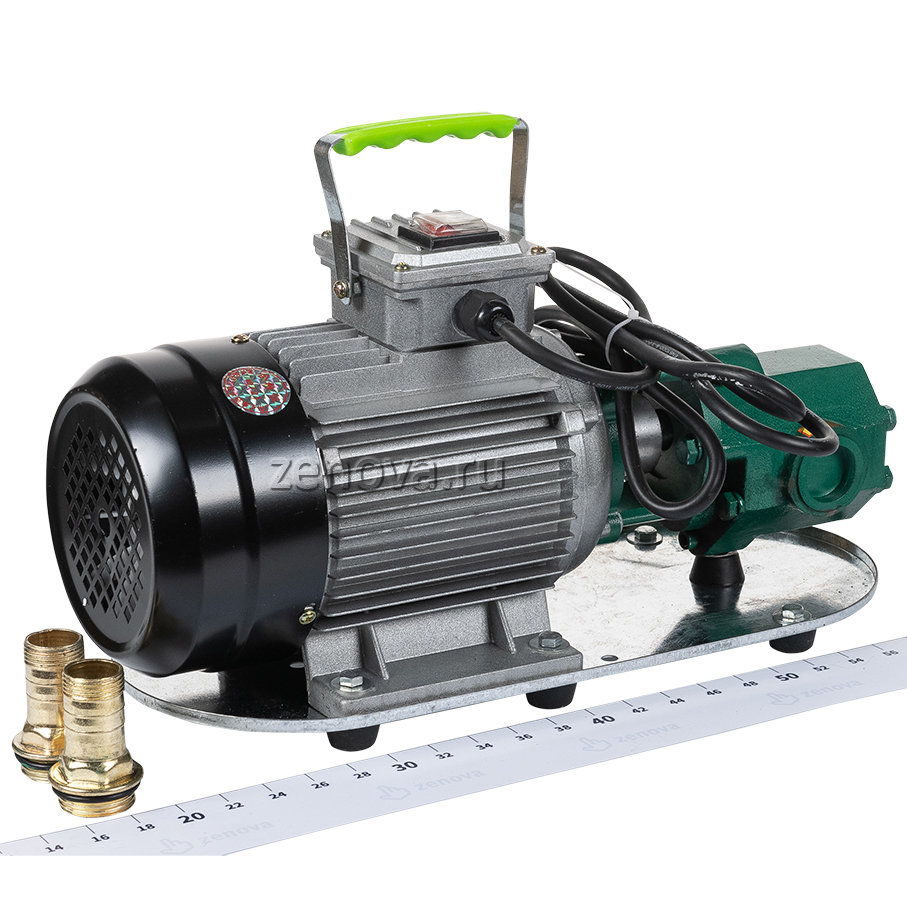

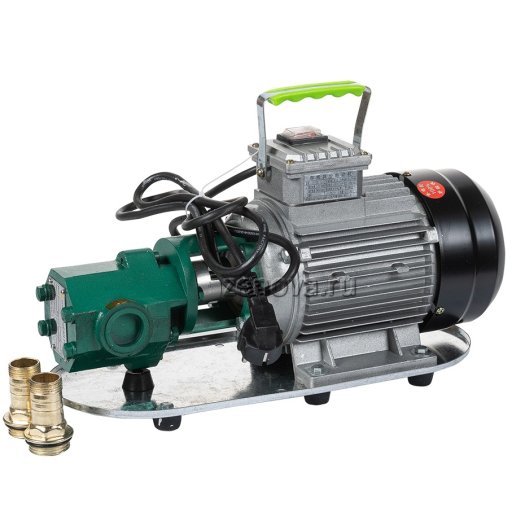

Шестеренный насос OCB 75_220 консольного типа служит для перекачивания машинных масел с температурой до +120 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон.

Корпус насоса выполнен из ковкого чугуна (Cast Iron). Вал из конструкционной стали #45, шестерни из легированной стали 20CrMoTi. Сальниковое уплотнение с графитовой пропиткой позволяет насосу выдерживать температуру до 120°С.

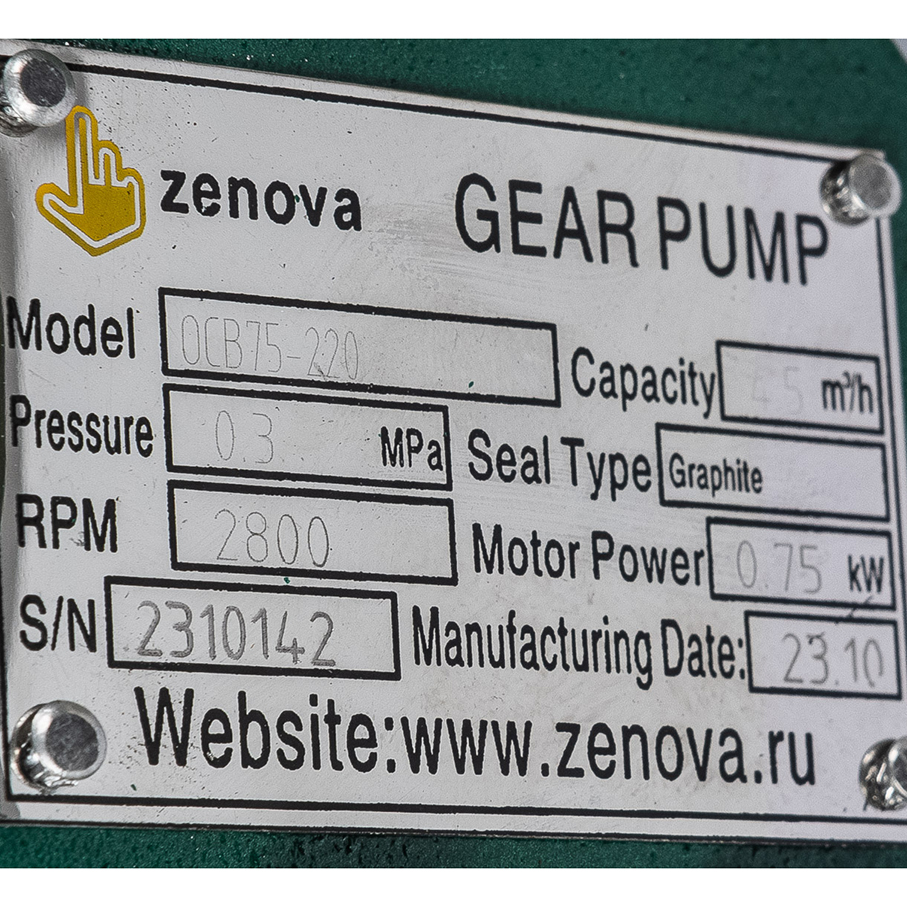

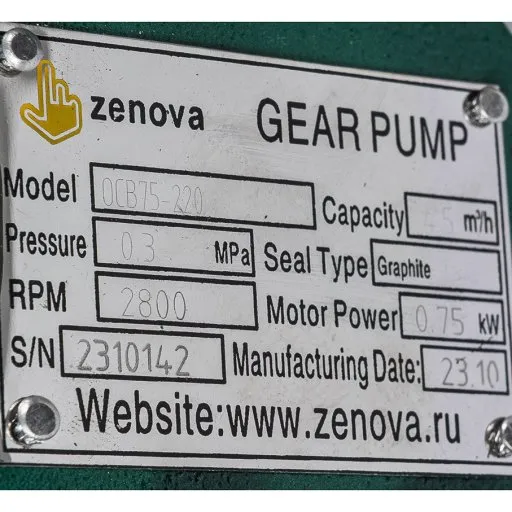

Рабочая производительность насоса 4,5 м³/час (75 л/мин) при напоре 30 метров.
Диаметр резьбы G 1", диаметр шланга 25 мм.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 300 сстокс.

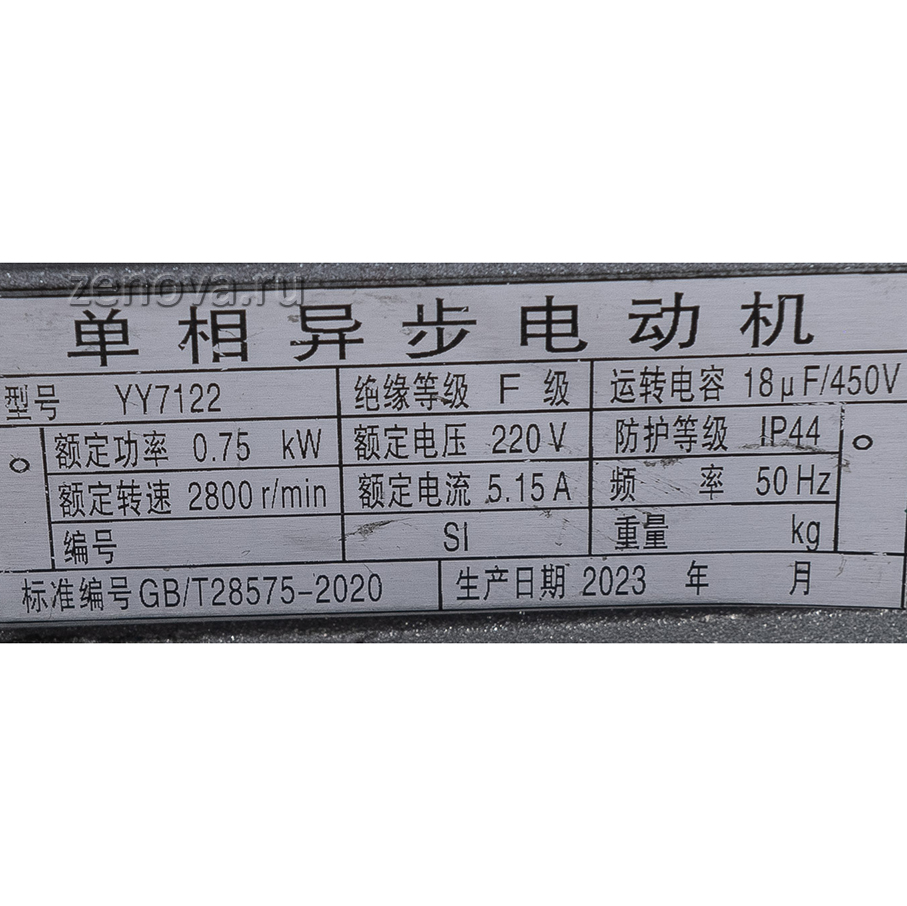

Приводом насоса служит двухполюсный двигатель 50 Гц/220 В, 2800 об/мин, класс энергоэффективности IE3, мощностью 0,75 кВт.

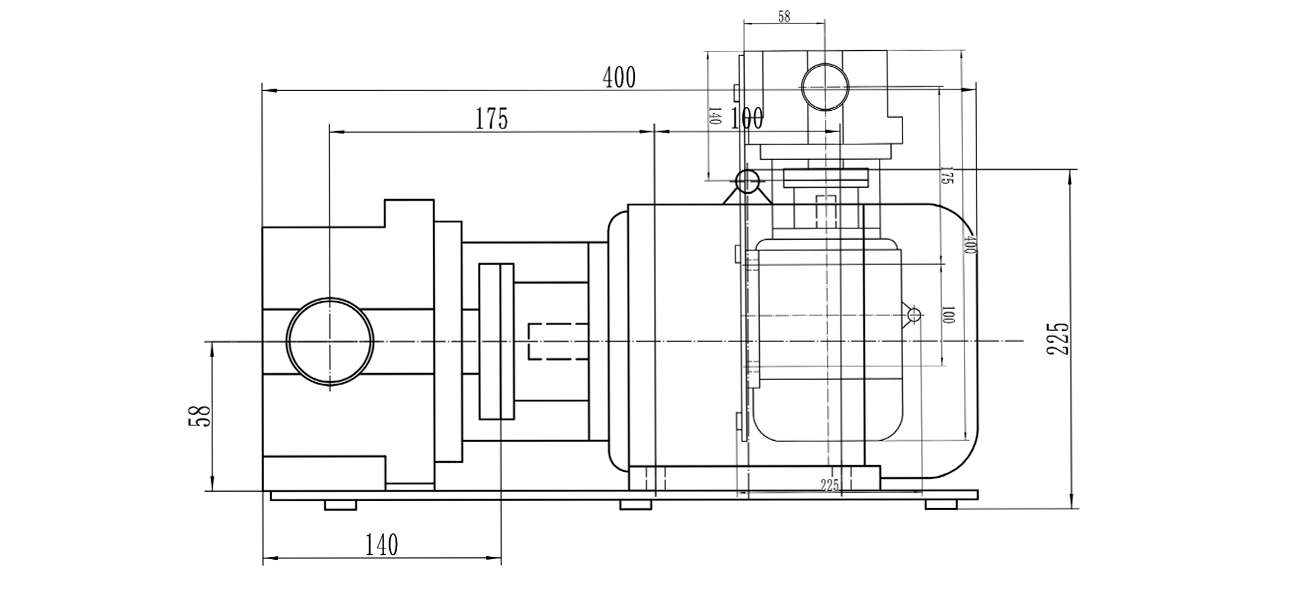

Конструкция

Насосы OCB имеют консольную структуру. Насосная часть состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, уплотнения (графитовые кольца и манжета). Уплотнение с графитовой пропиткой выдерживает температуру жидкости до +120 °С, графитовая пропитка не подвержена вымыванию.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачивания и нагнетания термальных, моторных, гидравлических масел, дизтоплива, сырой нефти и так далее

• Перекачиваемые масла и прочие жидкости должны быть чистыми
• Температура перекачиваемой жидкости до +120 °С
• Температура окружающей среды не должна превышать +35 °С
• В спецификации к насосам указано номинальное потребление тока – в реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты

Материалы конструкции

• Корпус насоса – чугун
• Вал – конструкционная сталь #45
• Шестерни – легированная сталь 20CrMoTi
• Уплотнение – кольца с графитовой пропиткой и манжета

Области применения

• Перекачивание различных вязких сред
• Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и так далее
• Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты
• Добыча нефти и производство нефтепродуктов
• Лакокрасочное производство
