Описание модели YCB6/0.6
Шестеренный насос ZY Technology YCB6/0.6 применяется для перекачивания масел и других жидкостей на масляной основе. Насос оснащен зубчатыми колесами (шестерни) с геликоидальным зацеплением, в таком зацеплении нет зазоров, вращение геликоидальной шестерни происходит без люфта и ударов, что обеспечивает тихую работу и меньшее энергопотребление.
Насос способен работать в условиях нагревания рабочих сред до 200 °C, имеет встроенный предохранительный клапан.
Корпус насоса и крышка изготовлены из чугуна. Шестерни и вал из термозакаленного сплава 40Cr. Насос оснащен механическим уплотнением. Входной и выходной патрубки диаметром 50 мм, фланцевое соединение.
Производительность насоса в рабочей точке 6 м3/ч (100 л/мин) при напоре 60 метров (6 бар).
Высота всасывания 3 метра.
Характеристики двигателя:
Мощность двигателя 2,2 кВт, 3Ф ~, 380 В/ 50 Гц, скорость 1390 об/мин. Направление вращения по часовой стрелке.
Условия эксплуатации
Насосы YCB любят работать в таких условиях:
- Температура окружающей среды до +40 °C.
- Температура перекачиваемой жидкости до 200 °C
- Насос любит работать с положительным подпором на входе. Если насос все же находится выше уровня перекачиваемой жидкости, то требуется обязательная предварительная заливка всасывающей линии.
Материалы конструкции
В стандартной комплектации насосы YCB изготавливаются из следующих материалов:
- Корпус из чугуна.
- Шестерни и вал из термозакаленного сплава 40Cr.
- Насос оснащен механическим уплотнением, выдерживающим температуру до 200 °C (по запросу возможна поставка насосов с графитовым уплотнением, выдерживающим температуру до 250 °C)
Области применения
- Перекачивание различных вязких сред;
- Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и т.д;
- Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты;
- Добыча нефти и производство нефтепродуктов;
- Лакокрасочное производство.

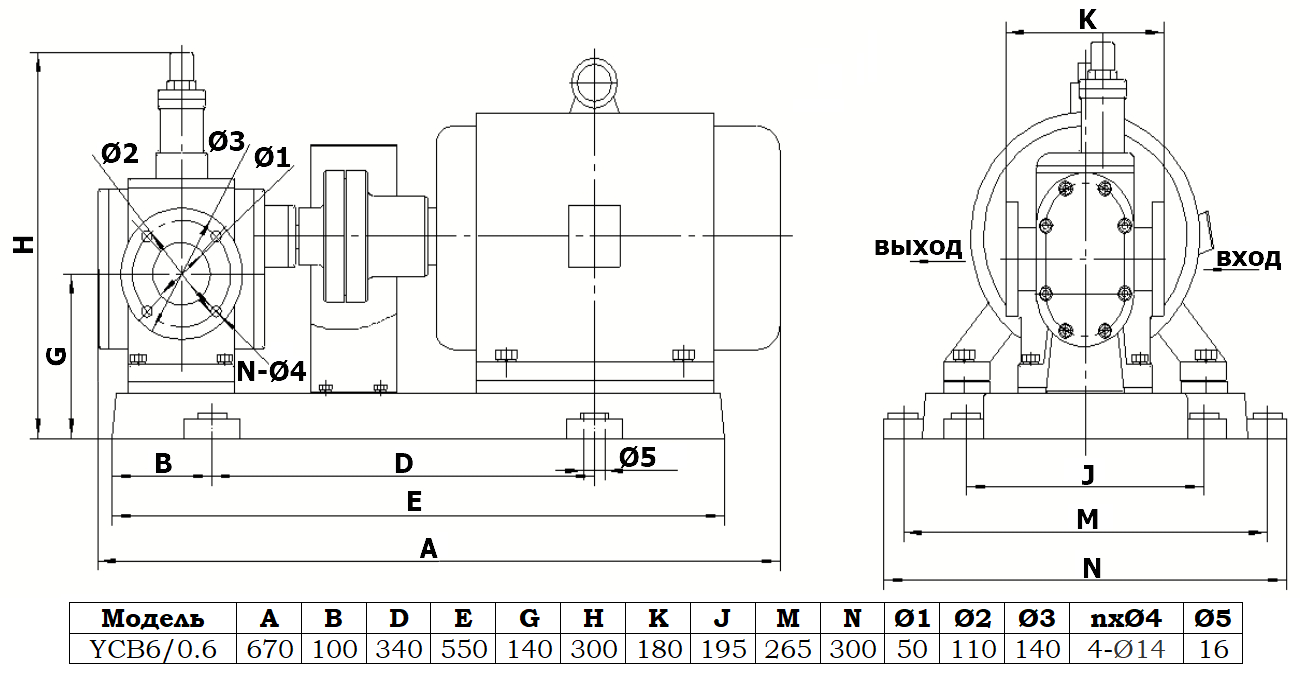

Габаритный чертеж насоса YCB6/0.6
