Шестеренные насосы Varisco V - справочная информация
Шестеренные насосы серии V итальянской фирмы Varisco позволяют перекачивать различные жидкости с низкой или высокой вязкостью, как нейтральные, так и химически активные. Перекачиваемые жидкости не должны содержать твердых частиц. К таким жидкостям могут относиться жидкие мыла, ПАВы, различные масла, мазут и дизельное топливо, клей, эпоксидные смолы, краски, битумы и гудрон (при условии их высокой температуры), какао-продукты, шоколад, жиры и многое другое.
Конструкция
Насосы серии V имеют внутреннее зацепление шестерен (одна шестерня находится внутри другой). Ведущая шестерня соединена при помощи вала с электродвигателем и вращает ведомую шестерню. При работе насоса создается ровный ламинарный поток жидкости без пульсаций, что может иметь большое значение для некоторых продуктов во избежание взбития и пенообразования.
Температура жидкости до 150 градусов, специальное исполнение до 300 градусов.

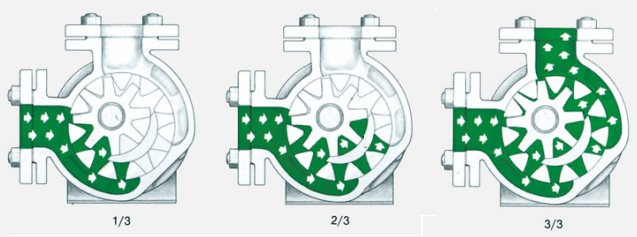

На рисунке показан порядок заполнения шестеренного насоса серии V жидкостью
Преимущества
Производительность шестеренного насоса зависит от скорости вращения вала и не зависит от давления. Кривая Q/H, характерная для центробежных насосов, отсутствует.

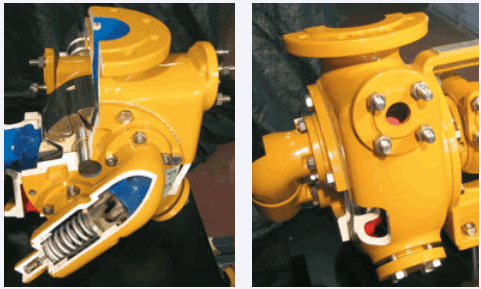

На рисунке показан корпус насоса V целиком и в разрезе.
Материал корпуса - высококачественный ковкий чугун или нержавеющая сталь
Насос обеспечивает ровный ламинарный поток жидкости без пульсаций. Перекачиваемая жидкость не взбивается, никакие вибрации на трубопроводную систему не передаются.
Универсальность. Микрорегулировка рабочего колеса шестеренного насоса серии V позволяет одному и тому же насосу перекачивать густые жидкости с вязкостью до 60 тыс. сстокс, так и текучие жидкости с вязкостью меньше воды.

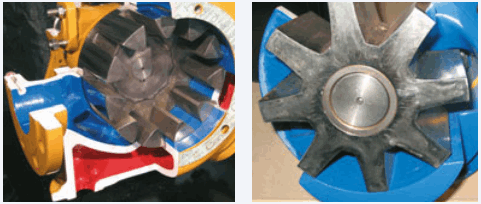

Ведущая и ведомая шестерня могут быть выполнены из ковкого чугуна или нержавеющей стали.
На рисунке показан второй вариант.
Работает в обе стороны. При изменении направления вращения вала насос перекачивает жидкость в обратную сторону с сохранением всех рабочих параметров.
Самовсос. При работе насос создает вакуум во всасывающей линии, что позволяет поднимать жидкость при нахождении насоса выше уровня поверхности.
В шестеренных насосах серии V внимание уделяют каждой мелочи.

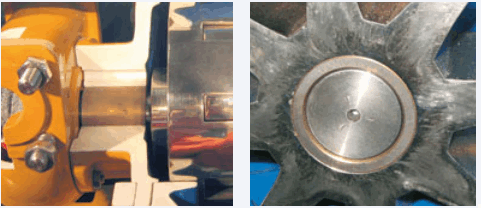

Втулки выполняются из чугуна, бронзы, графита или карбида вольфрама.
Долговечность Низкая периферийная скорость вращения вала. Благодаря увеличенному опорному подшипнику насос выдерживает повышенные осевые и радиальные нагрузки.
Низкий коэффициент износа. Число зубьев ротора не является кратным числу зубьев ведомой шестерни.
Это обеспечивает равномерный износ поверхностей зубьев, так как каждый зуб одной шестерни периодически вступает в контакт со всеми зубьями другой шестерни. Кроме того, торцевой износ ротора компенсирует устройство осевой регулировки. Эксплуатационные параметры остаются практически неизменными, даже при высоком уровне износа.
Удобное техобслуживание и ремонтопригодность. Конструкция имеет только 2 двигающихся элемента (шестерни), а также одно торцевое уплотнение. Инспекцию и регулировки могут производиться без демонтажа насоса, трубопроводов или двигателя.

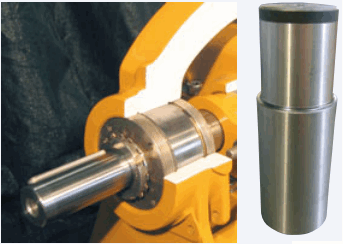

Вал и палец рабочей шестерни.
На рисунке также виден подшипник увеличенного размера для повышенных радиальных и осевых нагрузок.
Защита от протечек. По умолчанию насосы комплектуются одинарным торцевым уплотнением. Также возможны варианты сальникового уплотнения, двойного торцевого, а также магнитная муфта.
Возможность изменения положения патрубков, путем поворота корпуса на основании.
Специальные версии
Шестеренные насосы серии V по запросу могут иметь следующее исполнение:
- Корпус и шестерни из нержавеющей стали (по умолчанию из ковкого чугуна)
- Рубашка обогрева (для жидкостей, которые становятся слишком вязкими при обычных температурах)
- Байпас (предохранительный клапан) для уменьшения избыточного давления.
- Взрывозащищенное исполнение.
- Высокотемпературное исполнение (до 300 градусов)
