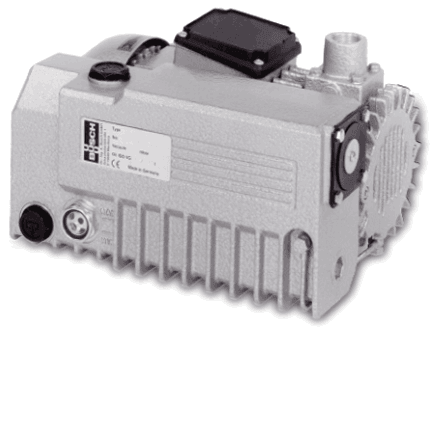

Пластинчато-роторный вакуумный насос Busch R5 KB 0020 D

Пластинчато-роторные насосы серии R5 (RA, RB, PB, RB, KB) немецкой фирмы Busch позволяют создавать относительно глубокий вакуум в замкнутых емкостях и контурах (до 0,1 мбар остаточного давления) и имеют максимальную производительность от 4 до 1600 м3/час в зависимости от модели. Несмотря на достаточно высокую цену это одни из самых популярных вакуумных насосов в мире. На момент появления на рынке это были первые в мире одноступенчатые пластинчато-роторные насосы, которые позволяли создавать вакуум до 0,1 мбар против 0,5 мбар у конкурентов. Серия R5 явилась образцом подражания для многих других производителей. На сегодняшний день многие другие компании тоже научились делать одноступенчатые пластинчато-роторные насосы с глубиной вакуума до 0,1 мбар, однако серия Busch R5 до сих пор остается одним из эталонов класса. В мире одномоментно находятся в эксплуатации 2,5 миллиона насосов Busch R5 - невероятный показатель для специализированной промышленной линейки вакуумных насосов.

Все маслоуплотняемые вакуумные насосы Busch обозначаются двумя буквами (RA, RB, PB, KB). Первая буква означает тип конструкции, а вторая глубину вакуума. Для примера расшифруем маркировку насоса RA 0010 C:

R - муфтовая конструкция насоса. Первая буква названия может быть P (моноблочная конструкция с малым расходом) или K  (моноблочная конструкция со средним расходом).

A - модель глубокого вакуума 0,5 мбар (для моделей до 16 м3/час включительно) или 0,1 мбар (для моделей 25 м3/час и выше). Вторая буква названия может быть B (вакуум 1 или 2 мбар).

0010 - номинальная производительность 10 м3/час.



Вкратце опишем основные разновидности насосов R5:

Модели Busch PB, RB - компактной конструкции. Это небольшие насосы с максимальной производительностью от 4 до 8 м3/час. Предельное остаточное давление 2 мбар. Насос PB имеет моноблочную конструкцию, а RB - муфтовую конструкцию.



Модели Busch RA, RB классической конструкции. Это муфтовые вакуумные насосы, принесшие компании Busch мировую известность. Производительность насосов от 10 до 1600 м3/час, остаточное давление 0,1 или 0,5 мбар (для насосов RA) или 1 мбар (для насоса RB 0021C).



Модели Busch KB - компактные вакуумные насосы с максимальной производительностью от 10 до 40 м3/час. Предельное остаточное давление 2 мбар. Модели серии K имеют длину от 27 до 42 см (примерно на 10-15 см короче моделей серии R). Благодаря такой компактности они используются в качестве составных элементов различного технологического оборудования.Ресурс вакуумных насосов KB ниже, чем у насосов RA, RC. Модель KB не любит длительную работу в грубом вакууме (то есть в диапазоне остаточных давлений от 200 мбар до атмосферного).

Компания Busch под заказ производит насосы в следующих исполнениях:

Вариант для постоянной работы при грубом вакууме (при давлении приближенном к атмосферному)

Взрывозащищенный вариант по категории Ex II 2 G II B3 T4.

Вариант для откачки кислорода (при содержании кислорода в воздухе более 25%).

Вариант для откачки воздуха, насыщенного парами воды.

Компактный вариант, когда требуется экономия пространства.

На насосах R5 используются следующие двигатели:

Трехфазные на 380 вольт для всех моделей.

Монофазные на 220 вольт для моделей с мощностью двигателя до 1,5 кВт включительно.

Число оборотов двигателя 1450 (до типоразмера 302 включительно) или 980 (для типоразмера 400 и выше).

Насос

Обратный клапан (встроен; кроме модели PB0004B).

Выхлопной фильтр (встроен).

Масляный фильтр (накручивается снаружи; устанавливается на моделях начиная с  начиная с модели RA 0025E и выше).

Газобалластное устройство (встроено).

Инструкция.



Масло для первой заправки в стандартный комплект поставки НЕ ВХОДИТ (для любой модели). Масло надо покупать отдельно.

Отдельный гарантийный талон НЕ ПРИКЛАДЫВАЕТСЯ (гарантия по накладной или товарному чеку 12 месяцев со дня продажи).

Инструкция.
