Гарантия 12 мес.

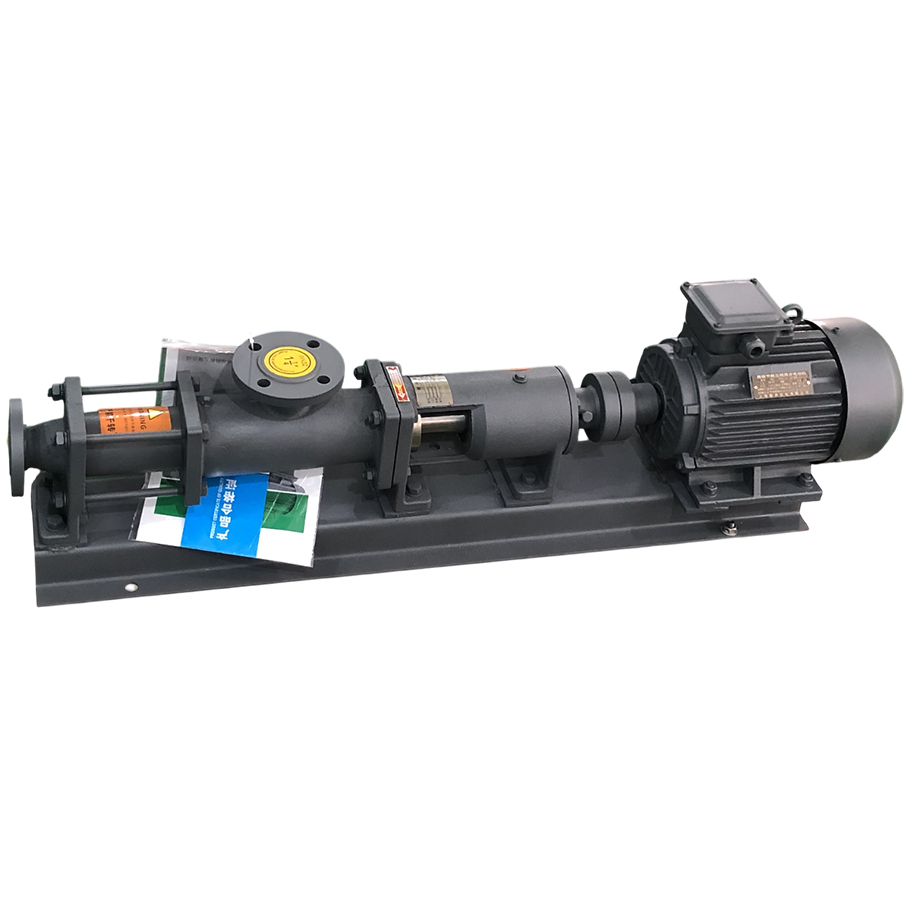

Описание модели VIN 60-2_304
Винтовой насос Vetlan VIN 60-2_304 предназначен для перекачивания вязких жидкостей. Корпус и шнек насоса выполнены из нержавеющей стали AISI 304. Насос имеет 2 рабочие ступени.
Максимальная производительность модели 30 м3/час (500 л/мин).
Максимальное давление 120 м.в.ст. (1,2 МПа).
Максимальная вязкость перекачиваемой жидкости - 1000 сСт. Диаметр твердых включений до 6 мм, длина волокнистых включений до 60 мм.
Фланцевые патрубки, входной – 125 мм, выходной - 100 мм.
Насос оборудован трехфазным двигателем 960 об/мин, 380 В, номинальной мощностью 15 кВт.Таблица вязкости
| Вязкость жидкости (сСт) | 1-1000 | 1000-10 000 | 10 000-100 000 | 100 000-1 000 000 |
| Скорость вращения двигателя (об/мин) | 400-1000 | 200-400 | <200 | <100 |
Конструкция и материалы насоса
| 1. Выходной патрубок | 5. Соединение шарнирного вала – NBR, сталь 2Cr13, чугун, нержавеющая сталь AISI 304 | 9. Букса | 13. Крышка подшипника |
| 2. Шпилька | 6. Входной патрубок | 10. Корпус подшипника | 14. Муфта |
| 3. Рабочая камера – NBR* | 7. Шарнирный вал - нержавеющая сталь AISI 304 | 11. Подшипник | 15. Опора |
| 4. Шнек – нержавеющая сталь AISI 304 | 8. Манжета - NBR | 12. Привод вала | 16. Двигатель |
*по запросу возможна поставка насосов с рабочей камерой из Viton.
Ограничения по эксплуатации
- Максимальная температура перекачиваемой среды – 80 градусов
- Температура окружающей среды до +40°C
- Максимальная вязкость перемещаемого продукта 1000 сстокс (мПа*с)

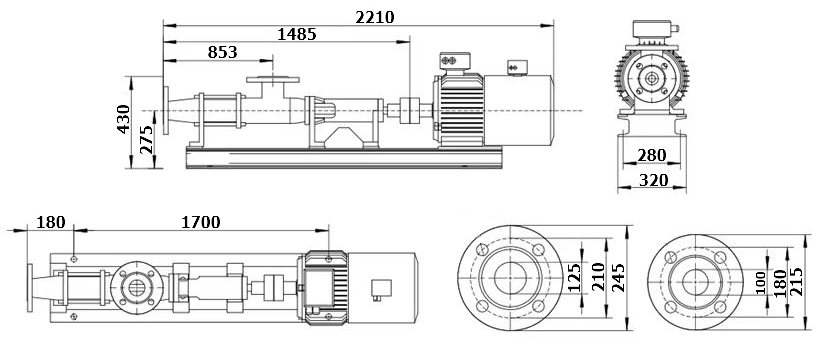

Габаритный чертеж модели VIN 60-2_304
