Водокольцевой вакуумный насос Yulo SK-0.2

Устройство водокольцевого насоса
3D-фото Водокольцевой вакуумный насос Yulo SK-0.2
3D
Как поменять торцевое уплотнение на насосе Yulo

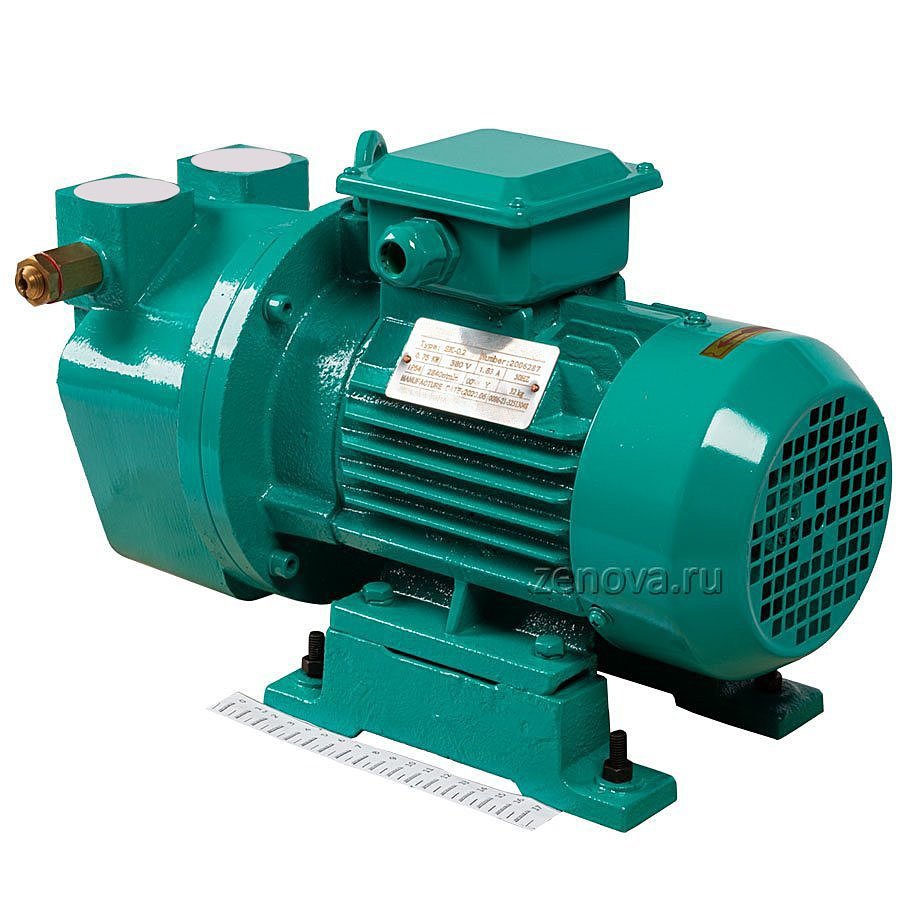

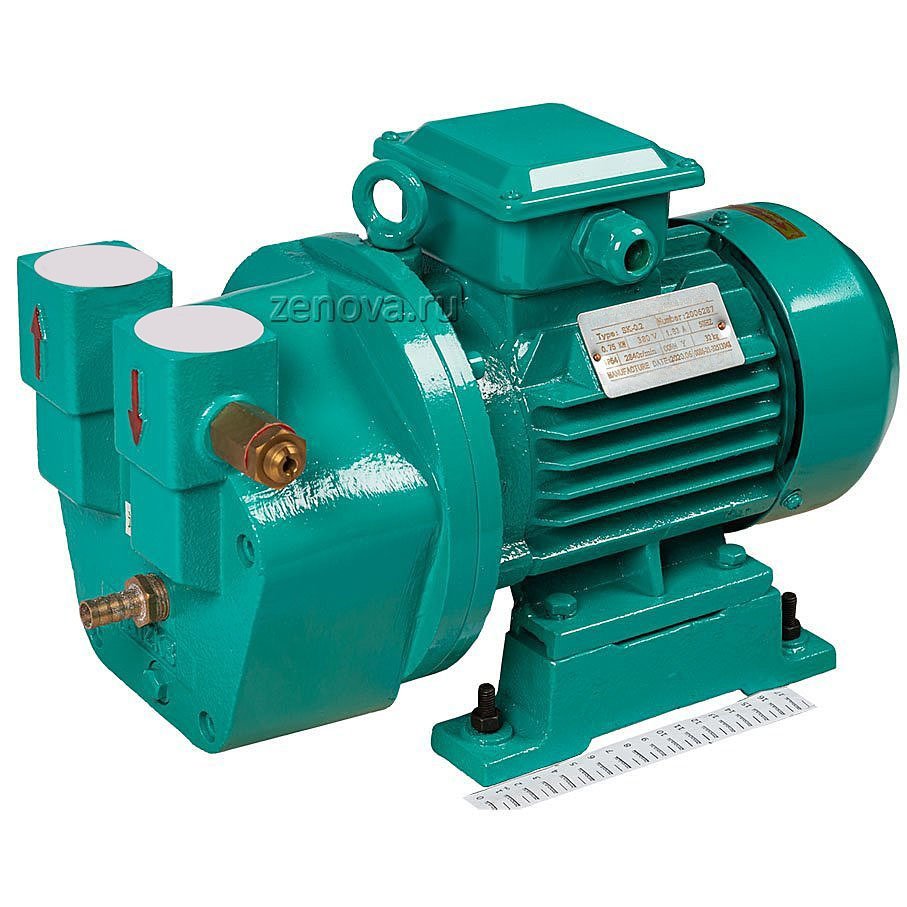

Водокольцевой вакуумный насос Yulo SK-0.2
Водокольцевой вакуумный насос Yulo SK-0.2

Устройство водокольцевого насоса

Увеличить

Как поменять торцевое уплотнение на насосе Yulo

i
Страна производстваf:
Китай
Инструкция Yulo SK (1.63 МБ)Антикавитационный клапан (1.68 МБ)
Код товара
373020
Макс. расход
12
Мин. остаточное давление?

Показывает насколько вакуумный насос способен уменьшить давление в вакуумируемой линии по сравнению с атмосферным. Чем больше воздуха из вакуумируемой линии способен откачать насос (относительно ее объема), тем  меньше будет значение в мбар и тем ближе остаточное давление приблизится к абсолютному вакууму.

Для понимания: обычное атмосферное давление приблизительно равно 1000 мбар. Абсолютный вакуум равен 0 мбар.

Например, если остаточное давление для насоса равно 100 мбар, значит насос сможет снизить давление в линии на 900 мбар. Внутри останется  100 мбар давления (приблизительно 10% от атмосферного давления).

Если остаточное давление для насоса равно 1 мбар, значит насос может снизить давление на 999 мбар и в вакуумируемой линии останется 1 мбар или 0,1% атмосферного давления.

Насосы низкого вакуума способы создавать остаточное давление от 1 до 250 мбар.
Форвакуумные насосы могут создавать создавать остаточное давление от 0,01 до 1 мбар.

На практике способность насоса достигать заявленного остаточного давления зависит не только от него самого, но от разных факторов. Прежде всего от герметичности вакуумируемой линии. Если она не совсем герметична и воздух снаружи способен проникать внутрь нее (происходят так называемые натекания воздуха), то реальное остаточное давление будет выше заявленного. Например, при заявленных 1 мбар остаточного давления по факту можете получить 20 мбар из-за натеканий.

33
Мощность (кВт)
0.75
Обороты в минуту
2800
Напряжение (В)
380
Материал рабочего колеса
бронза
Уровень шума (дБ)
72
Расход сервисной жидкости (л/мин)
6
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
40х23х27
Вес (кг)
32
56 092 ₽
4 007 ¥

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Yulo в России.

Загружаем аксессуары…

Описание модели SK-0.2


Водокольцевой вакуумный насос Yulo SK-0.2 решает задачи по откачиванию воздуха и других неагрессивных газов. Насос способен достичь вакуума 33 мбар. Применяется в процессах вакуумной сушки, дегазации, дистилляции, вакуумного концентрирования, испарения.

Компактная одноступенчатая конструкция насоса имеет точную геометрию литья. Корпус выполнен из чугуна, рабочее колесо из бронзы, механическое уплотнение с кольцом из фторкаучука (FKM). Патрубки насоса размером G 1 " (25 мм), воздухозаборный патрубок оснащен антикавитационным штуцером. Диаметр резьбы на антикавитационном клапане: 3/8 дюйма, трубная резьба. Внутренние детали насоса покрыты многослойным антикором.

Производительность модели до 12 м3/ч (0.2 м3/мин), глубина остаточного давления 33 мбар (степень вакуума 97 %).
Температура всасывающего газа до 40 °С.
Расход операционной жидкости (воды) 6 л/мин, рекомендуемая температура жидкости 5-20 °С.

Двигатель соответствует основным требованиям директив ЕС.
Тех. характеристики двигателя: 3Ф~, 50 Гц, 380 В, 2800 об/мин, мощность 0,75 кВт.
Уровень шума 72 дБ(A).

Материалы конструкции

Корпус насоса и распределительная плата - чугун (cast iron) с многослойным антикоррозионным покрытием.
Рабочее колесо - бронза.
Вал - высококачественная сталь #45.
Уплотнение - механическое, с увеличенным ресурсом, уплотнительное кольцо из фторкаучука (FKM).

Габаритный чертеж насоса Yulo SK-0.2

Габаритный чертеж насоса Yulo SK-0.2
