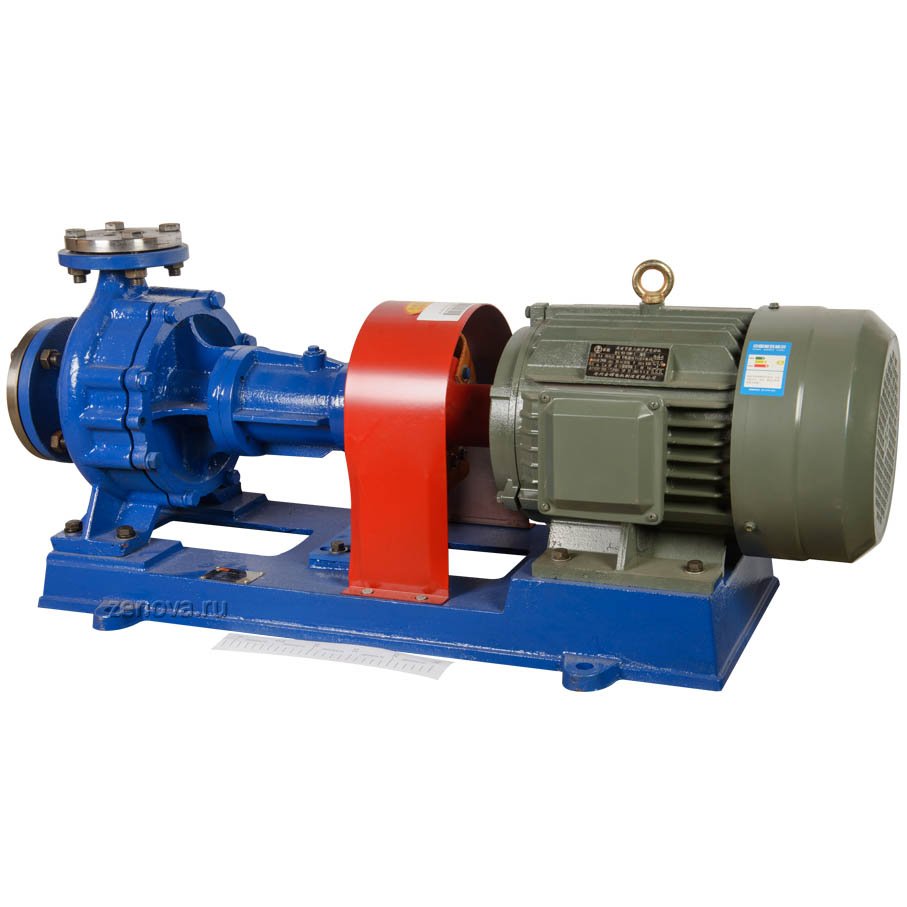

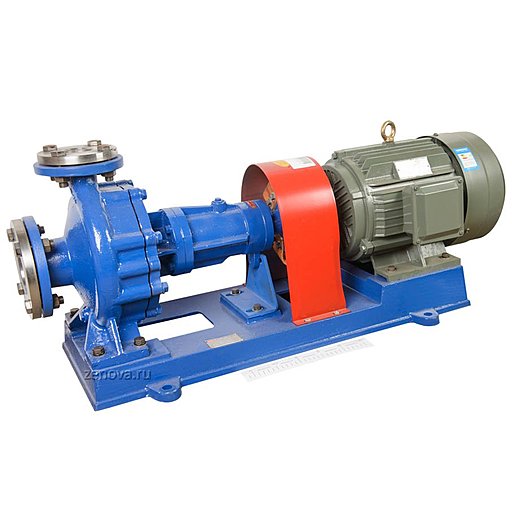

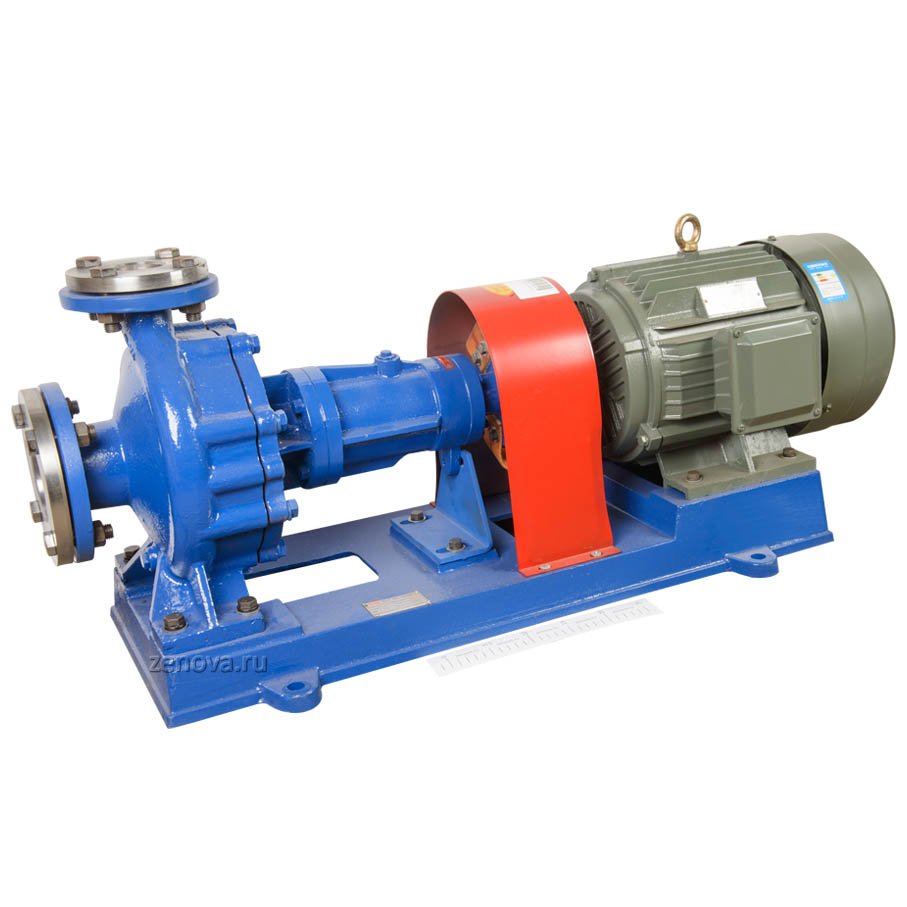

Центробежный насос для горячих масел Vetlan WRY 65-40-200

Описание модели WRY 65-40-200

Высокотемпературный центробежный насос WRY 65-40-200 служит для перекачивания горячего масла с температурой до +350 °C. Специальная конструкция насоса не требует вспомогательного охлаждения. Насос работает с горячим маслом благодаря использованию дополнительного набивного графитового уплотнения и камеры отвода тепла для защиты механического уплотнения от перегрева.

Производительность насоса в рабочей точке 30 м³/ч при напоре 48 метров.
Входной патрубок 65 мм – осевое всасывание.
Выходной патрубок 40 мм – по центру вертикально вверх.
Вес - 145 кг (проверено нами).

Размер фланца: PL 65-10 RF GB/T 9119-2010 и PL 40-10 RF GB/T 9119-2010

Характеристики двигателя:
Мощность 7,5 кВт, количество оборотов 2900 об/мин (2 пары полюсов), 3Ф ~, напряжение 380 В, частота 50 Гц, класс энергоэффективности IE3.

Конструктивные особенности линейки WRY

Чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:

• На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из графита. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
• Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне основного уплотнения из PTFE и стали.
• Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.

Благодаря таким решениям температура в зоне основного уплотнения не превышает 100°C.

Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще преимущество: корпус выполнен из высокотемпературного сплава углеродистой стали, соответственно он более прочный по сравнению с корпусом из чугуна – а при высоких температурах еще и более долговечный.

Области применения

• Маслогрейные котлы, бойлерные, котельные, отопители, ТЭЦ
• Очистка и перегонка легких фракций нефти
• Производство гидравлических смесей, розлив гидравлических масел
• Асфальтовые заводы (АБЗ), производство асфальта
• Производство бункерного топлива, системы нагрева бункерного топлива
• Системы высокотемпературного охлаждения в трансформаторах, на ГЭС, ТЭЦ, АЭС, в генераторных и распределительных подстанциях
• Производство гибкой черепицы, производство рубероида
• Подача теплоносителя в валы-трафареты при производстве обоев, тканей, гофрокартона, тетрапаков, упаковок, одежды
• Откачка отработанного фритюрного масла
• Подача теплоносителя в системы сушки (бумага, керамика, кожа, дерево)
• Подача теплоносителя на валы-формирователи линолеума
• Производство ДСП, ЛДСП, фанеры, ламината
• Подача масла в валковые каландры в текстиле, производстве пластика и пленок

Условия эксплуатации

• Температура окружающей среды от минус 30 до +45 °C
• Температура перекачиваемой жидкости -20 °C – +350°C
• Максимальная вязкость от 1 до 150 сСт
• Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение может протекать и возникнет необходимость менять его чаще
• Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы
• В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты

Материалы конструкции

• Корпус – углеродистая сталь 20 (cast steel 20)
• Рабочее колесо – термозакаленная сталь Cr35
• Вал – сталь 35CrMo
• Фланец – углеродистая сталь 20 (cast steel 20)
• Сальниковая набивка из графита
• Основные уплотнения из стали и PTFE

Комплект поставки

• Насос
• Ответные фланцы
