Линейные циркуляционные насосы 125 мм

Линейный насос − центробежный. Рабочее колесо сидит на валу, который вращает асинхронный электродвигатель. Жидкость входит в центр колеса, лопатки раскручивают её и центробежной силой отбрасывают к краю. Там спиральный корпус собирает поток и направляет его в напорный патрубок. Во всех сериях каталога ротор «сухой»: двигатель отделён от жидкости, а место, где вал выходит из корпуса, закрыто торцевым уплотнением.

Отличие от консольного насоса в компоновке. Всасывающий и напорный патрубки лежат на одной оси и смотрят в разные стороны, поэтому насос встаёт прямо в трубу. Двигатель стоит вертикально над корпусом. Насос держится на трубопроводе на фланцах, крупные модели дополнительно ставят на опору.

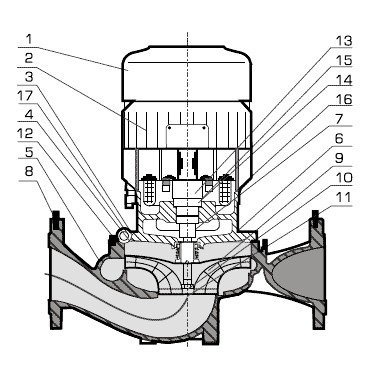

Общий вид насоса в разрезе. Точный состав деталей стоит сверить по инструкции конкретной серии — на схеме есть элементы, нехарактерные для линейных насосов, их описание уточняется.

Самовсасывания у линейных насосов нет. Перед пуском корпус и подводящая труба должны быть заполнены жидкостью, а воздух из них стравлен через воздухоотводчик. Работа всухую за несколько минут выводит из строя торцевое уплотнение.

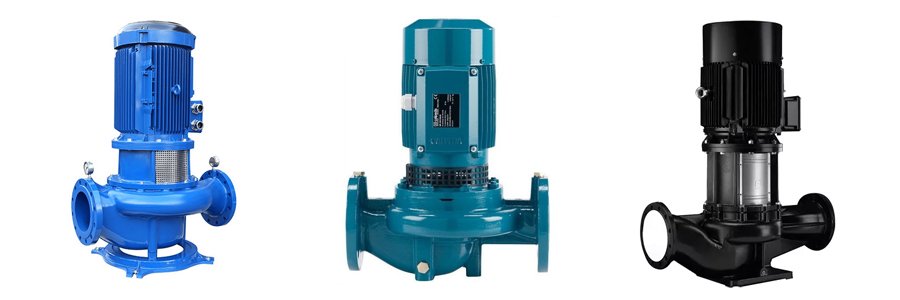

• Zenova INL − основная наша серия и самый широкий ряд: от насоса на 12 м³/ч для котельной частного дома до агрегатов на 750–1200 м³/ч для городских теплосетей. Часть моделей лежит на складе в России. Есть исполнения на 220 В.
• Purity PTD − если нужен расход до 130 м³/ч и важен запас по прочности: чугунный корпус и рабочее колесо с толстыми стенками.
• Calpeda NR − итальянская серия для тех, кому нужен европейский бренд и сервис. Температура жидкости — до 90 °C, поэтому для высокотемпературных контуров смотрите INL или SNLL.
• Norm SNLL − турецкая серия с самым высоким напором в категории (до 97,5 м) и самой горячей водой — до 140 °C.

• Отопление. Циркуляция теплоносителя от котла к радиаторам и обратно в жилых домах, котельных, тепловых пунктах и теплосетях.
• Охлаждение и кондиционирование. Контуры чиллеров, градирен, фанкойлов, охлаждение станков и технологических линий. Насосы работают с водой и растворами гликоля.
• Горячее водоснабжение. Рециркуляция ГВС, чтобы горячая вода была в кране сразу, а не через минуту.
• Вентиляция. Подача теплоносителя в калориферы приточных установок.
• Промышленные процессы. Циркуляция воды через теплообменники, фильтры и ёмкости; перемешивание в резервуарах, где нельзя поставить мешалку.
• Водоснабжение и пожаротушение. Как насос в линии для подачи воды при умеренном напоре. Для пожарных установок нужны модели и схемы, согласованные с проектом.

• Встают прямо в трубопровод: не нужна рама, фундамент и центровка насоса с двигателем.
• Занимают мало места на полу — это важно в тесных котельных и ИТП.
• Сервис без демонтажа корпуса: у многих моделей двигатель с колесом снимаются вверх, трубы разбирать не нужно.
• Широкий выбор: от 0,25 до 200 кВт, от DN 32 до DN 300 в одной категории.
• Работают с частотными преобразователями — подачу можно подстраивать под нагрузку, а не душить задвижкой. Частотные преобразователи есть в каталоге.

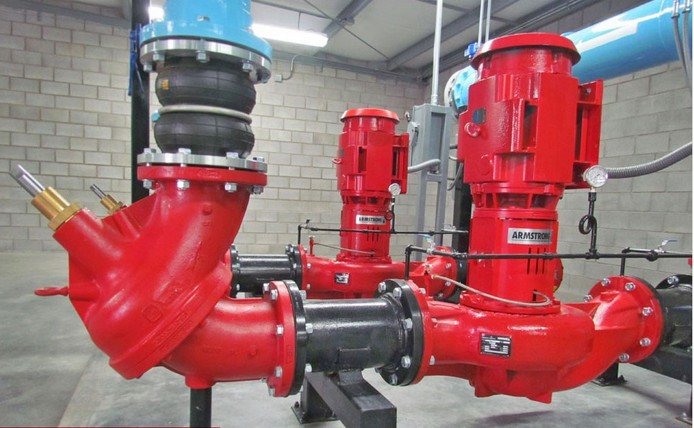

• Несколько насосов объединяют в группу: параллельно — чтобы добрать расход и держать резерв, последовательно — чтобы добрать напор.

• Не самовсасывающие: перед пуском насос нужно залить, работа всухую недопустима.
• Нужна чистая жидкость. Твёрдые частицы изнашивают колесо и уплотнение — у INL содержание твёрдых частиц не должно превышать 0,2 %. Перед насосом ставят сетчатый фильтр.
• Температура ограничена уплотнением и материалами: до 90 °C у Calpeda NR и TP, до 120 °C у INL и PTD, до 140 °C у Norm SNLL.
• Крупные модели тяжёлые — для монтажа нужна таль или кран, по одному их не поставить.
• Напор у одноступенчатого колеса ограничен. Выше 90–100 м нужны многоступенчатые насосы.

• Нужно поднять воду из резервуара или скважины, а не гонять её по кругу, — линейные насосы не самовсасывающие. Смотрите скважинные насосы.
• Нужен высокий напор при небольшом расходе, например для повышения давления в многоэтажном доме, — берите вертикальные многоступенчатые насосы.
• Нужен насос с рабочим колесом на валу двигателя, но под раму и с горизонтальной осью, — смотрите консольные и моноблочные насосы.
• Перекачиваете кислоты, щёлочи и другие агрессивные среды — нужны химические центробежные насосы. Жидкость с песком и осадком — насосы для грязной воды.

Чем линейный насос отличается от консольного?
Гидравлика та же — центробежное колесо в спиральном корпусе. Разница в компоновке: у линейного патрубки на одной оси и двигатель сверху, он встаёт прямо в трубу. Консольный стоит на раме, вход у него сбоку от оси, выход — вверх.

Можно ли поставить линейный насос на вертикальную трубу?
Большинство in-line насосов допускают монтаж и на горизонтальном, и на вертикальном трубопроводе. Двигатель не должен оказаться ниже насосной части. Допустимые положения смотрите в инструкции серии.

Подойдёт ли насос для гликоля?
Да, INL, IL и TP рассчитаны на воду и растворы гликоля. Вязкость гликоля выше, чем у воды, поэтому при высокой концентрации насосу нужен запас по мощности.

Можно ли регулировать производительность?
Да, через частотный преобразователь. Это экономичнее, чем прикрывать задвижку, и снижает нагрузку на насос.

Что будет, если в системе останется воздух?
Воздух снижает подачу, насос начинает шуметь, а торцевое уплотнение перегревается без смазки жидкостью. Перед пуском воздух стравливают, а в верхних точках системы ставят воздухоотводчики.

Какие модели есть на складе?
Часть насосов Zenova INL хранится на складе в России — в фильтре есть пункт «В наличии на складе». Остальные модели поставляются под заказ.
