Линейные циркуляционные насосы Zenova INL

Линейные циркуляционные насосы Zenova INL
Широкий диапазон моделей

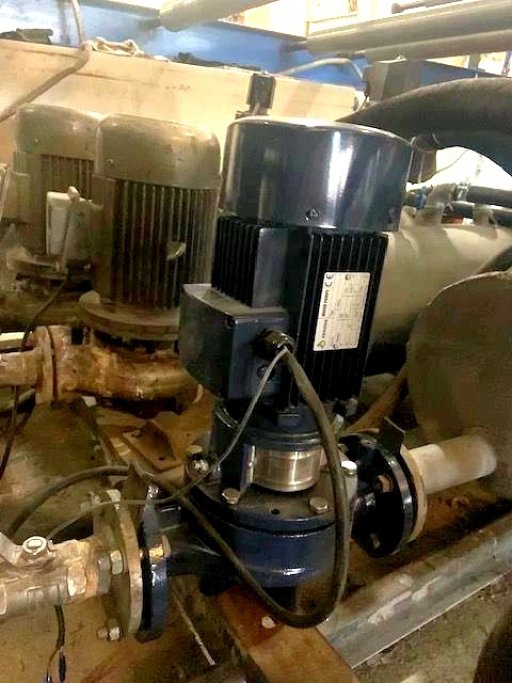

5 1 отзыв
4 вопроса
Гарантия 18 мес.
КачествоУровень качества
Инструкция Zenova INL (410.44 КБ)

Циркуляционные насосы Zenova INL предназначены для перекачивания чистых жидкостей, таких как вода и гликоль, которые не содержат абразивных частиц. Содержание твердых частиц в перекачиваемой жидкости не должно превышать 0,2%. Подробнее

  • Цена:
МодельМакс. расход (м³/час)Макс. давление (м.в.ст.)Рабочая точкаМощность (кВт)Напряжение (В)Макс. темп. жидкости (°C)Входной патрубок (мм)Выходной патрубок (мм)Цена
INL 32-14/212.5168 м³/час при 14 м.в.ст.0.7538012032 мм32 мм
28 980 ₽
2 415 ¥
INL 32-18/212.519.68 м³/час при 18 м.в.ст.1.138012032 мм32 мм
29 477 ₽
2 456 ¥
В пути 2 шт.
INL 32-21/21625.312.5 м³/час при 21 м.в.ст.1.538012032 мм32 мм
32 954 ₽
2 746 ¥
На складе 1 шт.
INL 32-26/21628.712.5 м³/час при 26 м.в.ст.2.238012032 мм32 мм
34 886 ₽
2 907 ¥
В пути 3 шт.
INL 32-33/21635.812.5 м³/час при 33 м.в.ст.338012032 мм32 мм
41 207 ₽
3 434 ¥
INL 32-40/21641.312.5 м³/час при 40 м.в.ст.438012032 мм32 мм
49 763 ₽
4 147 ¥
INL 32-50/2165112.5 м³/час при 50 м.в.ст.5.538012032 мм32 мм
63 728 ₽
5 311 ¥
INL 40-14/212.515.48 м³/час при 14 м.в.ст.0.7538012040 мм40 мм
25 723 ₽
2 144 ¥
INL 40-16/21619.112.5 м³/час при 16 м.в.ст.1.138012040 мм40 мм
26 634 ₽
2 220 ¥
На складе 2 шт.
INL 40-20/2_2202522.720 м³/час при 20 м.в.ст.2.222012040 мм40 мм
36 322 ₽
3 027 ¥
INL 40-20/22522.720 м³/час при 20 м.в.ст.2.238012040 мм40 мм
33 589 ₽
2 799 ¥
INL 40-21/21623.812.5 м³/час при 21 м.в.ст.1.538012040 мм40 мм
30 112 ₽
2 509 ¥
На складе 2 шт.
INL 40-26/2252920 м³/час при 26 м.в.ст.338012040 мм40 мм
41 207 ₽
3 434 ¥
В пути более 3 шт.
INL 40-30/2_2203234.725 м³/час при 30 м.в.ст.422012040 мм40 мм
62 210 ₽
5 184 ¥
INL 40-30/23234.725 м³/час при 30 м.в.ст.438012040 мм40 мм
47 858 ₽
3 988 ¥
На складе 3 шт.
INL 40-36/23240.925 м³/час при 36 м.в.ст.5.538012040 мм40 мм
64 336 ₽
5 361 ¥
INL 40-48/23251.625 м³/час при 48 м.в.ст.7.538012040 мм40 мм
66 268 ₽
5 522 ¥
INL 50-12/2201316 м³/час при 12 м.в.ст.1.138012050 мм50 мм
31 381 ₽
2 615 ¥
На складе 2 шт.
INL 50-15/22516.120 м³/час при 15 м.в.ст.1.538012050 мм50 мм
34 555 ₽
2 880 ¥
INL 50-18/23020.225 м³/час при 18 м.в.ст.2.238012050 мм50 мм
36 791 ₽
3 066 ¥
В пути более 3 шт.
INL 50-24/23025.925 м³/час при 24 м.в.ст.338012050 мм50 мм
43 111 ₽
3 593 ¥
INL 50-28/23529.530 м³/час при 28 м.в.ст.438012050 мм50 мм
49 763 ₽
4 147 ¥
В пути 3 шт.
INL 50-32/2203512.5 м³/час при 32 м.в.ст.338012050 мм50 мм
45 650 ₽
3 804 ¥
В пути 2 шт.
INL 50-35/24036.330 м³/час при 35 м.в.ст.5.538012050 мм50 мм
62 762 ₽
5 230 ¥
В пути 1 шт.
INL 50-39/22041.912.5 м³/час при 39 м.в.ст.438012050 мм50 мм
52 302 ₽
4 359 ¥
INL 50-40/24542.535 м³/час при 40 м.в.ст.7.538012050 мм50 мм
69 745 ₽
5 812 ¥
INL 50-49/22051.612.5 м³/час при 49 м.в.ст.5.538012050 мм50 мм
66 268 ₽
5 522 ¥
INL 50-50/2505340 м³/час при 50 м.в.ст.1138012050 мм50 мм
94 778 ₽
7 898 ¥
INL 50-59/22062.412.5 м³/час при 59 м.в.ст.7.538012050 мм50 мм
73 526 ₽
6 127 ¥
INL 50-60/26065.950 м³/час при 60 м.в.ст.1538012050 мм50 мм
101 761 ₽
8 480 ¥
INL 50-70/26073.750 м³/час при 70 м.в.ст.18.538012050 мм50 мм
107 447 ₽
8 954 ¥
INL 50-80/22081.912.5 м³/час при 80 м.в.ст.1138012050 мм50 мм
99 222 ₽
8 269 ¥
INL 50-81/26085.550 м³/час при 81 м.в.ст.2238012050 мм50 мм
129 637 ₽
10 803 ¥
INL 65-15/24017.130 м³/час при 15 м.в.ст.2.238012065 мм65 мм
37 398 ₽
3 117 ¥
На складе 2 шт.
INL 65-20/24021.830 м³/час при 20 м.в.ст.338012065 мм65 мм
43 746 ₽
3 646 ¥
На складе 2 шт.
INL 65-22/25025.140 м³/час при 22 м.в.ст.438012065 мм65 мм
50 398 ₽
4 200 ¥
INL 65-30/25031.540 м³/час при 30 м.в.ст.5.538012065 мм65 мм
63 397 ₽
5 283 ¥
INL 65-34/26038.350 м³/час при 34 м.в.ст.7.538012065 мм65 мм
64 970 ₽
5 414 ¥
На складе более 3 шт.
INL 65-37/23539.625 м³/час при 37 м.в.ст.5.538012065 мм65 мм
67 206 ₽
5 601 ¥
INL 65-41/26044.850 м³/час при 41 м.в.ст.1138012065 мм65 мм
95 413 ₽
7 951 ¥
INL 65-48/23550.425 м³/час при 48 м.в.ст.7.538012065 мм65 мм
68 779 ₽
5 732 ¥
INL 65-51/26053.750 м³/час при 51 м.в.ст.1538012065 мм65 мм
102 396 ₽
8 533 ¥
INL 65-61/27064.650 м³/час при 61 м.в.ст.18.538012065 мм65 мм
108 082 ₽
9 007 ¥
INL 65-68/28070.550 м³/час при 68 м.в.ст.2238012065 мм65 мм
130 603 ₽
10 884 ¥
INL 65-85/29086.750 м³/час при 85 м.в.ст.3038012065 мм65 мм
172 114 ₽
14 343 ¥
INL 80-13/26018.950 м³/час при 13 м.в.ст.338012080 мм80 мм
46 920 ₽
3 910 ¥
На складе 2 шт.
INL 80-18/27023.250 м³/час при 18 м.в.ст.438012080 мм80 мм
52 937 ₽
4 411 ¥
На складе 2 шт.
INL 80-23/28028.250 м³/час при 23 м.в.ст.5.538012080 мм80 мм
66 571 ₽
5 548 ¥
INL 80-29/2803350 м³/час при 29 м.в.ст.7.538012080 мм80 мм
68 144 ₽
5 679 ¥
В пути 1 шт.
INL 80-32/210036.270 м³/час при 32 м.в.ст.1138012080 мм80 мм
98 256 ₽
8 188 ¥
INL 80-38/210045.780 м³/час при 38 м.в.ст.1538012080 мм80 мм
104 908 ₽
8 742 ¥
INL 80-41/26042.350 м³/час при 41 м.в.ст.1138012080 мм80 мм
96 048 ₽
8 004 ¥
INL 80-47/210053.580 м³/час при 47 м.в.ст.18.538012080 мм80 мм
110 621 ₽
9 218 ¥
INL 80-48/27049.550 м³/час при 48 м.в.ст.1538012080 мм80 мм
103 334 ₽
8 611 ¥
INL 80-54/210059.780 м³/час при 54 м.в.ст.2238012080 мм80 мм
132 811 ₽
11 068 ¥
INL 80-67/21007180 м³/час при 67 м.в.ст.3038012080 мм80 мм
174 018 ₽
14 502 ¥
INL 100-9/27013.950 м³/час при 9 м.в.ст.2.2380120100 мм100 мм
38 364 ₽
3 197 ¥
INL 100-15/28018.660 м³/час при 15 м.в.ст.4380120100 мм100 мм
51 336 ₽
4 278 ¥
На складе 2 шт.
INL 100-17/210021.980 м³/час при 17 м.в.ст.5.5380120100 мм100 мм
69 083 ₽
5 757 ¥
INL 100-22/210025.780 м³/час при 22 м.в.ст.7.5380120100 мм100 мм
70 684 ₽
5 890 ¥
В пути 1 шт.
INL 100-27/211031.5100 м³/час при 27 м.в.ст.11380120100 мм100 мм
100 492 ₽
8 374 ¥
INL 100-33/211037.1100 м³/час при 33 м.в.ст.15380120100 мм100 мм
108 082 ₽
9 007 ¥
INL 100-40/213044.2100 м³/час при 40 м.в.ст.18.5380120100 мм100 мм
113 160 ₽
9 430 ¥
INL 100-48/213051.2100 м³/час при 48 м.в.ст.22380120100 мм100 мм
135 350 ₽
11 279 ¥
INL 100-52/216059.1130 м³/час при 52 м.в.ст.30380120100 мм100 мм
175 288 ₽
14 607 ¥
INL 125-11/416013.4120 м³/час при 11 м.в.ст.5.5380120125 мм125 мм
93 509 ₽
7 792 ¥
INL 125-14/416015.4120 м³/час при 14 м.в.ст.7.5380120125 мм125 мм
96 352 ₽
8 029 ¥
INL 125-18/417021.5160 м³/час при 18 м.в.ст.11380120125 мм125 мм
138 828 ₽
11 569 ¥
INL 125-20/417022120 м³/час при 20 м.в.ст.11380120125 мм125 мм
149 923 ₽
12 494 ¥
INL 125-22/420026.7160 м³/час при 22 м.в.ст.15380120125 мм125 мм
157 210 ₽
13 101 ¥
INL 125-28/420030.9160 м³/час при 28 м.в.ст.18.5380120125 мм125 мм
178 130 ₽
14 844 ¥
INL 125-32/420034.6160 м³/час при 32 м.в.ст.22380120125 мм125 мм
184 782 ₽
15 399 ¥
INL 125-40/420046.2160 м³/час при 40 м.в.ст.30380120125 мм125 мм
224 416 ₽
18 701 ¥
INL 125-48/420052.6160 м³/час при 48 м.в.ст.37380120125 мм125 мм
263 083 ₽
21 924 ¥
INL 150-12.5/424016.1200 м³/час при 12.5 м.в.ст.11380120150 мм150 мм
144 872 ₽
12 073 ¥
INL 150-17/424019.5200 м³/час при 17 м.в.ст.15380120150 мм150 мм
153 732 ₽
12 811 ¥
INL 150-21/424023.6200 м³/час при 21 м.в.ст.18.5380120150 мм150 мм
177 827 ₽
14 819 ¥
INL 150-25/424028.1200 м³/час при 25 м.в.ст.22380120150 мм150 мм
188 591 ₽
15 716 ¥
INL 150-33/424035.5200 м³/час при 33 м.в.ст.30380120150 мм150 мм
230 764 ₽
19 230 ¥
INL 150-40/424043.1200 м³/час при 40 м.в.ст.37380120150 мм150 мм
268 162 ₽
22 347 ¥
INL 150-50/424052.4200 м³/час при 50 м.в.ст.45380120150 мм150 мм
315 385 ₽
26 282 ¥
INL 200-12.5/448017.2400 м³/час при 12.5 м.в.ст.22380120200 мм200 мм
255 659 ₽
21 305 ¥
INL 200-16/436022.6300 м³/час при 16 м.в.ст.18.5380120200 мм200 мм
251 822 ₽
20 985 ¥
INL 200-19/436024.4300 м³/час при 19 м.в.ст.22380120200 мм200 мм
255 659 ₽
21 305 ¥
INL 200-20/448024.6400 м³/час при 20 м.в.ст.30380120200 мм200 мм
298 825 ₽
24 902 ¥
INL 200-23/448028.1400 м³/час при 23 м.в.ст.37380120200 мм200 мм
345 193 ₽
28 766 ¥
INL 200-24/436026.1300 м³/час при 24 м.в.ст.30380120200 мм200 мм
317 814 ₽
26 485 ¥
INL 200-27/448032.1400 м³/час при 27 м.в.ст.45380120200 мм200 мм
394 432 ₽
32 869 ¥
INL 200-31/436035.4300 м³/час при 31 м.в.ст.37380120200 мм200 мм
345 193 ₽
28 766 ¥
INL 200-32/448037.5400 м³/час при 32 м.в.ст.55380120200 мм200 мм
440 496 ₽
36 708 ¥
В пути 1 шт.
INL 200-36/436039.6300 м³/час при 36 м.в.ст.45380120200 мм200 мм
394 432 ₽
32 869 ¥
INL 200-43/448047400 м³/час при 43 м.в.ст.75380120200 мм200 мм
534 198 ₽
44 517 ¥
INL 200-47/436050.6300 м³/час при 47 м.в.ст.55380120200 мм200 мм
462 079 ₽
38 507 ¥
INL 200-50/448052.9400 м³/час при 50 м.в.ст.90380120200 мм200 мм
578 303 ₽
48 192 ¥
INL 200-53/436055.8300 м³/час при 53 м.в.ст.75380120200 мм200 мм
534 198 ₽
44 517 ¥
INL 250-12.5/475018.4630 м³/час при 12.5 м.в.ст.30380120250 мм250 мм
333 574 ₽
27 798 ¥
INL 250-14/475020630 м³/час при 14 м.в.ст.37380120250 мм250 мм
355 157 ₽
29 596 ¥
INL 250-16/460020.5500 м³/час при 16 м.в.ст.30380120250 мм250 мм
333 574 ₽
27 798 ¥
INL 250-17/475021.8630 м³/час при 17 м.в.ст.45380120250 мм250 мм
408 287 ₽
34 024 ¥
INL 250-19/460022.7500 м³/час при 19 м.в.ст.37380120250 мм250 мм
355 157 ₽
29 596 ¥
INL 250-20/475024.5630 м³/час при 20 м.в.ст.55380120250 мм250 мм
456 587 ₽
38 049 ¥
INL 250-22/460025.7500 м³/час при 22 м.в.ст.45380120250 мм250 мм
408 618 ₽
34 052 ¥
INL 250-26/475031.7630 м³/час при 26 м.в.ст.75380120250 мм250 мм
551 890 ₽
45 991 ¥
INL 250-29/460034.6500 м³/час при 29 м.в.ст.55380120250 мм250 мм
473 671 ₽
39 473 ¥
INL 250-32/475036.7630 м³/час при 32 м.в.ст.90380120250 мм250 мм
596 022 ₽
49 669 ¥
INL 250-36/460039.1500 м³/час при 36 м.в.ст.75380120250 мм250 мм
551 890 ₽
45 991 ¥
INL 250-40/475046630 м³/час при 40 м.в.ст.110380120250 мм250 мм
1 011 733 ₽
84 311 ¥
INL 250-47/460053.3500 м³/час при 47 м.в.ст.90380120250 мм250 мм
613 410 ₽
51 118 ¥
INL 250-50/475055.6630 м³/час при 50 м.в.ст.132380120250 мм250 мм
1 043 584 ₽
86 965 ¥
INL 250-56/460061.6500 м³/час при 56 м.в.ст.110380120250 мм250 мм
1 011 733 ₽
84 311 ¥
INL 300-15/4120022.7900 м³/час при 15 м.в.ст.55380120300 мм300 мм
549 323 ₽
45 777 ¥
INL 300-20/4120026.4900 м³/час при 20 м.в.ст.75380120300 мм300 мм
613 741 ₽
51 145 ¥
INL 300-25/4120030.8900 м³/час при 25 м.в.ст.90380120300 мм300 мм
708 740 ₽
59 062 ¥
INL 300-30/4120034.5900 м³/час при 30 м.в.ст.110380120300 мм300 мм
960 839 ₽
80 070 ¥
INL 300-35/4120038.6900 м³/час при 35 м.в.ст.132380120300 мм300 мм
1 104 442 ₽
92 037 ¥
INL 300-44/4120049.5900 м³/час при 44 м.в.ст.160380120300 мм300 мм
1 242 607 ₽
103 551 ¥
INL 300-55/4120058.2900 м³/час при 55 м.в.ст.200380120300 мм300 мм
1 312 794 ₽
109 400 ¥

Видео

Сборка насоса

▶

Как правильно собрать циркуляционные насосы Zenova INL

Разборка насоса

▶

Как правильно разобрать циркуляционный насос Zenova INL

Линейные циркуляционные насосы Zenova INL - справочная информация

Циркуляционные насосы Zenova INL предназначены для перекачивания чистых жидкостей, таких как вода и гликоль, которые не содержат абразивных частиц. Содержание твердых частиц в перекачиваемой жидкости не должно превышать 0,2%. Важно, чтобы жидкости были нейтральны к материалам, из которых изготовлен насос. Насосы серии INL имеют линейное расположение патрубков, что значительно упрощает их установку.

Линейка насосов Zenova INL включает широкий диапазон моделей, что позволяет выбрать насос с производительностью от 12,5 до 1200 м3/час.

Расшифровка обозначения

INL 32-18/2

INL – марка насоса

32 – диаметр патрубков (мм)

18 – номинальный напор (м)

2 – двухполюсной двигатель

Конструкция и конструкционные материалы

Это центробежные насосы с общим валом и одним рабочим колесом. В конструкции используется прямое подсоединение двигатель-насос. Подающий и всасывающий раструбы на корпусе расположены на одном уровне и имеют одинаковый диаметр.

Элемент насосаИспользуемые материалы
ВалНержавеющая сталь AISI 304
Механическое уплотнениеКарбид кремния
ИмпеллерЧугун
Корпус насосаЧугун
Соединительное кольцоНитрил



На фланцах насоса установлены воздухоотводные заглушки, позволяющие спустить воздух из линии после установки насоса. Так же их можно использовать для присоединения тестовых мановакуумметров для анализа работы насоса в процессе пусконаладочных работ.

Также для облегчения запуска, у насоса есть спускной воздушный клапан в верхней части воздушной камеры. Он позволяет выпустить воздух из рабочей камеры насоса при заполнении линии водой.


Электродвигатель

  • Стандарт двигателя: IE3.
  • Количество полюсов: 2/4.
  • Напряжение: 220/380 В.
  • Частота сети: 50 Гц,
  • Скорость вращения: 1450 и 2900 об/мин,
  • Мощность: от 0,75 до 200 кВт.
  • Класс изоляции двигателей: “F”.
  • Параметры защиты: IP 55.

Условия эксплуатации

  • Температура внешней среды (воздуха): до 40°С
  • Температура перекачиваемой среды: от -10 до 120°С
  • Максимальное внутреннее давление: 16 бар.
  • Допускается круглосуточная эксплуатация (S1).
Всеволод
★★★★★Идеально вписался в линию
ТСЖ
Используют модель: INL 32-14/2Отзыв оставлен: 29.05.2025
Тихий. Встал в линию без переваривания труб. Посмотрим, сколько проработает.
В настоящее время никто вопросов не задавал. Вы можете быть первым.
