Плунжерный насос дозатор Etatron P BP0014AA00000

Плунжерный насос дозатор Etatron P BP0014AA00000
Плунжерный насос дозатор Etatron P BP0014AA00000
i
Страна производства:
Италия
Макс. расход (л/час)
14
Макс. давление (бар)
25
Мощность (Вт)
250
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Нерж. AISI 316
Макс. темп. жидкости (°C)
90
Самовсос "по суху" (м)
3
Ход пистона (мм)
20
Диаметр плунжера (мм)
16
Входной патрубок (мм)
15
ДхШхВ (см)
65x18x49
88 182 ₽
1 262 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Плунжерный насос дозатор Etatron P BP0014AA00000 – характеристики

Макс. расход (л/час)
14
Макс. давление (бар)
25
Мощность (Вт)
250
Частота тактов в минуту
60
Напряжение (В)
380
Материал проточной части
Нерж. AISI 316
Макс. темп. жидкости (°C)
90
Самовсос "по суху" (м)
3
Ход пистона (мм)
20
Диаметр плунжера (мм)
16
Входной патрубок (мм)
15
ДхШхВ (см)
65x18x49

Плунжерный дозировочный насос Etatron P BP0014AA00000 с механическим приводом используется для подачи жидких химических растворов. Насос способен обеспечить противодавление до 25 бар. Производительность насоса регулируется в ручном режиме при помощи микрометрического винта, который управляет длиной хода плунжера (поршня) в пределах 10% -100%. Регулировку можно проводить как на остановленном, так и на работающем насосе.

Корпус насоса отлит из алюминия и покрыт защитной краской. Основной материал проточной части насоса – н/ст AISI 316l. Дозируемая жидкость должна быть чистой. Наличие твердых примесей в насосе приводит к ускоренному износу элементов проточной части. Диапазон рабочей температуры жидкости от 0 до +90 °С.

Производительность модели до 14 л/час. Максимальное противодавление 25 бар.
Диаметр поршня 16 мм. Длина хода поршня 20 мм. Частота хода 60 тактов в минуту.
Присоединительный размер патрубков 1/2 " (внешняя BSPm резьба).
Высота всасывания насоса до 3 метров.

Насос оснащен трехфазным вертикально закрепленным электродвигателем 250 Вт (0,25 кВт), 4P, 230-400 В/ 50 Гц. Класс защиты IP55. Степень изоляции F. Направление вращения двигателя по часовой стрелке, обозначено стрелкой на корпусе двигателя.

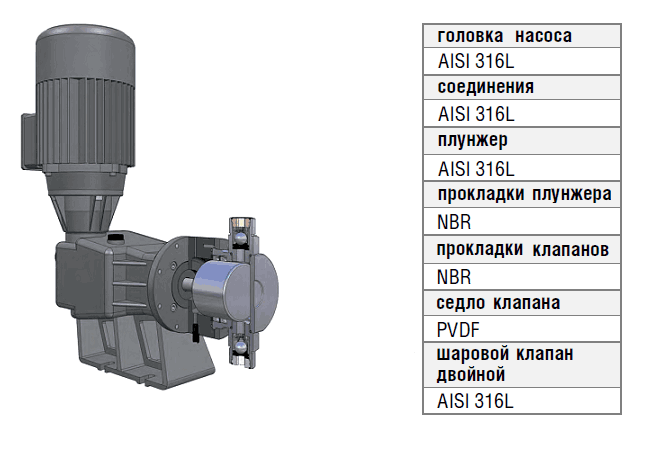

Конфигурация проточной части насоса
Проточная часть плунжерного дозировочного насоса Etatron P

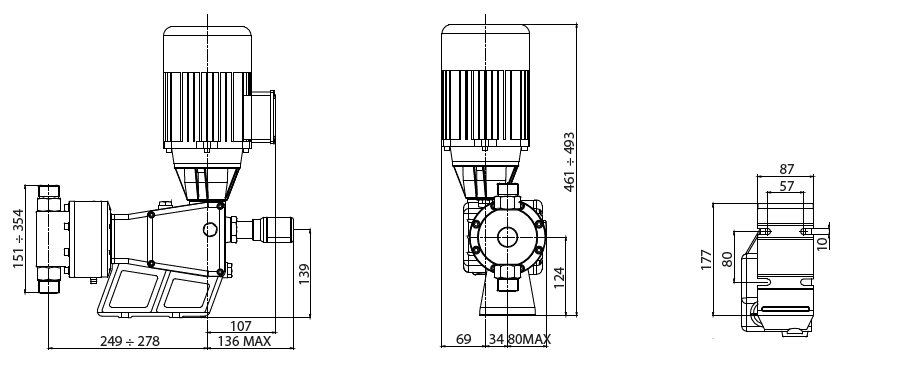

Габаритный чертеж насоса Etatron P BP0014AA00000

Габаритный чертеж насоса Etatron P BP0014AA00000

Загружаем другие товары из серии…

Плунжерные насосы дозаторы Etatron P - справочная информация

Плунжерные дозировочные насосы Etatron P предназначены для дозирования воды или химически активных реагентов при повышенном противодавлении. Головка насоса соединена с электродвигателем через коробку передач с возвратными пружинами. Регулирование производительности выполняется механически посредством вращения микрометрической ручки на корпусе. Вращение ручки приводит к изменению длины хода плунжера. Изменение производительности насоса возможно прямо во время работы.

Автоматизация регулирования производительности возможна при применении сервомотора (поставляется дополнительно). Сервомотор самостоятельно вращает микрометрическую ручку насоса и управляется входным сигналом 4-20 mA или 0-10V DC.

Возможно также альтернативное регулирование производительности насоса - путем изменения частоты рабочих тактов. Это возможно при применении внешнего частотного преобразователя, который будет изменять частоту вращения электродвигателя. При этом желательно использовать насосы со специальными электродвигателями с автономной вентиляцией - для предотвращение перегрева двигателей при работе на пониженных оборотах.

Условия эксплуатации

Максимальное противодавление на напорной линии в зависимости от модели может составлять от 3 до 25 бар.
Частота рабочих тактов от 60 до 120 в минуту в зависимости от модели. Такая невысокая частота приводит к пульсациям дозируемой жидкости при работе. Если есть потребность в ровном потоке, то на напорной линии насоса следует использовать демпфер пульсаций (поставляется опционально).
Допустимая высота самовсоса - 3 метра (при плотности воды; при большей плотности следует проводить пересчет высоты самовсоса).
Дозируемая жидкость не должна быть слишком вязкой (более 800 сстокс). Для более вязких жидкостей есть специальная конфигурация насосов с клапанами 20 мм (только для головок из нержавеющей стали).
Дозируемая жидкость не должна содержать твердых частиц.

Электродвигатель

На насосах Etatron P устанавливаются трехфазные электродвигатели мощностью от 0,25 до 0,75 кВт. По запросу могут быть поставлены однофазные электродвигатели на 220 В с доплатой.
Напряжение сети 400 В, частота тока 50 Гц.
Класс изоляции двигателей - F.
По отдельному запросу могут быть поставлены насосы со специальными электродвигателями: тропикостойкие 0,37 кВт (для повышенной температуры и влажности), а также электродвигатели с самовентиляцией для применения совместно с частотными преобразователями.

Материалы конструкции

Головка насоса выполнена из PVC (исполнение BA) или из нержавеющей стали AISI 316 (исполнение AA).
Плунжер выполнен из керамики (для исполнения BA) или из нержавеющей стали AISI 316 (исполнение AA).
Корпус насоса выполнен из алюминия, защищенного кислотостойкой краской.

Расшифровка кода (артикула) насосов

Расшифровка кода (артикула) насосов Etatron P
