Плунжерные насосы дозаторы Etatron P - справочная информация
Плунжерные дозировочные насосы Etatron P предназначены для дозирования воды или химически активных реагентов при повышенном противодавлении. Головка насоса соединена с электродвигателем через коробку передач с возвратными пружинами. Регулирование производительности выполняется механически посредством вращения микрометрической ручки на корпусе. Вращение ручки приводит к изменению длины хода плунжера. Изменение производительности насоса возможно прямо во время работы.
Автоматизация регулирования производительности возможна при применении сервомотора (поставляется дополнительно). Сервомотор самостоятельно вращает микрометрическую ручку насоса и управляется входным сигналом 4-20 mA или 0-10V DC.
Возможно также альтернативное регулирование производительности насоса - путем изменения частоты рабочих тактов. Это возможно при применении внешнего частотного преобразователя, который будет изменять частоту вращения электродвигателя. При этом желательно использовать насосы со специальными электродвигателями с автономной вентиляцией - для предотвращение перегрева двигателей при работе на пониженных оборотах.

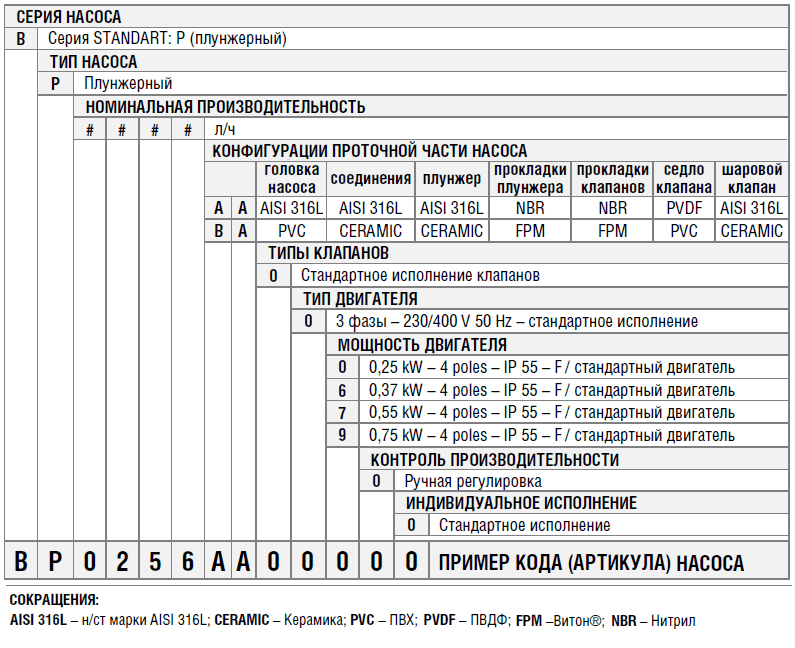

Расшифровка кода (артикула) насосов
Условия эксплуатации
- Максимальное противодавление на напорной линии в зависимости от модели может составлять от 3 до 25 бар.
- Частота рабочих тактов от 60 до 120 в минуту в зависимости от модели. Такая невысокая частота приводит к пульсациям дозируемой жидкости при работе. Если есть потребность в ровном потоке, то на напорной линии насоса следует использовать демпфер пульсаций (поставляется опционально).
- Допустимая высота самовсоса - 3 метра (при плотности воды; при большей плотности следует проводить пересчет высоты самовсоса).
- Дозируемая жидкость не должна быть слишком вязкой (более 800 сстокс). Для более вязких жидкостей есть специальная конфигурация насосов с клапанами 20 мм (только для головок из нержавеющей стали).
- Дозируемая жидкость не должна содержать твердых частиц.
Электродвигатель
На насосах Etatron P устанавливаются трехфазные электродвигатели мощностью от 0,25 до 0,75 кВт. По запросу могут быть поставлены однофазные электродвигатели на 220 В с доплатой.
Напряжение сети 400 В, частота тока 50 Гц.
Класс изоляции двигателей - F.
По отдельному запросу могут быть поставлены насосы со специальными электродвигателями: тропикостойкие 0,37 кВт (для повышенной температуры и влажности), а также электродвигатели с самовентиляцией для применения совместно с частотными преобразователями.
Материалы конструкции
Головка насоса выполнена из PVC (исполнение BA) или из нержавеющей стали AISI 316 (исполнение AA).
Плунжер выполнен из керамики (для исполнения BA) или из нержавеющей стали AISI 316 (исполнение AA).
Корпус насоса выполнен из алюминия, защищенного кислотостойкой краской.
Комплект поставки
Дозирующий насос поставляется с заглушенными входом (клапан забора) и выходом (клапан сброса) в индивидуальной картонной коробке, для любых видов перевозки. В каждой коробке находится инструкция-паспорт по установке и обслуживанию.
