Плунжерный насос дозатор Etatron ST-P AP0006--00100

Плунжерный насос дозатор Etatron ST-P AP0006--00100
Плунжерный насос дозатор Etatron ST-P AP0006--00100
i
Страна производства:
Италия
Макс. расход (л/час)
6
Макс. давление (бар)
20
Мощность (Вт)
180
Частота тактов в минуту
60
Напряжение (В)
380
Тип дозировочного насоса
Плунжерный
Самовсос "по суху" (м)
3
Ход пистона (мм)
9.3
Диаметр плунжера (мм)
16
Входной патрубок (мм)
15
Выходной патрубок (мм)
15
ДхШхВ (см)
34x20x34
56 220 ₽
739 €
Товар недоступен для заказа

Плунжерный насос дозатор Etatron ST-P AP0006--00100 – характеристики

Макс. расход (л/час)
6
Макс. давление (бар)
20
Мощность (Вт)
180
Частота тактов в минуту
60
Напряжение (В)
380
Тип дозировочного насоса
Плунжерный
Самовсос "по суху" (м)
3
Ход пистона (мм)
9.3
Диаметр плунжера (мм)
16
Входной патрубок (мм)
15
Выходной патрубок (мм)
15
ДхШхВ (см)
34x20x34
Плунжерный насос дозатор Etatron ST-P AP0006--00100 применяется для дозирования невязких и неабразивных реагентов с максимальной производительностью 6 л/час и противодавлением 20 бар (вариант АА) или 10 бар (вариант ВА).

Корпус дозатора отлит из алюминия и покрыт защитной краской. Проточная часть и плунжер (поршень) изготавливаются в двух версиях: АА - с головкой и поршнем из нержавеющей стали AISI 316L и ВА – головка из поливинилхлорида (ПВХ), поршень керамический.

Регулирование производительности насоса, в том числе у работающего, осуществляется микрометрическим винтом, изменяющим длину хода поршня. Пружинный механизм коробки передач обеспечивает возврат плунжера в исходное положение. Диаметр поршня 16 мм, длина хода 9,3 мм, 60 тактов/минуту.

Насос оснащен трехфазным вертикально закрепленным электродвигателем 0,18 кВт. Степень изоляции F.

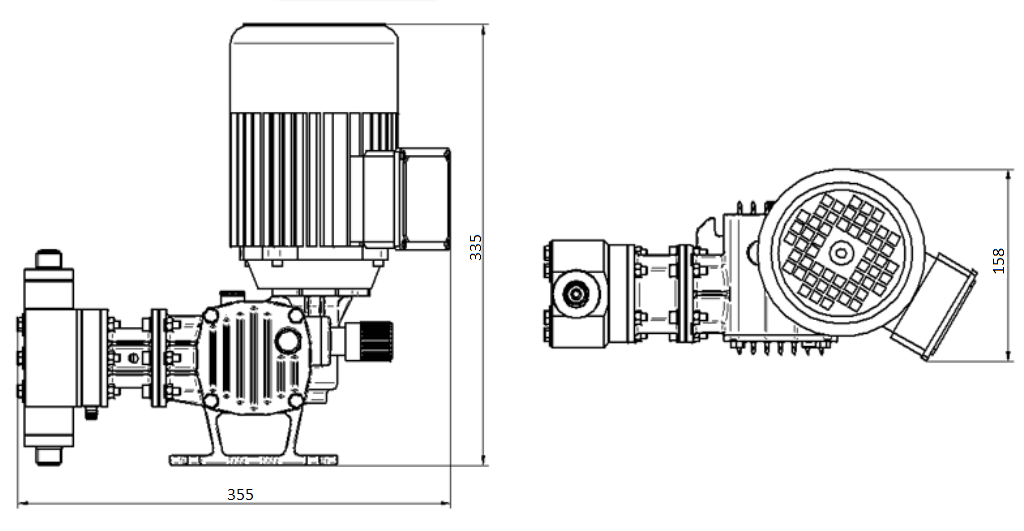

Габаритный чертеж насоса Etatron ST-P AP0006--00100

Габаритный чертеж насоса Etatron ST-P AP0006--00100

Другие товары из серии «Плунжерные насосы дозаторы Etatron ST-P»

Плунжерный насос дозатор Etatron ST-P AP0011--00100
Плунжерный насос дозатор Etatron ST-P AP0011--00100
i
Страна производства:Италия
Макс. расход (л/час)
11
Макс. давление (бар)
20
Мощность (Вт)
180
Частота тактов в минуту
60
51 109 ₽
Плунжерный насос дозатор Etatron ST-P AP0022--00100
Плунжерный насос дозатор Etatron ST-P AP0022--00100
i
Страна производства:Италия
Макс. расход (л/час)
22
Макс. давление (бар)
20
Мощность (Вт)
180
Частота тактов в минуту
120
51 109 ₽
Плунжерный насос дозатор Etatron ST-P AP0039--00100
Плунжерный насос дозатор Etatron ST-P AP0039--00100
i
Страна производства:Италия
Макс. расход (л/час)
39
Макс. давление (бар)
13.5
Мощность (Вт)
180
Частота тактов в минуту
60
51 109 ₽
Плунжерный насос дозатор Etatron ST-P AP0077--00100
Плунжерный насос дозатор Etatron ST-P AP0077--00100
i
Страна производства:Италия
Макс. расход (л/час)
77
Макс. давление (бар)
10
Мощность (Вт)
180
Частота тактов в минуту
120
51 109 ₽
Плунжерный насос дозатор Etatron ST-P AP0095--00100
Плунжерный насос дозатор Etatron ST-P AP0095--00100
i
Страна производства:Италия
Макс. расход (л/час)
95
Макс. давление (бар)
4.5
Мощность (Вт)
180
Частота тактов в минуту
60
63 947 ₽
Плунжерный насос дозатор Etatron ST-P AP0190--00100
Плунжерный насос дозатор Etatron ST-P AP0190--00100
i
Страна производства:Италия
Макс. расход (л/час)
190
Макс. давление (бар)
3.5
Мощность (Вт)
180
Частота тактов в минуту
120
63 947 ₽

Плунжерные насосы дозаторы Etatron ST-P - справочная информация

Мини-серия плунжерных (поршневых) дозировочных насосов Etatron ST-P позволяет дозировать относительно невязкие и неабразивные жидкости. Исключение составляют модели с патрубками 3/4" Gm и головкой из нержавейки, которые дозируют и вязкие (более 800 стокс) жидкости. Насосы отличаются компактными размерами (относительно прочих плунжерных насосов). Высота самовсоса для всех моделей до 3 метров.

Дозаторы ST-P работают при повышенном противодавлении (от 3,5 до 20 бар) с производительностью от 6 до 190 л/час. Регулирование производительности, в том числе во время работы насоса, осуществляется вращением ручки микрометрического винта, изменяющего длину хода пистона (плунжера). По заказу поставляются модели с сервомотором, который самостоятельно вращает микрометрическую ручку насоса и управляется входным сигналом 4-20 mA или 0-10V DC.

Плунжеры насосов имеют длину хода в зависимости от модели 9,3-12,3-15 мм и диаметр 16-30-48 мм, частота рабочих тактов пистона 60 или 120 в минуту.

Расшифровка обозначения насосов ST-P

АP0190АА00100 – пример кода артикула насоса. Каждый символ имеет различные варианты значений:
А - мини серия ST-Р;
Р - плунжерный;
0190 - максимальная производительность в л/ч;
АА - вариант исполнения головки из нержавеющей стали AISI 316 (ВА - вариант исполнения головки из поливинилхлорида ПВХ);
0 - клапана стандартного исполнения (1 – с NPT фитингом; 2 - двойные шаровые AISI 316; 3 - увеличенный размер 3/4"-1"; 4 - увеличенный размер 1/2"-3/4");
- трехфазный электродвигатель 220/380 В 50 Гц (N - без двигателя; 1-однофазный двигатель);
1 - стандартный 4-х полюсный двигатель 0,18 кВт IP 55 F (F – тропикостойкий 0,18 кВт; - 0,18 кВт с самовентиляцией);
0 - ручная регулировка расхода (1 – сервомотор; 2 - инвертор);
0 - стандартное исполнение (буквы от A до Z – исполнение по индивидуальному заказу).

Электродвигатель

Насосы оснащены трехфазными вертикально закрепленным двигателем 0,18 кВт.
Класс защиты IP 55, класс изоляции F.
По заказу могут быть установлены двигатели в тропикостойком исполнении или с самовентиляцией.

Материалы конструкции

Насосы Etatron ST-Р изготавливаются из химически стойких материалов, позволяющих работать с различными реагентами:
- Проточная часть (головка) из нержавеющей стали AISI 316L (вариант АА) или из ПВХ (вариант ВА).
- Мембрана изготовлена полностью из тефлона (PTFE).
- Шаровый клапан из AISI 316 (версия АА) или керамический (версия ВА).
- седло клапана из PVDF (АА) или из PVC (ВА).
- Корпус из алюминия, покрыт защитной эпоксидной краской.
