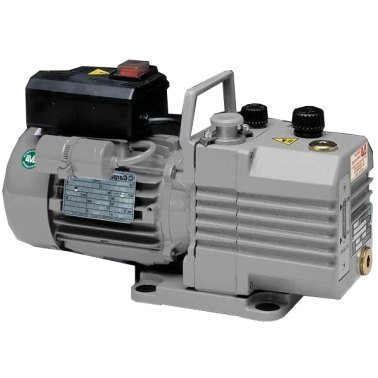

Пластинчато-роторный насос глубокого вакуума DVP DB.2D

Описание модели DB.2D

Пластинчато-роторный вакуумный насос DVP DB.2D – это двухступенчатый маслонаполненный промышленный насос глубокого вакуума. Он позволяет откачивать воздух до остаточного давления 0,005 мбар. Модель подходит в качестве форвакуумного насоса для насосов сверхвысокого вакуума. Насос производится итальянской компанией D.V.P. Vacuum Technology s.p.a, заводской номер модели 9602017.

Конструкция насоса моноблочного типа, где двигатель и насосная часть имеют общий вал. Насос оборудован газобалластным устройством, системой защиты от выброса масла в систему при внезапной остановке насоса, ручкой для переноски, амортизирующими опорами.
Всасывающий патрубок - DN 16 мм.
Выхлопной патрубок - трубная резьба G 1/2" (15 мм).

Производительность насоса до 2,4 м3/ час, что составляет 40 л/мин.
Предельное остаточное давление с выключенным газобалластным устройством 0,005 мбар.
Парциального остаточное давление 0,0005 мбар.
Предельное остаточное давление с включенным газобалластным устройством 0,2 мбар.
Максимальное входное давление для водяного пара 15 мбар.
Максимальная скорость откачки водяного пара 0,02 кг/ч.
Расход вакуумного масла 0,26 ÷ 0,37 дм3 (0,25 ÷ 0,37 л), тип масла ISO VG 68 (SW60).
Рабочие температуры насоса 45 ÷ 50 °C, при температуре окружающей среды 20 °C.

Электротехнические данные двигателя насоса – 1 фаза/220 В/50 Гц, 2800 об/мин, мощность 0,37 кВт.
Охлаждение насоса и двигателя обеспечивает вентилятор.
Уровень шума модели (UNI EN ISO 2151 - K 3dB) не более 52 дБ (А).

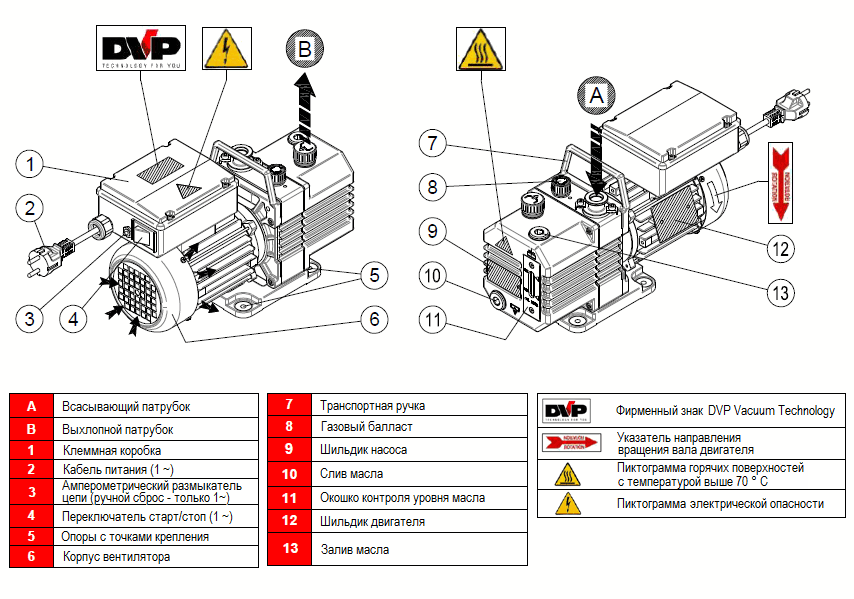

Конструкция насоса DVP DB.2D

Условия эксплуатации

• Температура окружающей среды при работе насоса должна быть от +12 до +40 °C.
• Температура окружающей среды при хранении насоса должна быть от -20 до +50 °C.
• Температура насоса во время работы составляет от +45 до +50 °C. Следует осторожно прикасаться к насосу во избежание ожогов.

Что входит в стандартный комплект поставки насосов DB, DC

• Насос.
• Система защиты от выброса масла в систему при внезапной остановке насоса.
• Автоматическое газобалластное устройство.
• Масло для начала работы.
• Виброизолирующие ножки.
• Устройство для переноса насоса.
