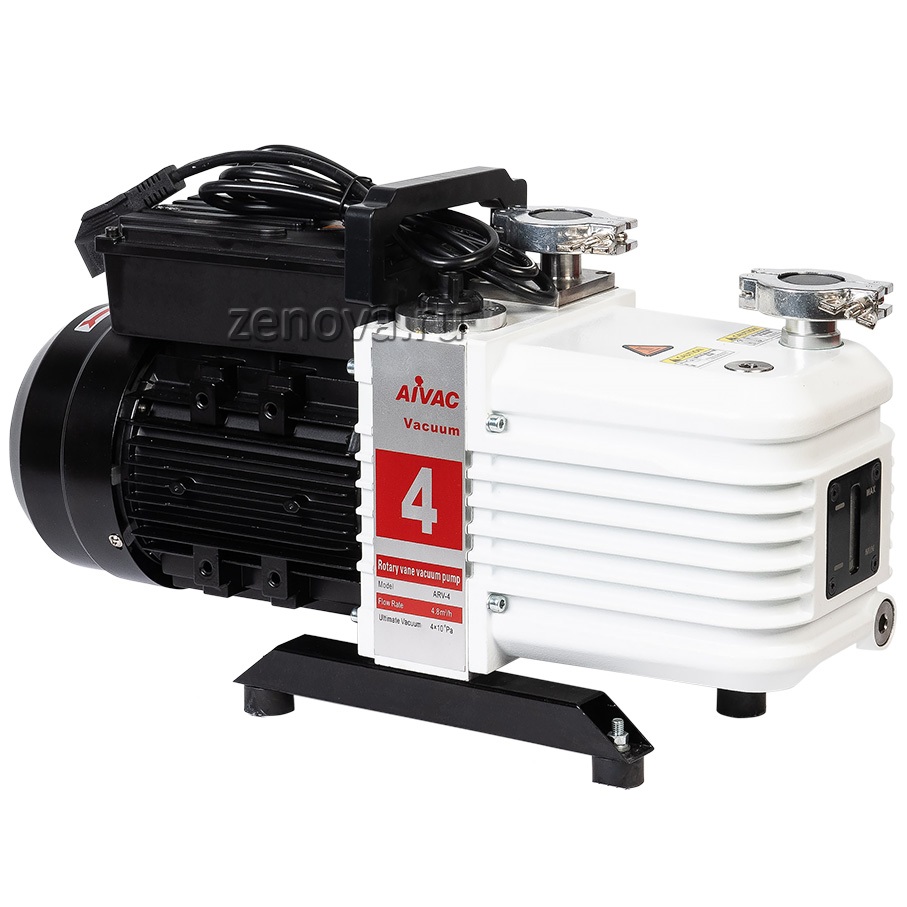

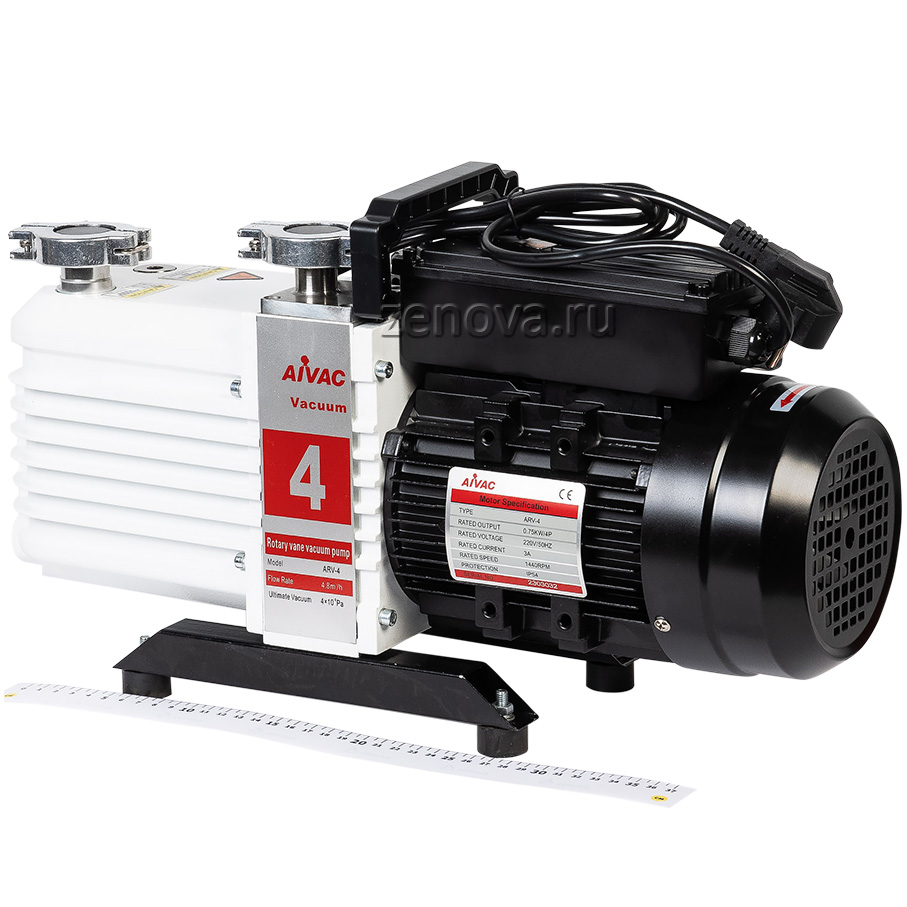

Двухступенчатый пластинчато-роторный вакуумный насос AiVac ARV-4_220

Двухступенчатый вакуумный насос AiVac ARV-4_220
Двухступенчатый пластинчато-роторный вакуумный насос AiVac ARV-4_220
i
Страна производства:
Китай
Макс. расход (м³/час)
4
Мин. остаточное давление (мбар)
0.004
Мощность (кВт)
0.75
Обороты в минуту
1440
Напряжение (В)
220
Уровень шума (дБ)
56
Объем масла (л)
0.6
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
46х15х26
Вес (кг)
23
44 222 ₽
622 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию AiVac в России.

Двухступенчатый пластинчато-роторный вакуумный насос AiVac ARV-4_220 – характеристики

Макс. расход (м³/час)
4
Мин. остаточное давление (мбар)
0.004
Мощность (кВт)
0.75
Обороты в минуту
1440
Напряжение (В)
220
Уровень шума (дБ)
56
Объем масла (л)
0.6
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
46х15х26
Вес (кг)
23

Двухступенчатый пластинчато-роторный вакуумный насос AirVac ARV-4_220 позволяет создать глубокий вакуум в промышленных или лабораторных условиях. Полное остаточное давление с закрытым газобалластным клапаном достигает 0,004 мбар (0,4 Па). Насос сделан с большим запасом прочности и рассчитан на интенсивную эксплуатацию. Тихоходный двигатель (1440 об/мин) помогает достигнуть высокого ресурса работы и низкого уровеня шума ≤ 56 дБ. Вакуумное масло в рабочем процессе насоса используется как охлаждающая жидкость, смазка и герметик. Насос выполнен из литого алюминия, оборудован газобалластным устройством, всасывающая и выхлопная линии подключаются через вакуумные фланцы KF 25.
Основание с резиновыми опорами обеспечивает низкий уровень вибрации насоса во время работы.

Максимальная производительность насоса 4 м3/ч или 66,6 л/мин.
Предельное остаточное давление насоса:
- полное с закрытым газобалластным клапаном 0,004 мбар (0,4 Па);
- полное с открытым газобалластным клапаном 0,008 мбар (0,8 Па);
- парциальное без газобалласта 0,0004 мбар (0,04 Па).

Объем масла в рабочей камере насоса 0,6 - 1,0 литра.

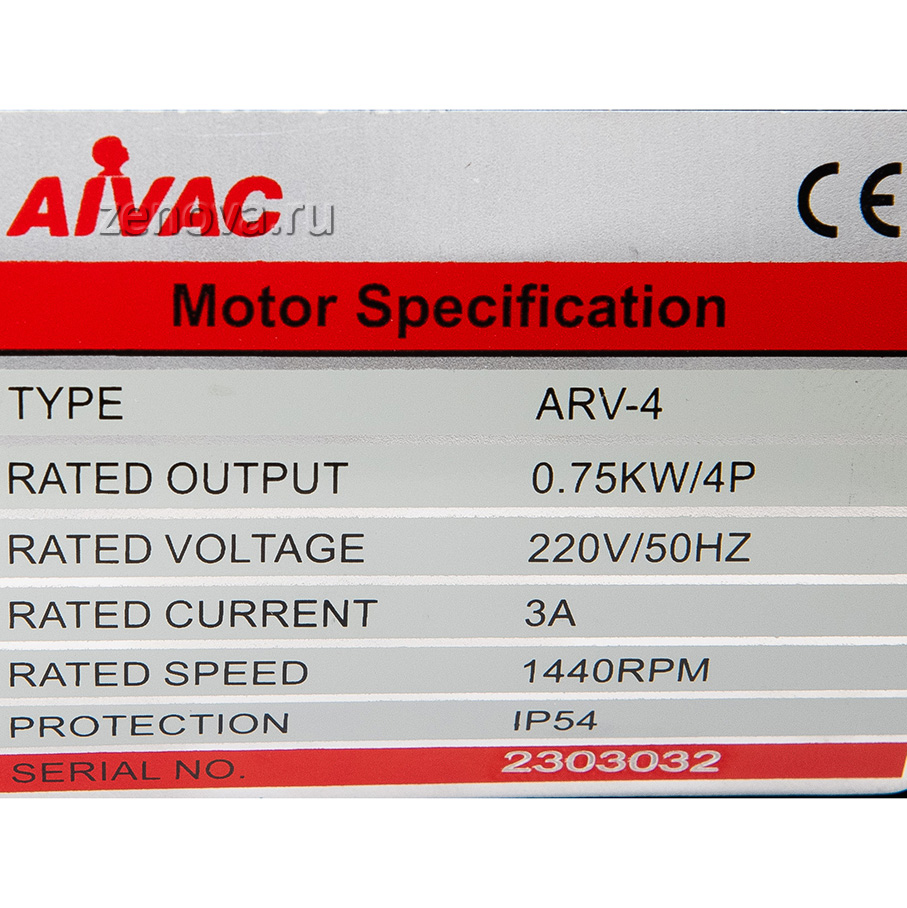

Насос оснащен однофазным электродвигателем мощностью 0,75 кВт, 1440 об/мин, 220 В/50 Гц, со встроенной тепловой защитой и выключателем ON-OFF.
Охлаждение двигателя и насоса обеспечивает вентилятор.

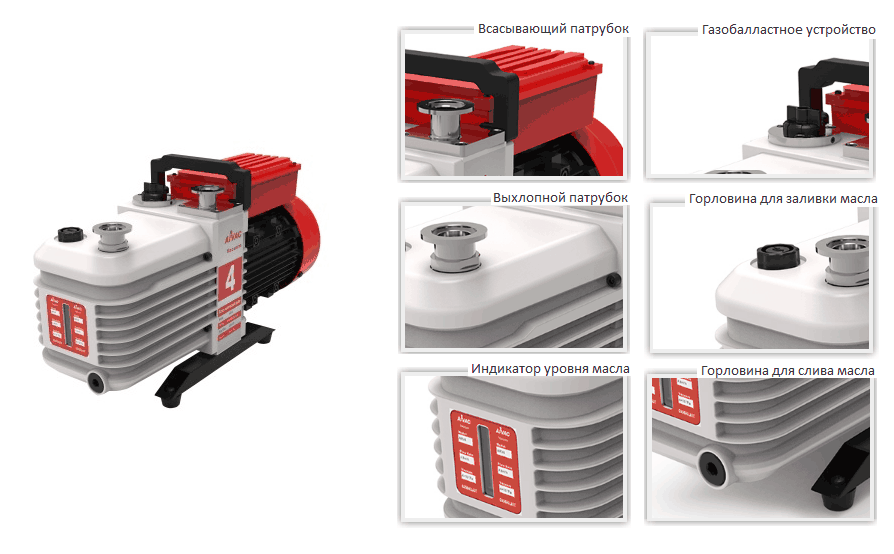

Элементы конструкции пластинчато-роторного вакуумного насоса AirVac ARV-4_220
Двухступенчатый пластинчато-роторный вакуумный насос AirVac ARV-4

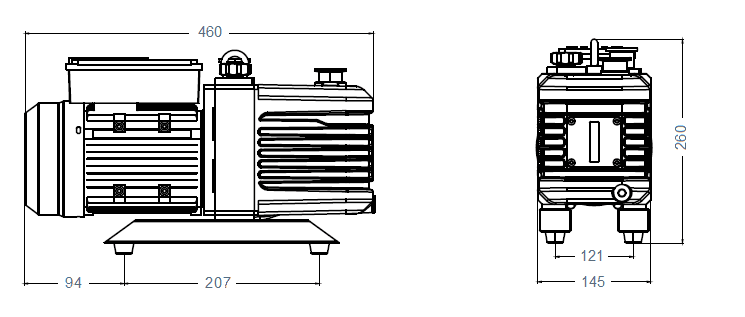

Габаритный чертеж насоса AirVac ARV-4_220

Габаритный чертеж насоса AirVac ARV-4_220

Загружаем другие товары из серии…

Двухступенчатые вакуумные насосы AiVac ARV - справочная информация

Двухступенчатые вакуумные насосы AirVac ARV (Китай) служат для получения глубокого вакуума 0,004 мбар (0,4 Па). Это современные пластинчато-роторные масляные насосы, ориентированные на откачивание газовоздушных смесей в промышленных условиях. Линейка серии включает в себя модели производительностью 8 ÷ 90 м3/ч (133 ÷ 1500 л/мин), средний уровень шума насосов не превышает 58 дБ. Насосы относятся к среднему ценовому диапазону, характеризуются стабильным качеством.

Основные части насоса AiVac ARV

Основные характеристики насосов ARV

Насосы позволяют получить альтернативные варианты вакуума:
- парциальное предельное остаточное давление 0,04 мбар (4x10 -2 Па)
- предельное остаточное давление (без газобалласта) 0,004 мбар (4x10 -1 Па)
- предельное остаточное давление (с газобалластом) 0,08 мбар (8x10 -1 Па).
Максимальный расход вакуумного масла 1,0 ÷ 4,5 л.
Температура эксплуатации насосов 5 ÷ 40 °C.

Схема рабочей камеры пластинчато-роторного насоса в разрезе

Электродвигатели

В насосах используются одно- и трехфазные двигатели 1440 об/мин (4Р).
Рабочее напряжение двигателей 220 В для однофазных и 380 В для трехфазных двигателей. Допустимые отклонения от номинальных параметров напряжения +/-10 % от номинального значения. Частота тока 50 Гц.
Мощность двигателей 0,37 ÷ 3,0 кВт.
Управление питанием насоса через выключатель ON-OFF (только для моделей 220 вольт).

Комплект поставки

Вакуумный насос.
Вакуумное масло для первой заправки насоса (ISO VG 68).
Паспорт и инструкция по эксплуатации.
